AutoCAD 2016中欄選

提問人:卓娟發布時間:2021-01-23

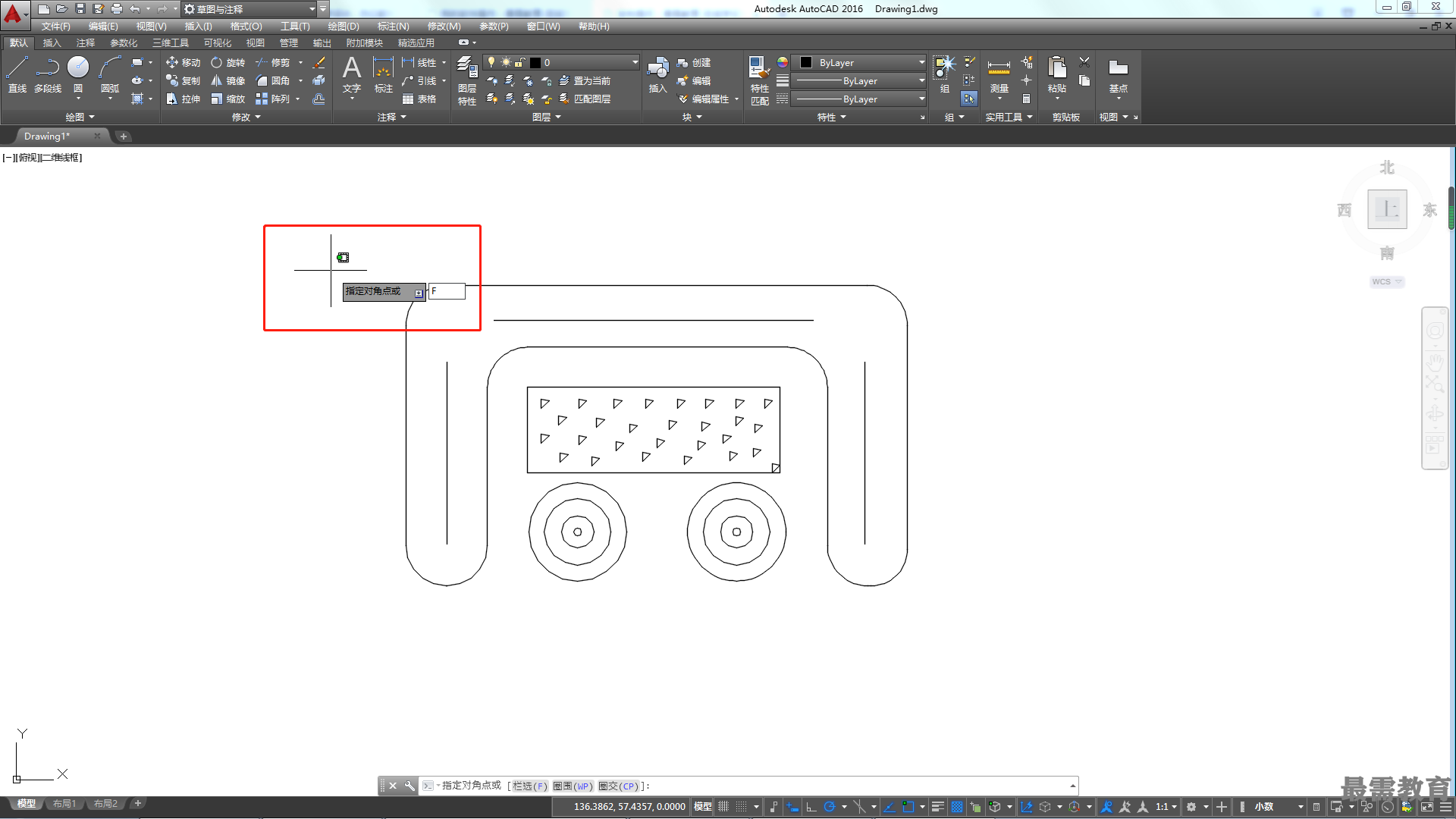

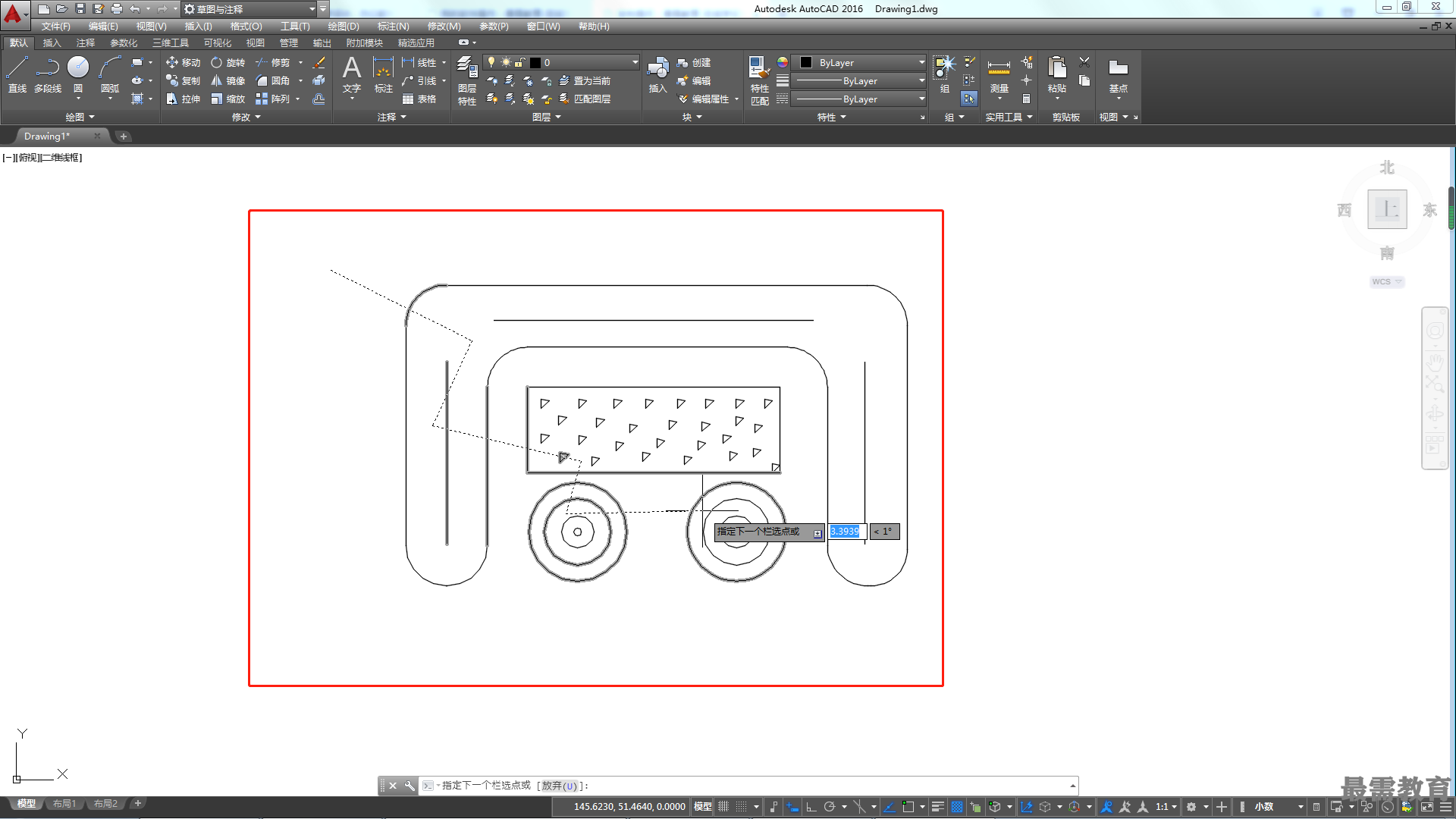

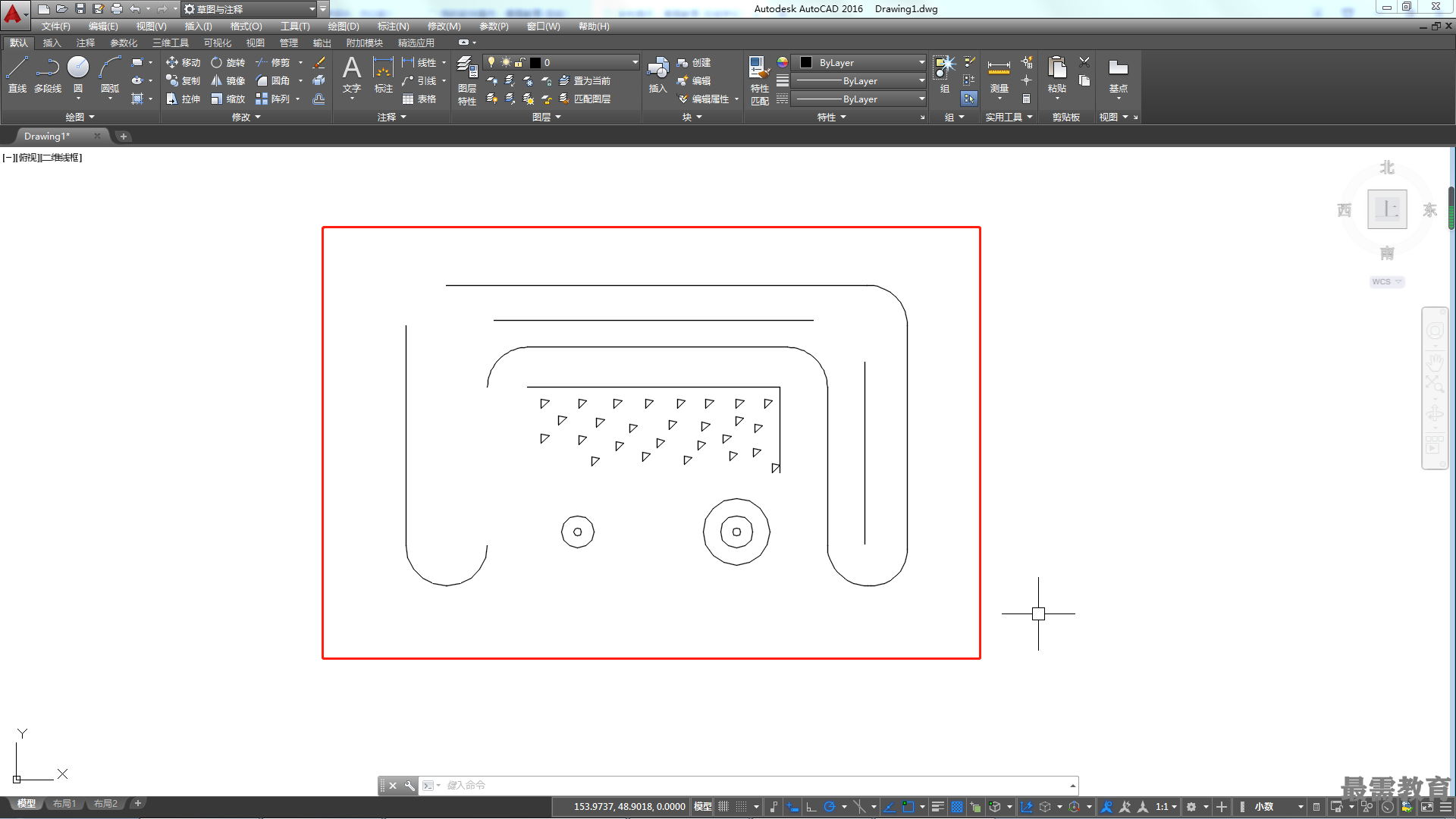

欄選圖形是指在選擇圖形時拖曳出任意折線,如圖所示,凡是與折線相交的圖形對象均被選中,如圖所示,虛線顯示部分為被選中的部分,刪除選中對象,如圖所示。

光標空置時,在繪圖區空白處單擊,然后在命令行中輸入F,并按Enter鍵,即可調用【欄選】命令,再根據命令行提示分別指定各欄選點,命令行操作如下。

指定對象點或[欄選(F)/圈圍(WP)/圈交(CP)]: F

//選擇【欄選】方式

指定第一個欄選點:

指定下一個欄選點或[放棄(U)]:

使用該方式選擇連續性對象非常方便,但欄選線不能封閉或相交。
