AutoCAD 2016-圈交
提問人:卓娟發布時間:2021-01-23

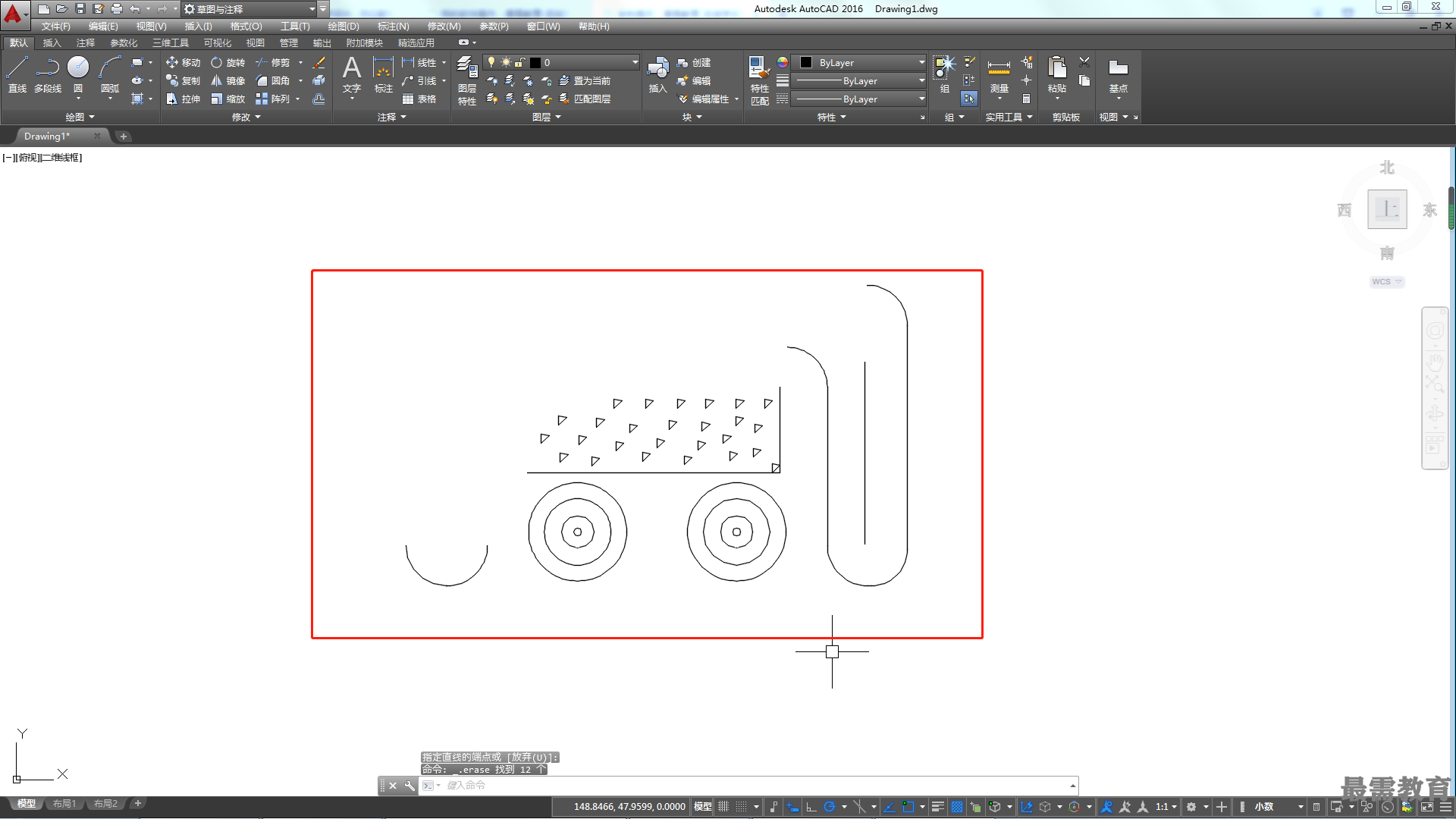

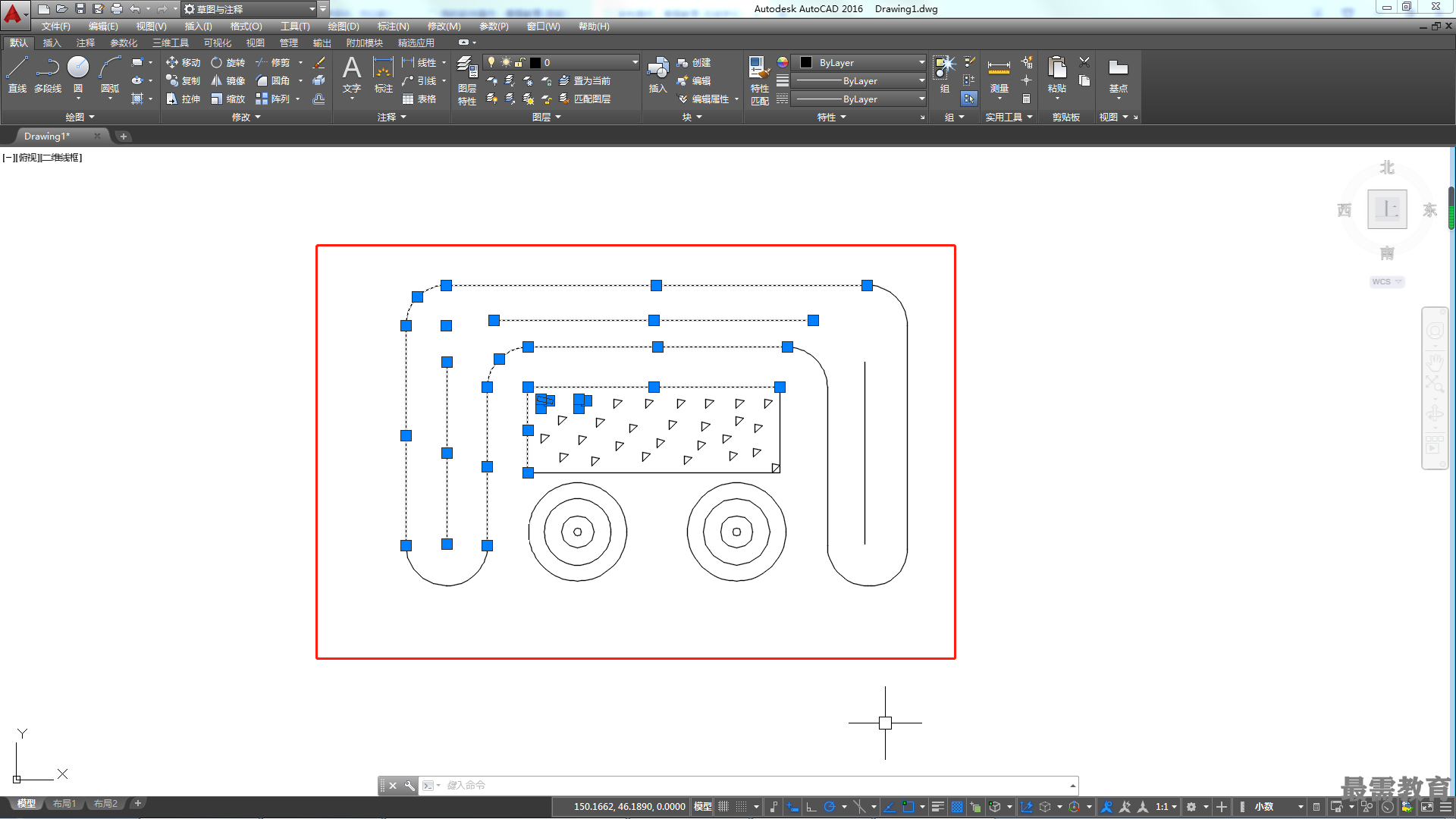

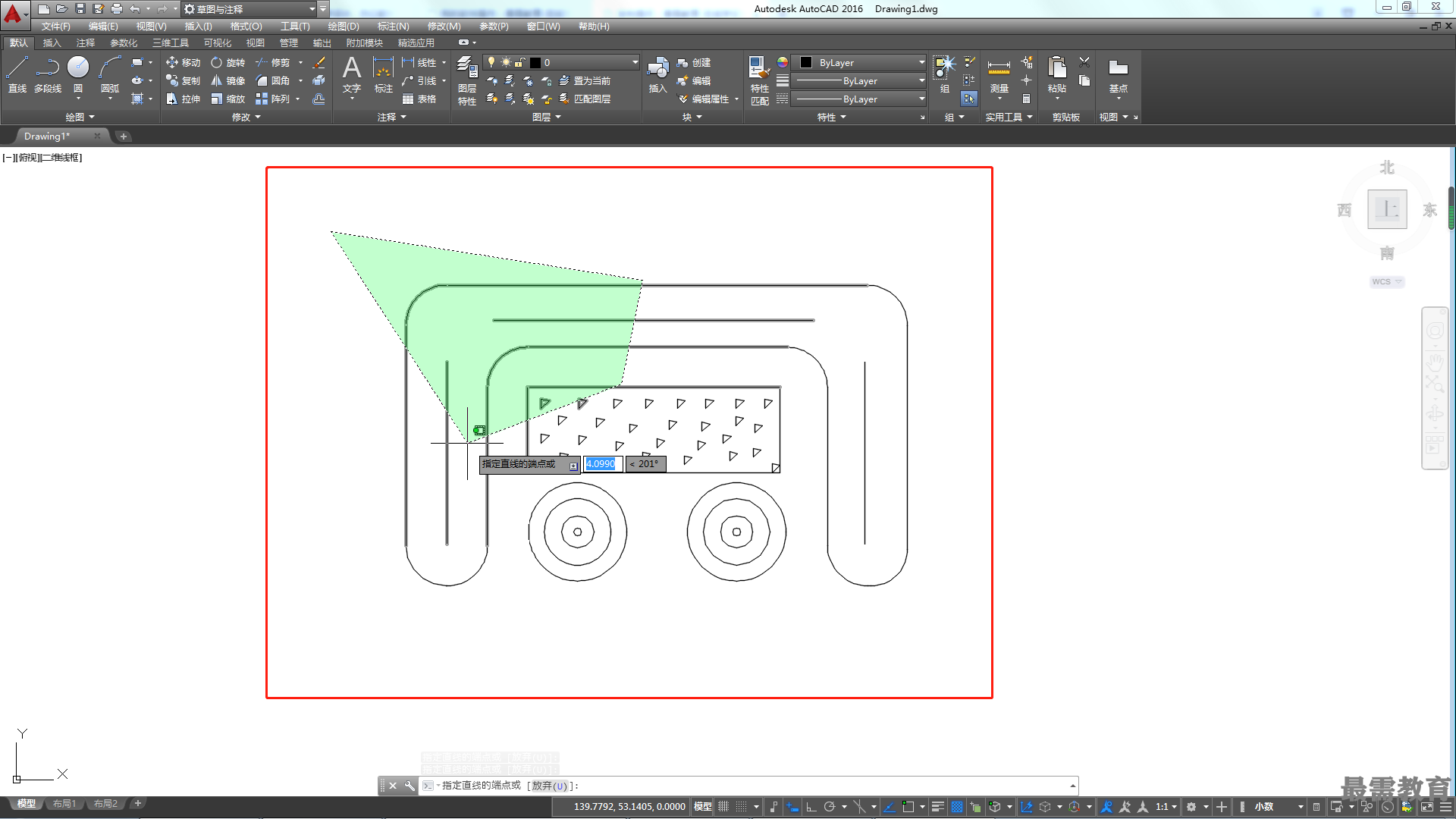

圈交是一種多邊形窗交選擇方式,與窗交選擇對象的方法類似,不同的是圈交方法可以構造任意形狀的多邊形,它可以繪制任意閉合但不能與選擇框自身相交或相切的多邊形,如圖所示,選擇完畢后可以選擇多邊形中與它相交的所有對象,如圖所示, 虛線顯示部分為被選中的部分,刪除選中對象,如圖所示。

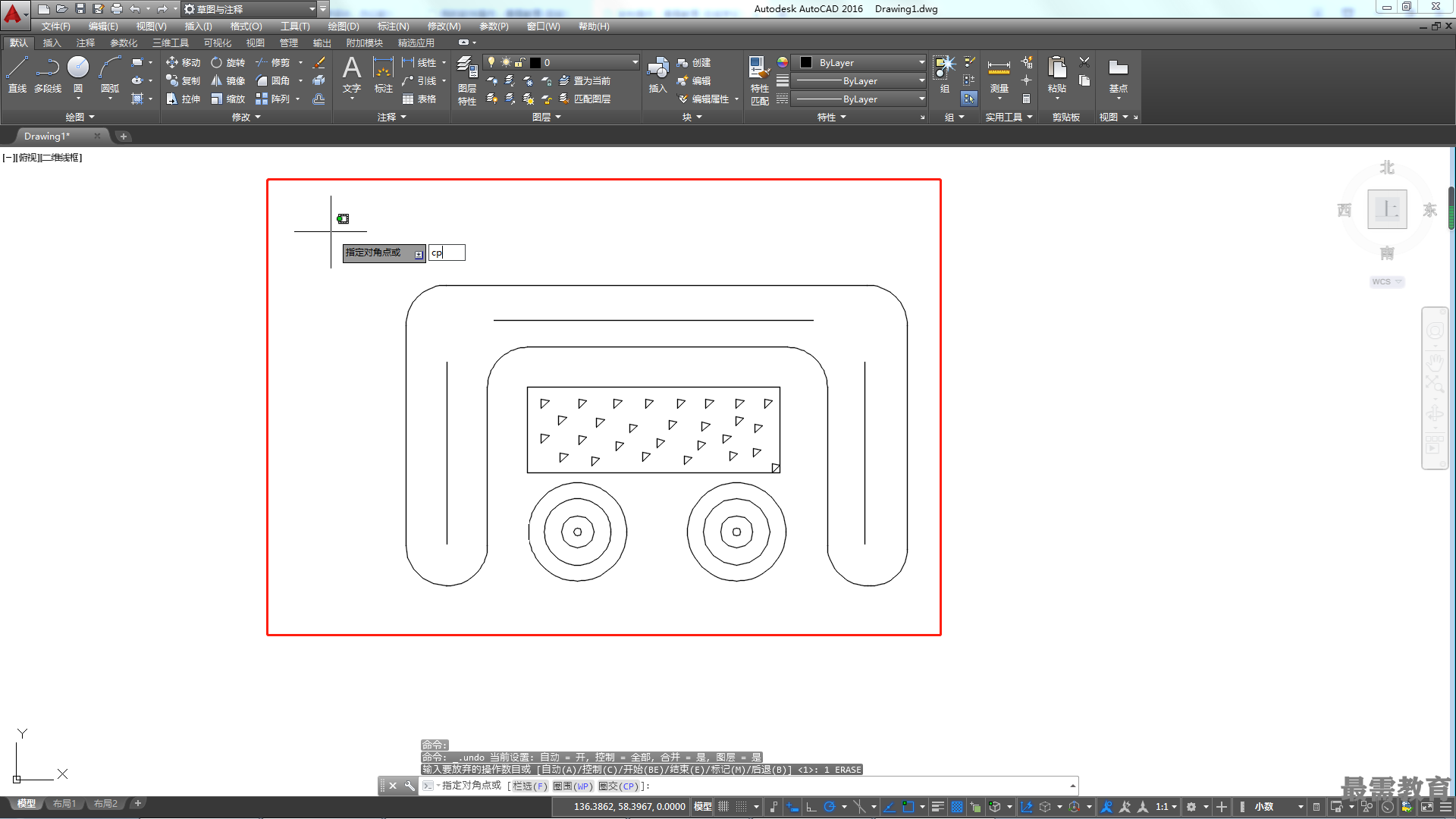

光標空置時,在繪圖區空白處單擊鼠標,然后在命令行中輸入“CP”,并按Enter鍵,即可調用【圈圍】命令,命令行提示如下。
指定對角點或[欄選(F)/圈圍(WP)/圈交(CP)]: CP
//選擇【圈交】選擇方式
第一圈圍點:
指定直線的端點或[放棄(U)]:
指定直線的端點或[放棄(U)]:
圈交對象范圍確定后,按Enter鍵或空格鍵確認選擇。
