AutoCAD 2016-相切、相切、半徑繪制圓
如果已經存在兩個圖形對象,再確定圓的半徑值,就可以繪制出與這兩個對象相切的公切圓。系統會提示指定圓的第一切點和第二切點及圓的半徑,如圖所示。

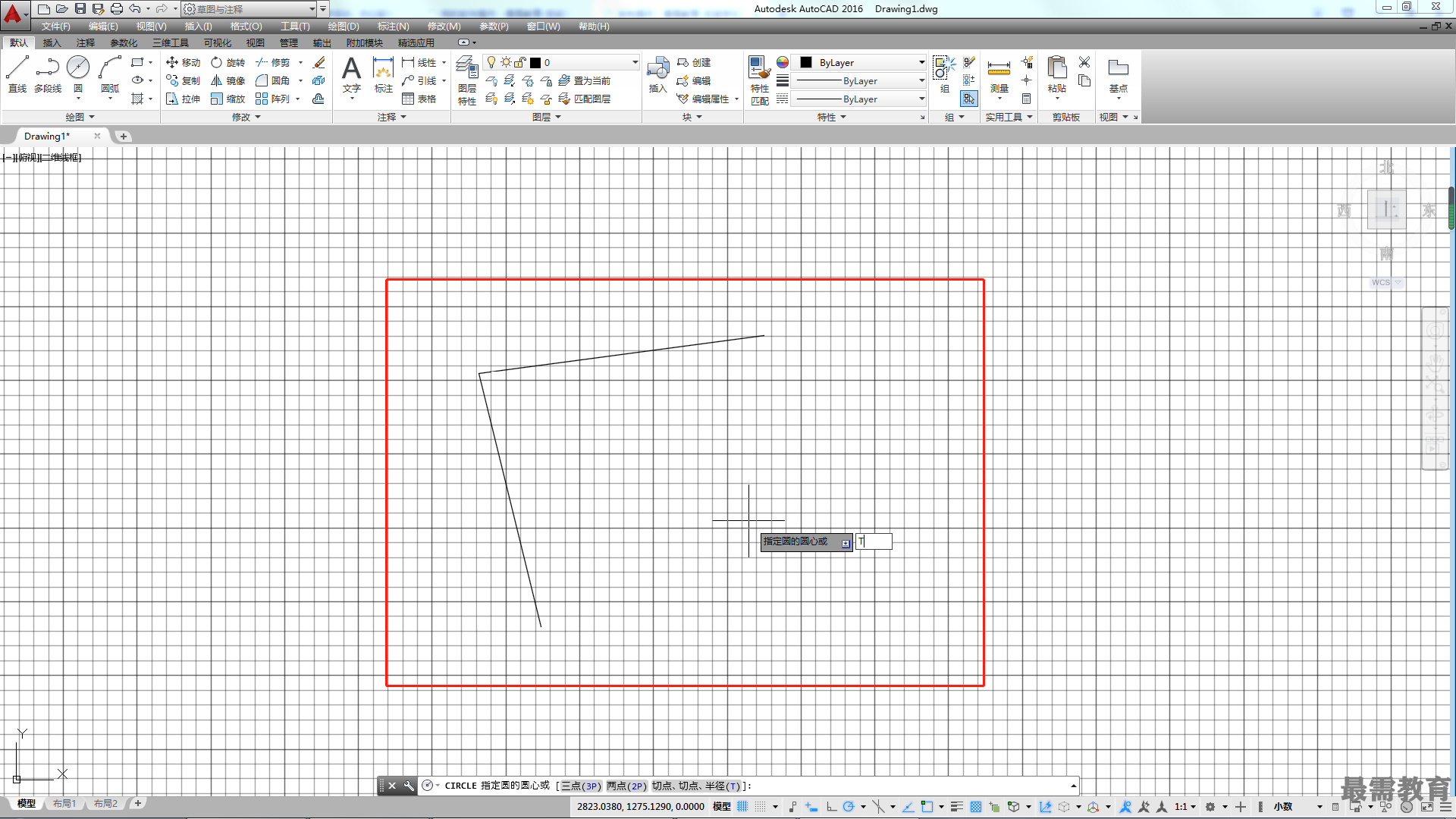

命令:_circle
指定圓的圓心或[三點(3P)/兩點(2P)/切點、切點、半徑(T)]:T
//選擇“切點、切點、半徑”選項

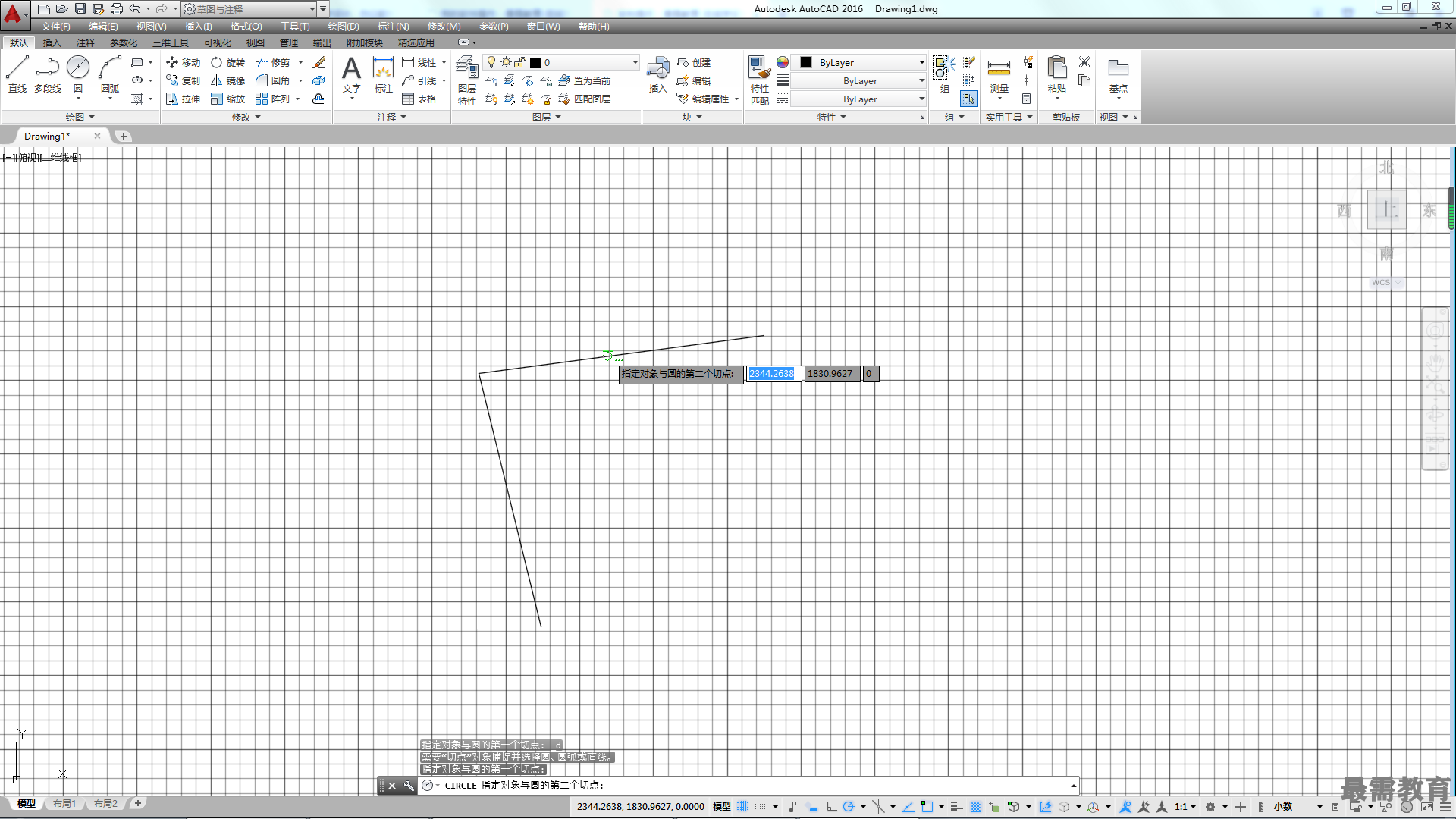

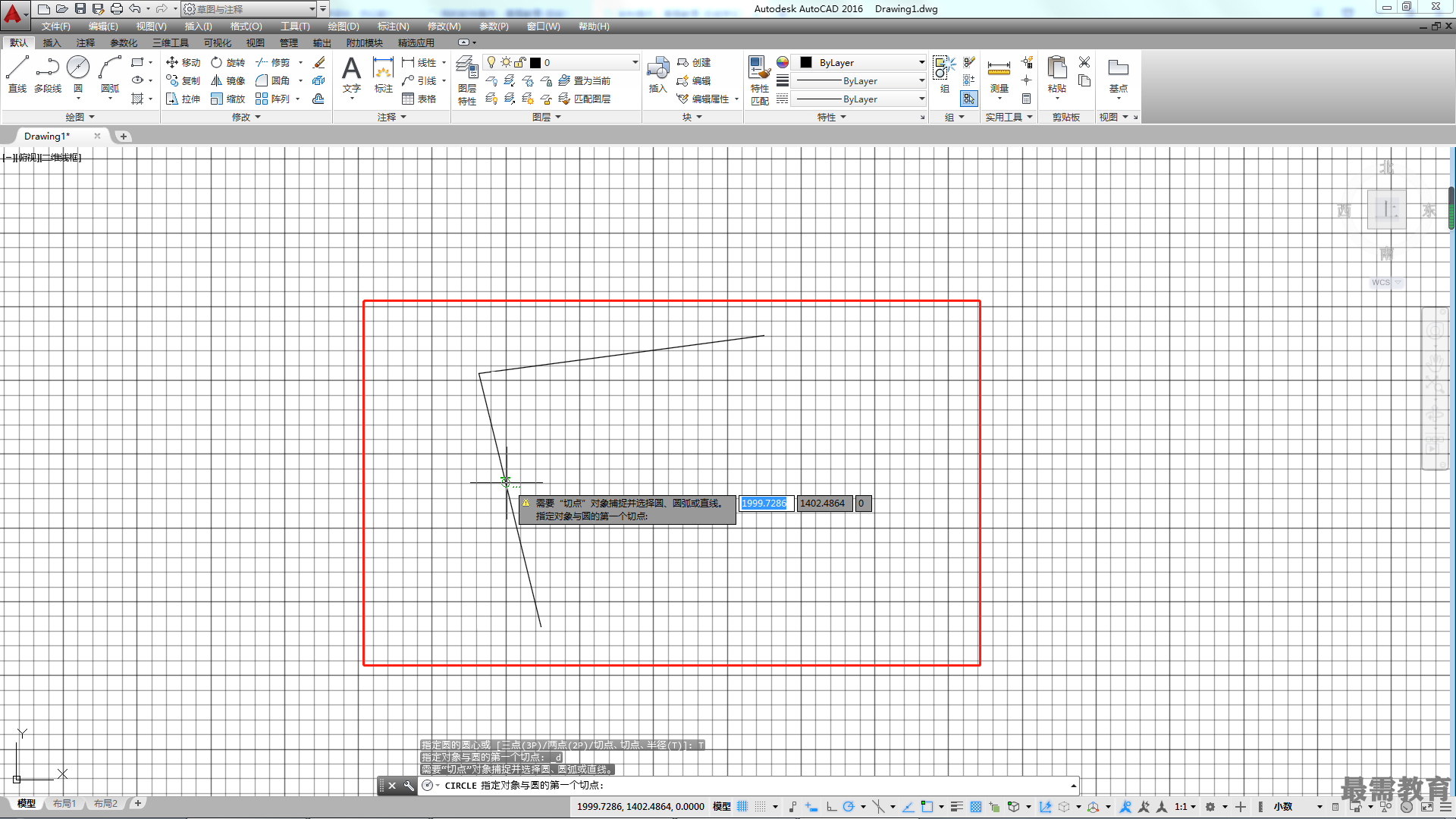

指定對象與圓的第一個切點://單擊直線上任意一點
指定對象與圓的第二個切點://單擊直線上任意一點

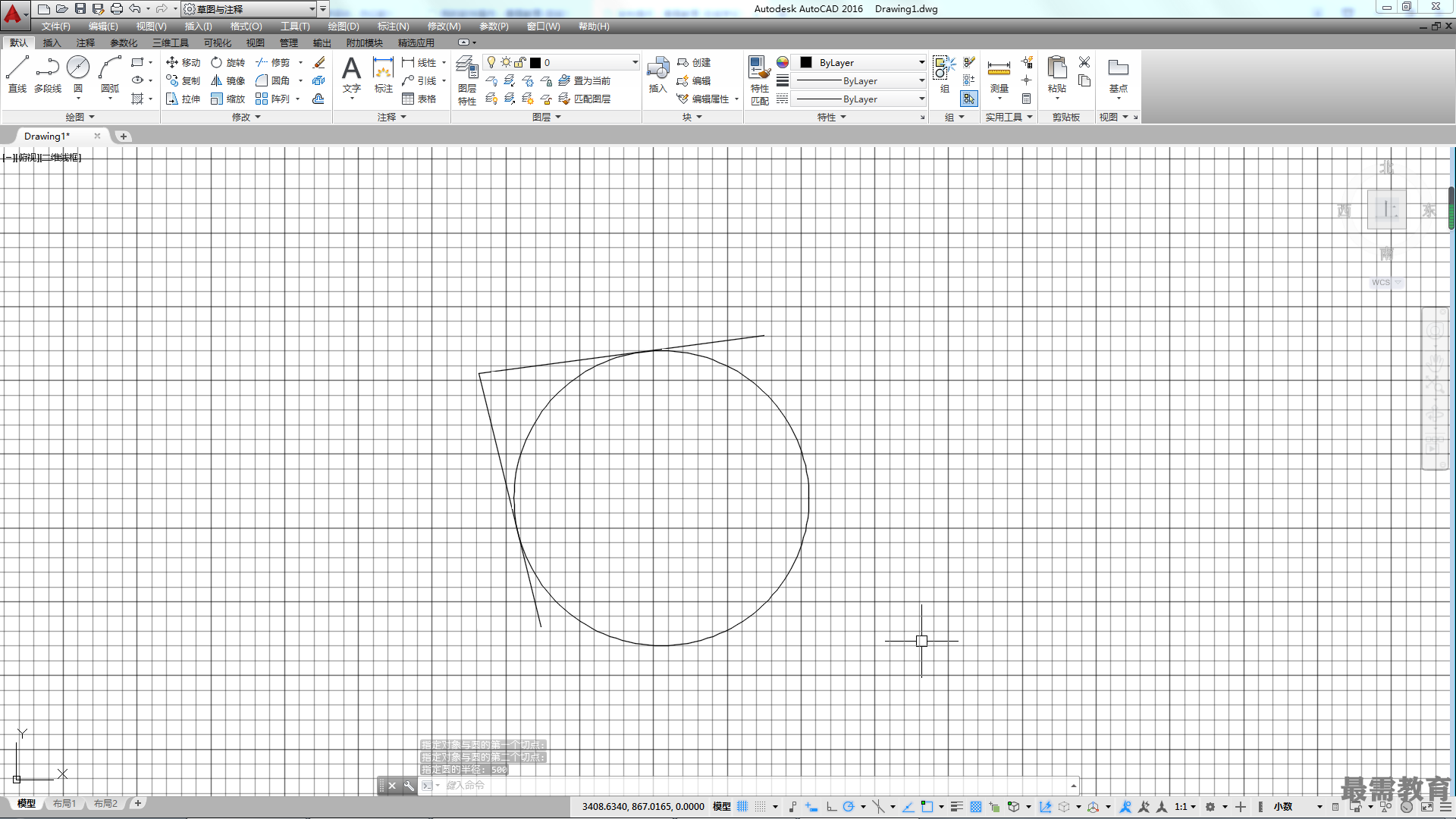

指定圓的半徑:500 //輸入半徑值
