AutoCAD 2016中起點、圓心、角度繪制圓弧

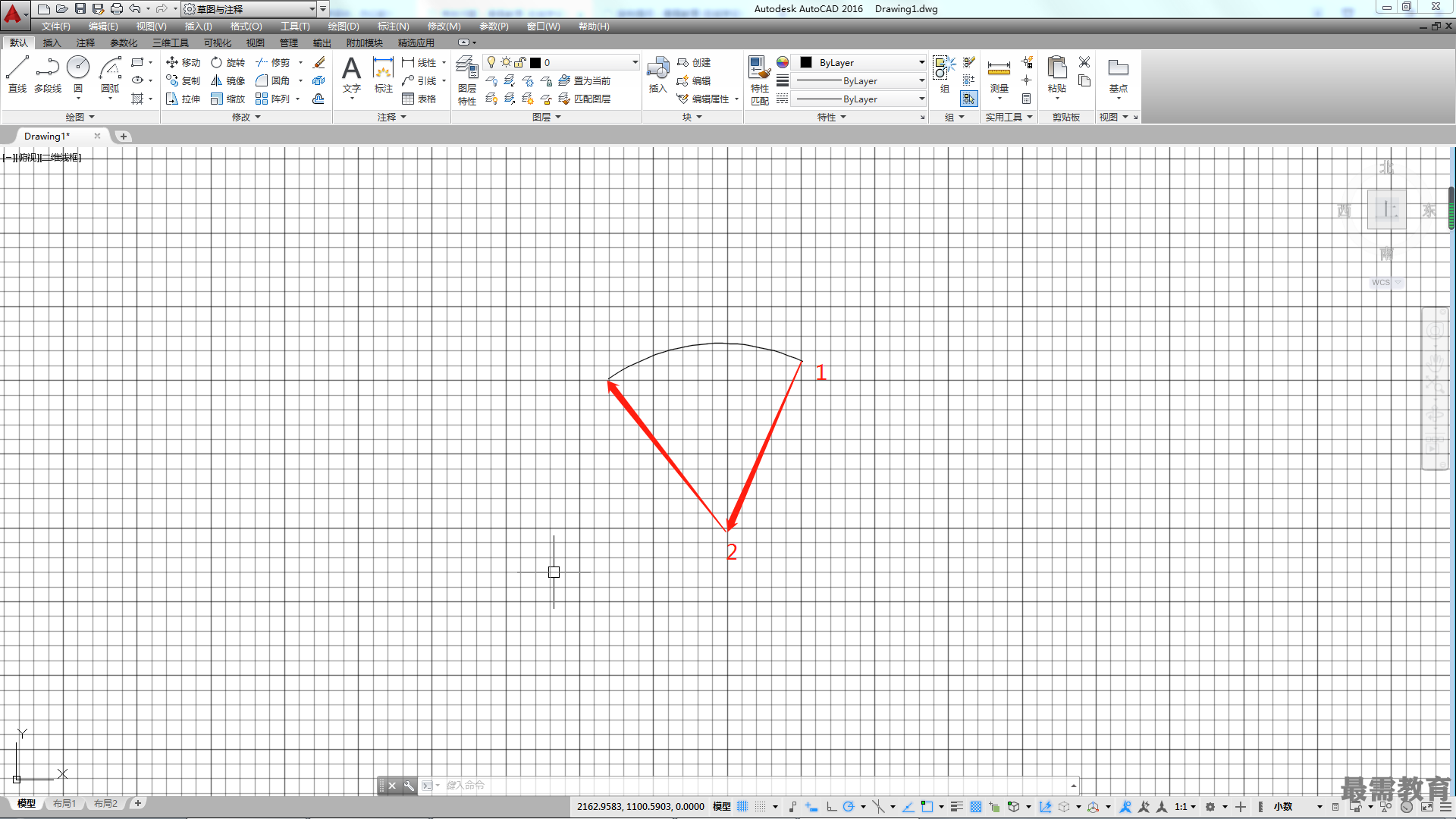

通過指定圓弧的起點、圓心、包含角度繪制圓弧,執行此命令時會出現“指定夾角”的提示,在輸入角時,如果當前環境設置逆時針?lè)较驗榻嵌日较颍逸斎胝慕嵌戎?,則繪制的圓弧是從起點繞圓心沿逆時針?lè)较蚶L制,反之則沿順時針?lè)较蚶L制,如圖所示。
命令: _arc
指定圓弧的起點或[圓心(C)]:
//指定圓弧的起點1
指定圓弧的第二個點或[圓心(C)/端點(E)]: _c
//系統自動選擇
指定圓弧的圓心:
//指定圓弧的圓心2
指定圓弧的端點(按住Ctrl鍵以切換方向)或[角度(A)/弦長(L)]:_a
/系統自動選擇
指定夾角(按住Ctrl鍵以切換方向): 60
//輸入圓弧夾角角度
