AutoCAD 2016中起點、端點、方向繪制圓弧

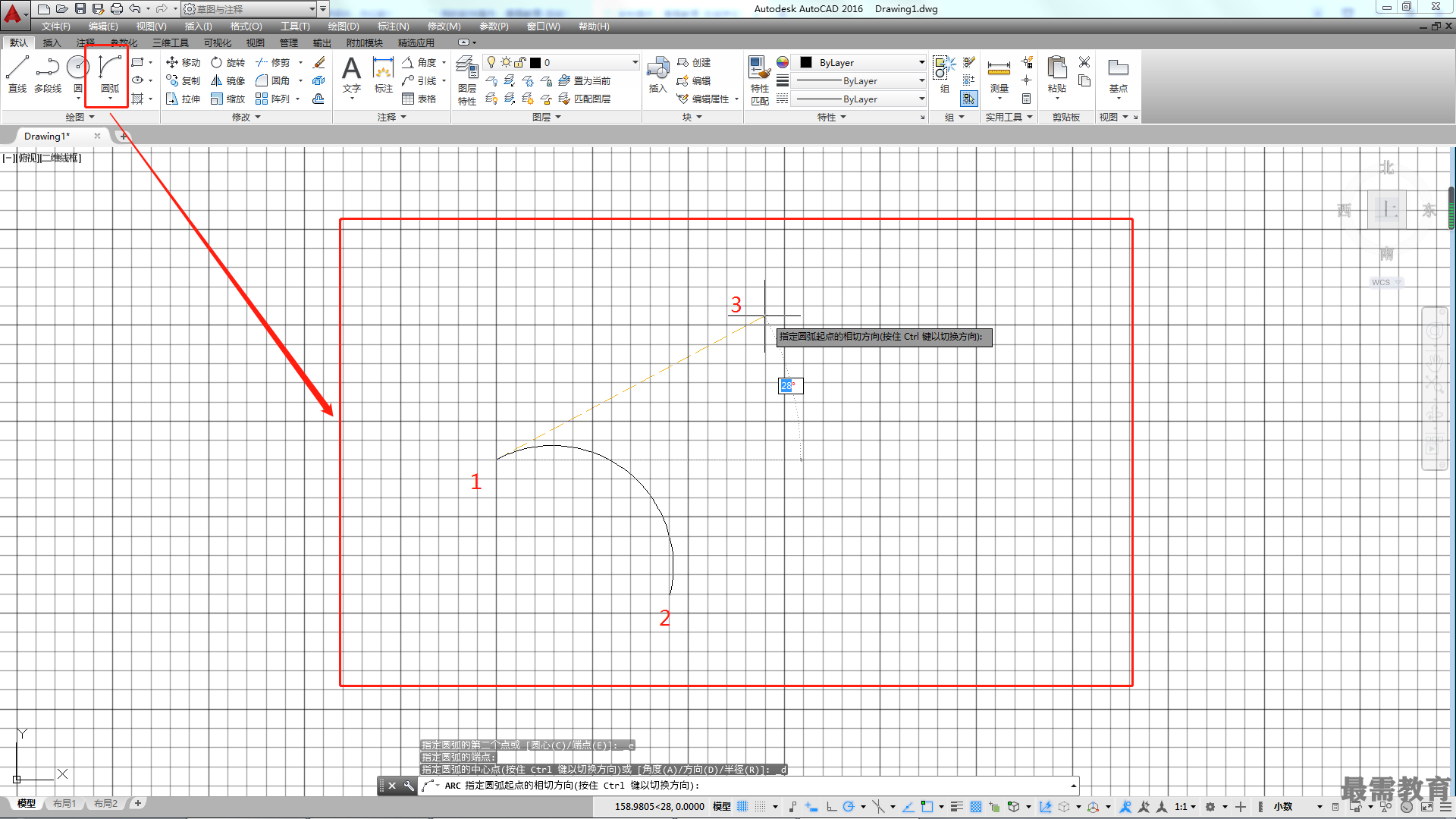

通過指定圓弧的起點、端點和圓弧的起點切向繪制圓弧,如圖所示。命令執行過程中會出現“指定圓弧的起點切向” 提示信息,此時拖動鼠標動態地確定圓弧在起始點處的切線方向和水平方向的夾角。拖動鼠標時,AutoCAD會在當前光標與圓弧起始點之間形成一條線,即為圓弧在起始點處的切線。確定切線方向后,單擊拾取鍵即可得到相應的圓弧。
命令: _arc
指定圓孤的起點或[圓心(C)]:
//指定圓弧的起點1
指定圓弧的第二個點或[圓心(C)/端點(E)]: _e
//系統自動選擇
指定圓弧的端點:
//指定圓弧的端點2
指定圓弧的中心點(按住Ctrl鍵以切換方向)或[角度(A)/方向(D)/半徑(R)]: _d
//系統自動選擇
指定圓弧起點的相切方向(按住Ctrl鍵以切換方向)://指定點3確定方向
