AutoCAD 2016:多段線一圓弧

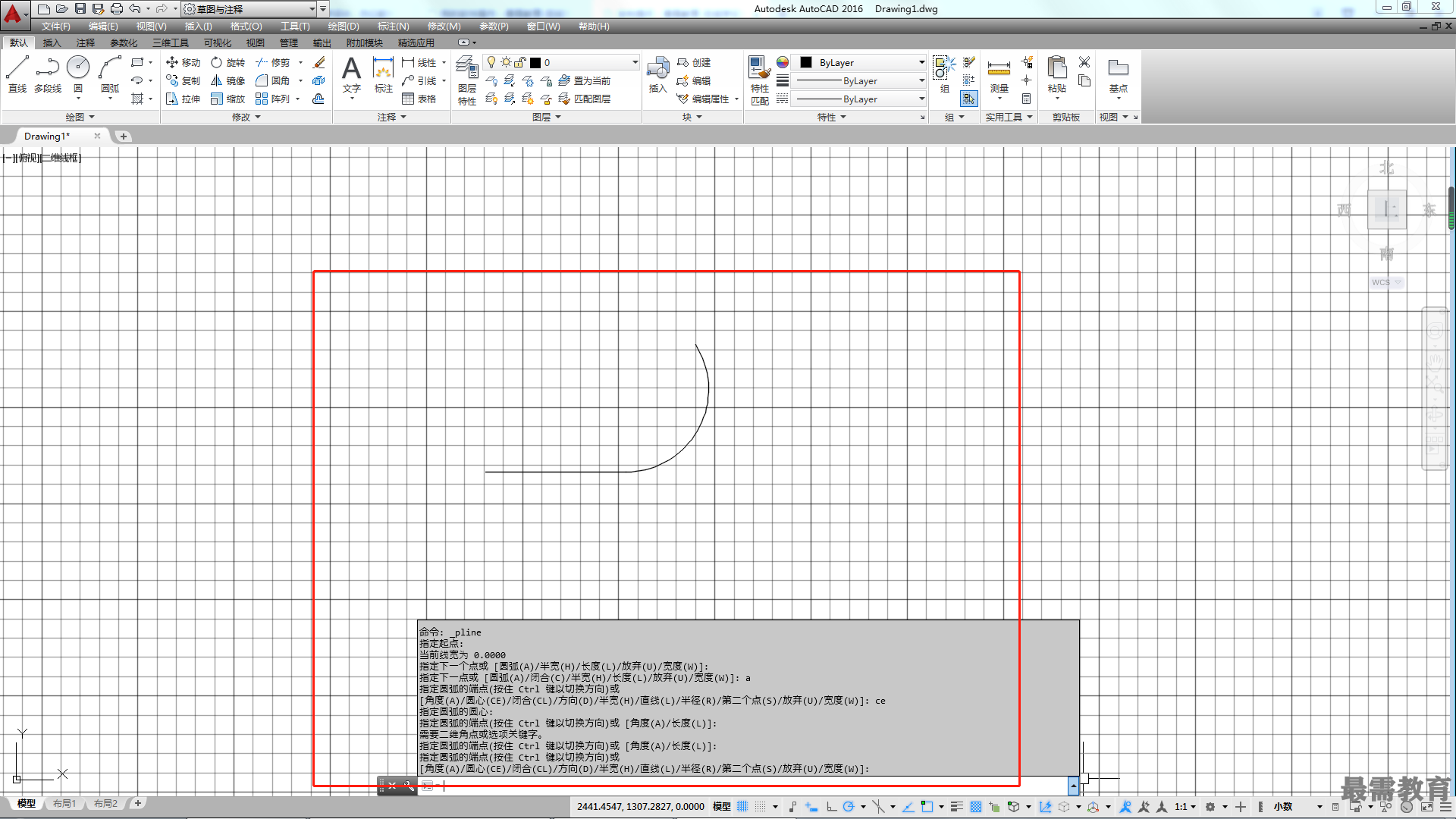

在執行【多段線】命令時，選擇“圓?。ˋ) ”子選項后便開始創建與上一線段（或圓?。┫嗲械膱A弧段，如圖所示。若要重新繪制直線，可選擇“直線(L)” 選項。

命令:_pline

//執行【多段線】命令

指定起點：

//在繪圖區中任意指定一點為起點

當前線寬為0.0000

指定下一個點或[圓弧(A)/半寬(H)/長度(L)/放棄(U)/寬度(W)]: A

//選擇“圓弧”子選項

指定圓弧的端點(按住Ctrl鍵以切換方向)或

//指定圓弧的一個端點

[角度(A)/圓心(CE)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]:

指定圓弧的端點(按住Ctrl鍵以切換方向)或

//指定圓弧的另一個端點

[角度(A)/圓心(CE)/閉合(CL)/方向(D)/半寬(H)/直線(L)/半徑(R)/第二個點(S)/放棄(U)/寬度(W)]：*取消*

根據上面的命令行操作過程可知，在執行“圓弧(A)”子選項下的【多段線】命令時，會出現9種子選項，各選項含義介紹如下。

?“角度（A)”：指定圓弧段的從起點開始的包含角。輸入正數將按逆時針?lè)较騽?chuàng)建圓弧段。輸入負數將按順時針?lè)较騽?chuàng)建圓弧段。方法類似于“起點、端點、角度”畫圓弧。

?“圓心（CE)”：通過指定圓弧的圓心來繪制圓弧段，如圖所示。方法類似于“起點、圓心、 端點”畫圓弧。

?“方向（D)”：通過指定圓弧的切線來繪制圓弧段。方法類似于“起點、端點、方向”畫圓弧。

?“直線（L)”：從繪制圓弧切換到繪制直線。

?“半徑（R)”：通過指定圓弧的半徑來繪制圓弧。方法類似于“起點、端點、半徑”畫圓弧。

?“第二個點（S)”：通過指定圓弧上的第二點和端點來進行繪制。方法類似于“三點”畫圓弧。
