AutoCAD 2016中使用倒角繪制矩形

提問人:卓娟發布時間:2021-01-26

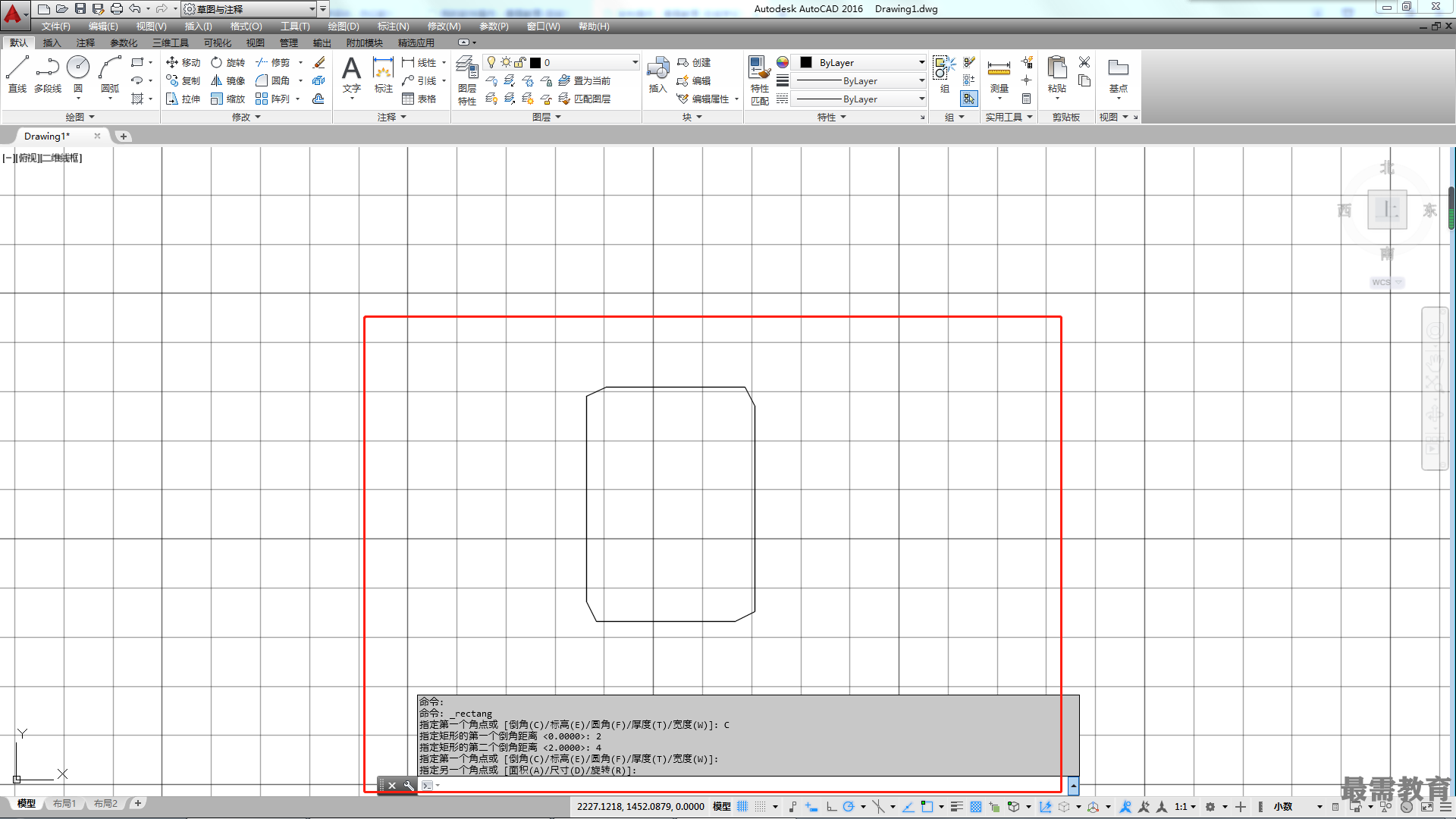

倒角(C)用來繪制倒角矩形,選擇該選項后可指定矩形的倒角距離,如圖所示。設置該選項后,執行【矩形】命令時此值成為當前的默認值, 若不需設置倒角,則要再次將其設置為0。

命令:_rectang

指定第一個角點或[倒角(C)/標高(E)/圓角(F)/厚度(T)/寬度(W)]: C

//選擇“倒角”選項

指定矩形的第一個倒角距離 <0.0000>:2

//輸入第一個倒角距離

指定矩形的第二個倒角距離 <2.0000>:4

//輸入第二個倒角距離

指定第一個角點或[倒角(C)/標高(E)/圓角(F)/厚度(T)/寬度 (W)]:

//指定第一個角點

指定另一個角點或[面枳(A)/尺寸(D)/旋轉(R)]:

//指定第二個角點
