AutoCAD 2016:延伸

提問人:卓娟發布時間:2021-01-27

【延伸】命令是將沒有和邊界相交的部分延伸補齊,它和【修剪】命令是一組相對的命令。在調用命令的過程中,需要設置的參數有延伸邊界和延伸對象兩類?!狙由臁棵畹氖褂梅椒ㄅc【修剪】命令的使用方法相似。在使用延伸命令時,如果在按下Shift鍵的同時選擇對象,則可以切換執行【修剪】命令。

在AutoCAD 2016中,【延伸】命令有以下幾種常用調用方法。

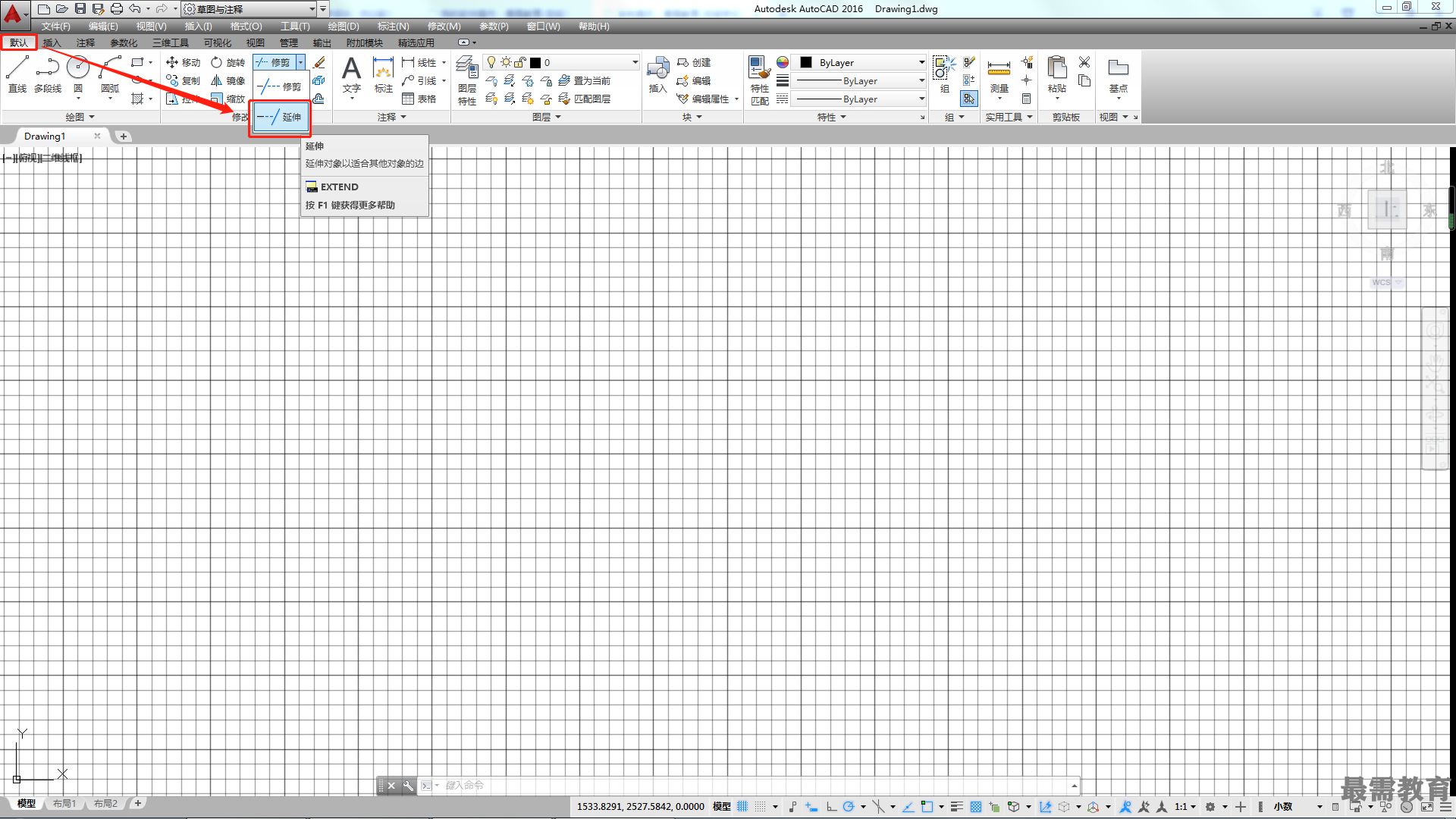

?功能區:單擊【修改】面板中的【延伸】按鈕,如圖所示。


?菜單欄:執行【修改】丨【延伸】命令。

?命令行:EXTEND或EX。

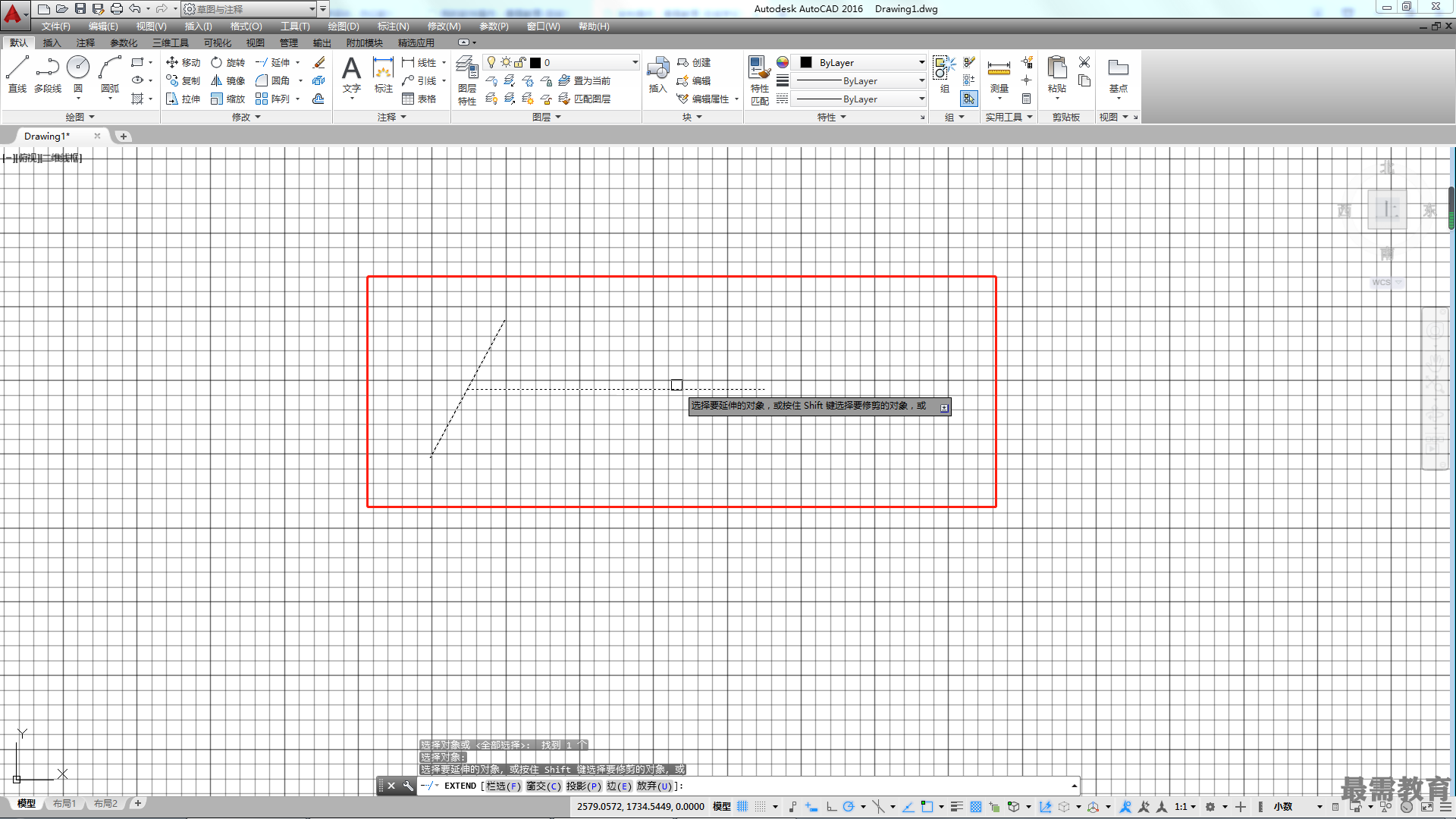

執行【延伸】命令后,選擇要的對象(可以是多個對象),命令行提示如下。

選擇要修剪的對象,或按住Shift鍵選擇要修剪的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:

選擇延伸對象時,需要注意延伸方向的選擇。朝哪個邊界延伸,則在靠近邊界的那部分上單擊。
