AutoCAD 2016中打斷于點
【打斷于點】是從【打斷】命令派生出來的,【打斷于點】是指通過指定一個打斷點,將對象從該點處斷開成兩個對象。
在AutoCAD 2016中【打斷于點】命令不能通過命令行輸入和菜單調用,因此只有以下兩種調用方法。
?功能區:【修改】面板中的【打斷于點】按鈕,如圖所示。
?工具欄:調出【修改】工具欄,單擊其中的【打斷于點】按鈕。

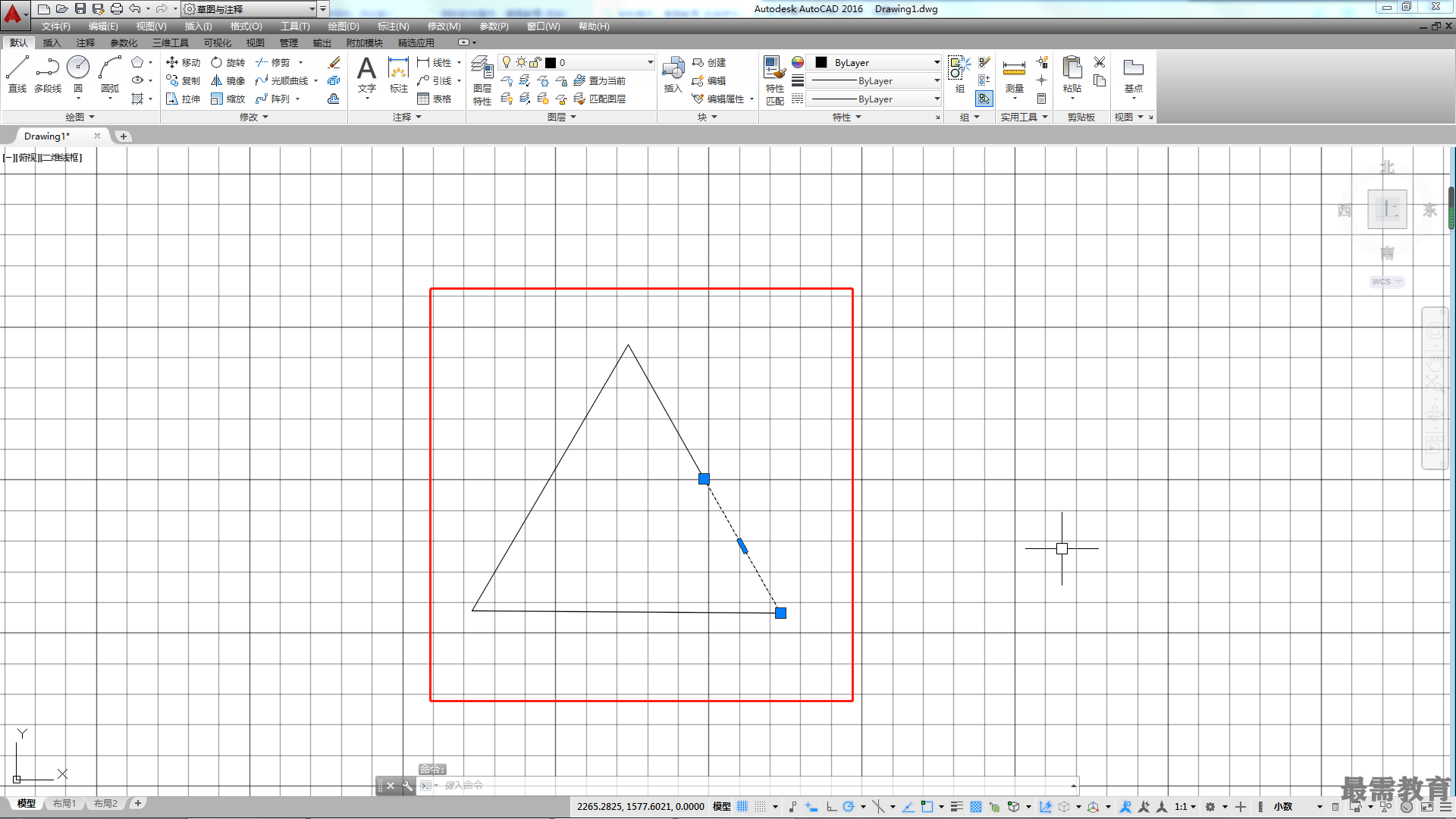

【打斷于點】命令在執行過程中,需要輸入的參數只有“打斷對象”和一個“打斷點”。打斷之后的對象外觀無變化,沒有間隙,但選擇時可見已在打斷點處分成兩個對象,如圖所示。對應命令行操作如下。
命令:_break
//執行【打斷于點】命令
選擇對象:
//選擇要打斷的圖形
指定第二個打斷點或[第一點(F)]:_f
//系統自動選擇“第一點”選項
指定第一個打斷點:
//指定打斷點
指定第二個打斷點:@
//系統自動輸入@結束命令
