AutoCAD 2016中合并

【合并】命令用于將獨立的圖形對象合并為一個整體。它可以將多個對象進行合并，對象包括直線、多段線、三維多段線、圓弧、橢圓弧、螺旋線和樣條曲線等。

執行方式

在AutoCAD 2016中,【合并】命令有以下幾種調用方法。

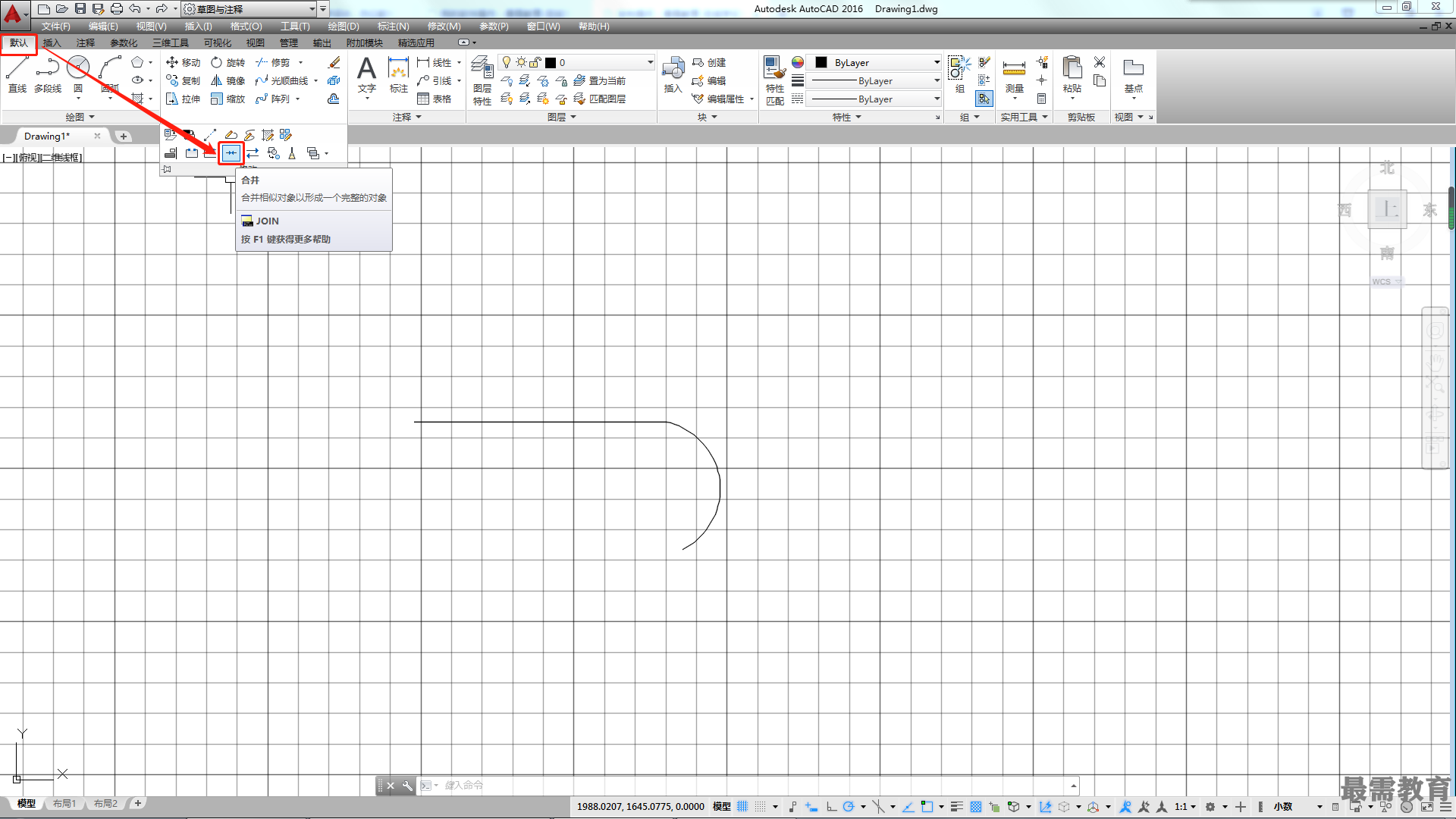

?功能區：單擊【修改】面板中的【合并】按鈕,如圖所示。

?菜單欄：執行【修改】丨【合并】命令。

?命令行：JOIN或J

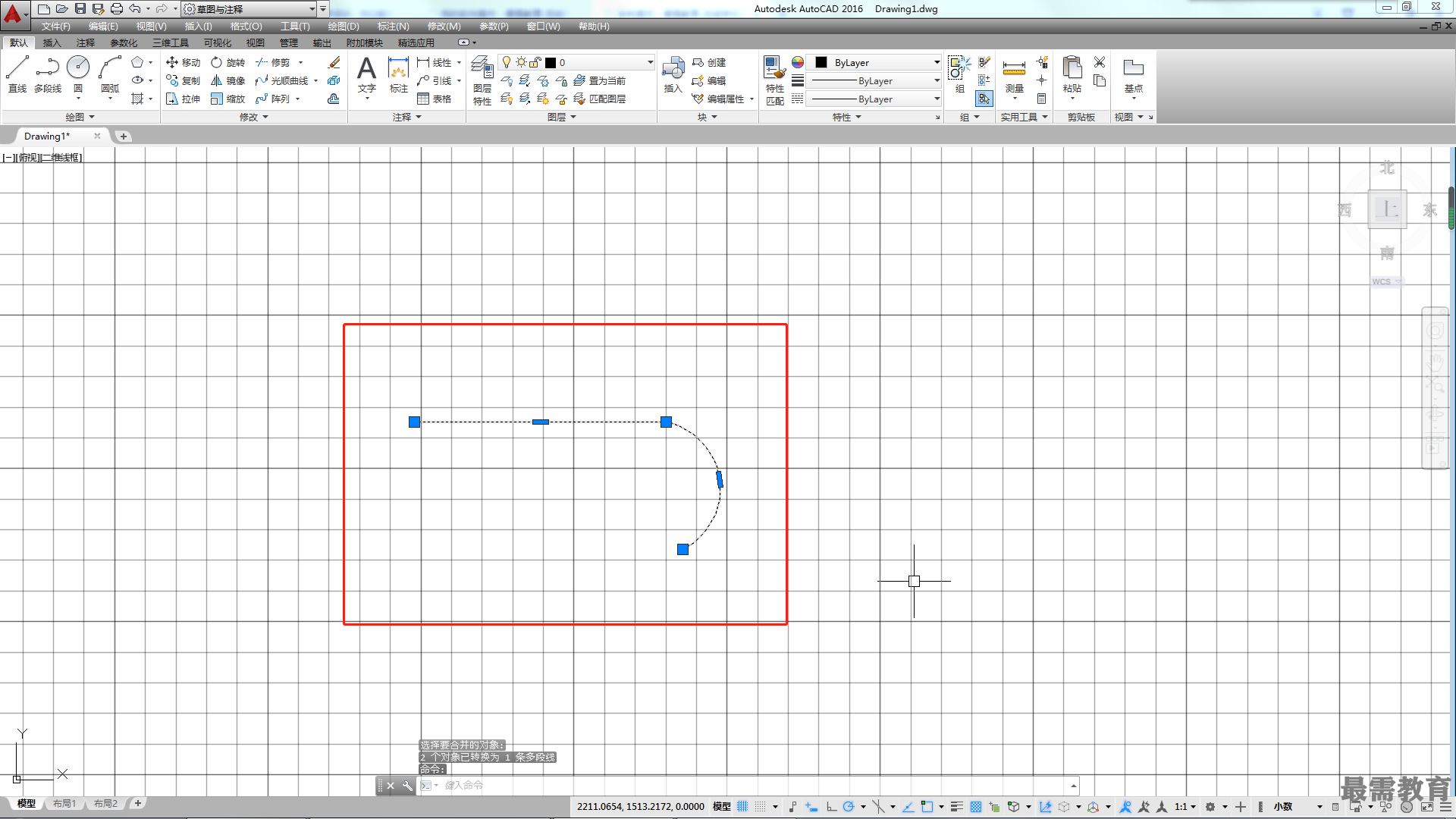

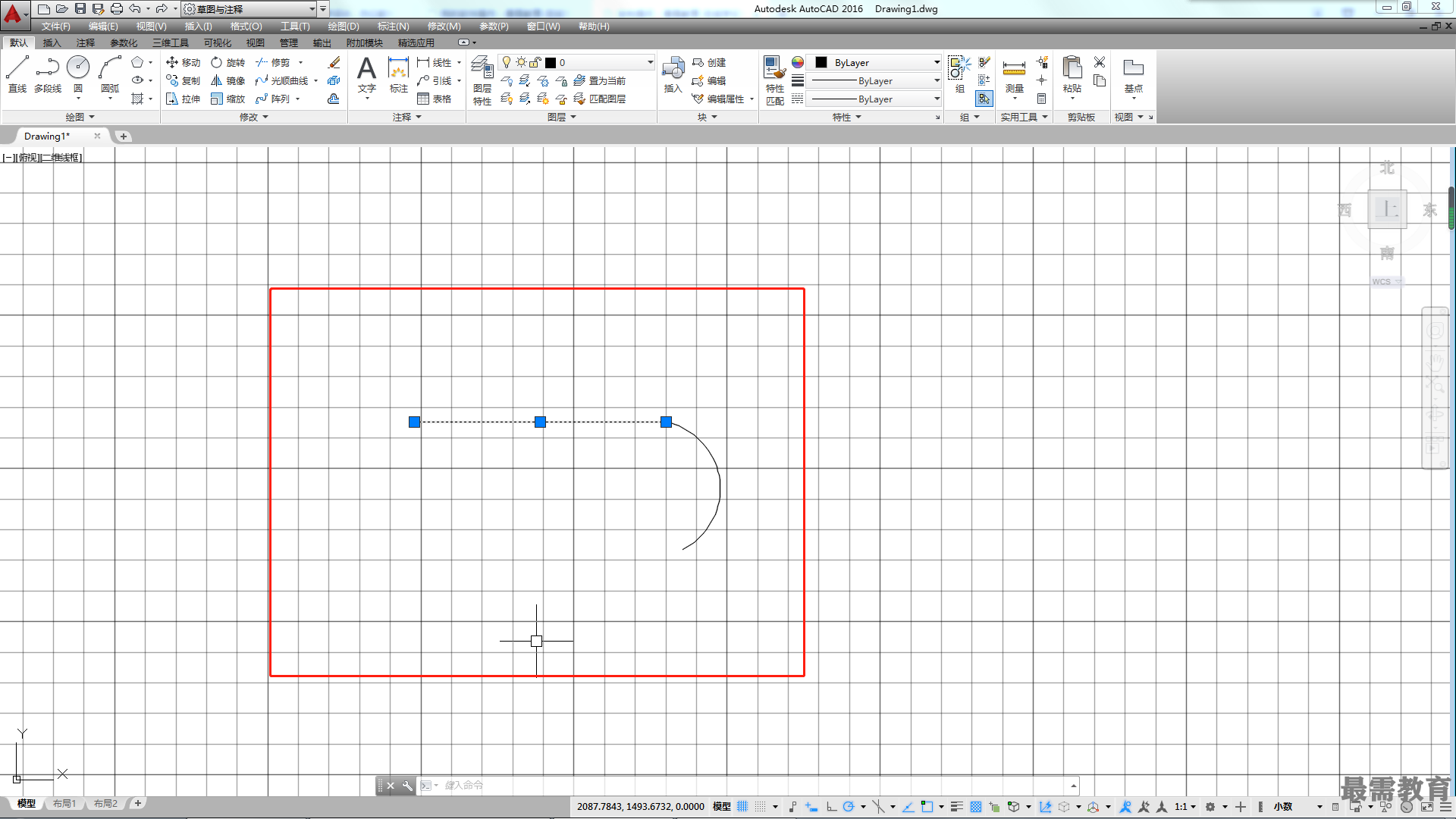

執行以上命令后，選擇要合并的對象，按Enter鍵退出，如圖所示，命令行操作如下。

命令:_join

//執行【合并】命令

選擇源對象或要一次合并的多個對象:找到1個

//選擇源對象

選擇要合并的對象:找到1個，總計2個

//選擇要合并的對象

選擇要合并的對象:

//按Enter鍵完成操作

【合并】命令產生的對象類型取決于所選定的對象類型、首先選定的對象類型，以及對象是否共線（或共面）。因此【合并】操作的結果與所選對象及選擇順序有關，將不同對象的合并效果總結如下。

?直線:兩直線對象必須共線才能合并，它們之間可以有間隙，如圖所示；如果選擇源對象為直線，再選擇圓弧，合并之后將生成多段線。

?多段線：直線、多段線和圓弧可以合并到源多段線。所有對象必須連續且共面，生成的對象是單條多段線。

?圓?。褐挥袌A弧可以合并到源圓弧。所有的圓弧對象必須同心、同半徑，之間可以有間隙。合并圓弧時，源圓弧按逆時針方向進行合并，因此不同的選擇順序，所生成的圓弧也有優弧、劣弧之分，如圖所示；如果兩圓弧相鄰，之間沒有間隙，則合并時命令行會提示是否轉換為圓，選擇“是（Y) ”，則生成一整圓，如圖所示，選擇“否（N)”，則無效果； 如果選擇單獨的一段圓弧，則可以在命令行提示中選擇“閉合（L)”，來生成該圓弧的整圓。

?橢圓?。簝H橢圓弧可以合并到源橢圓弧。橢圓弧必須共面且具有相同的主軸和次軸，它們之間可以有間隙。從源橢圓弧按逆時針方向合并橢圓弧。操作基本與圓弧一致，在此不重復介紹。

?螺旋線：所有線性或彎曲對象可以合并到源螺旋線。要合并的對象必須是相連的，可以不共面。結果對象是單個樣條曲線。

?樣條曲線：所有線性彎曲對象可以合并到源樣條曲線。要合并的對象必須是相連的，可以不共面。結果對象是單個樣條曲線。
