AutoCAD 2016:尺寸標注的組成

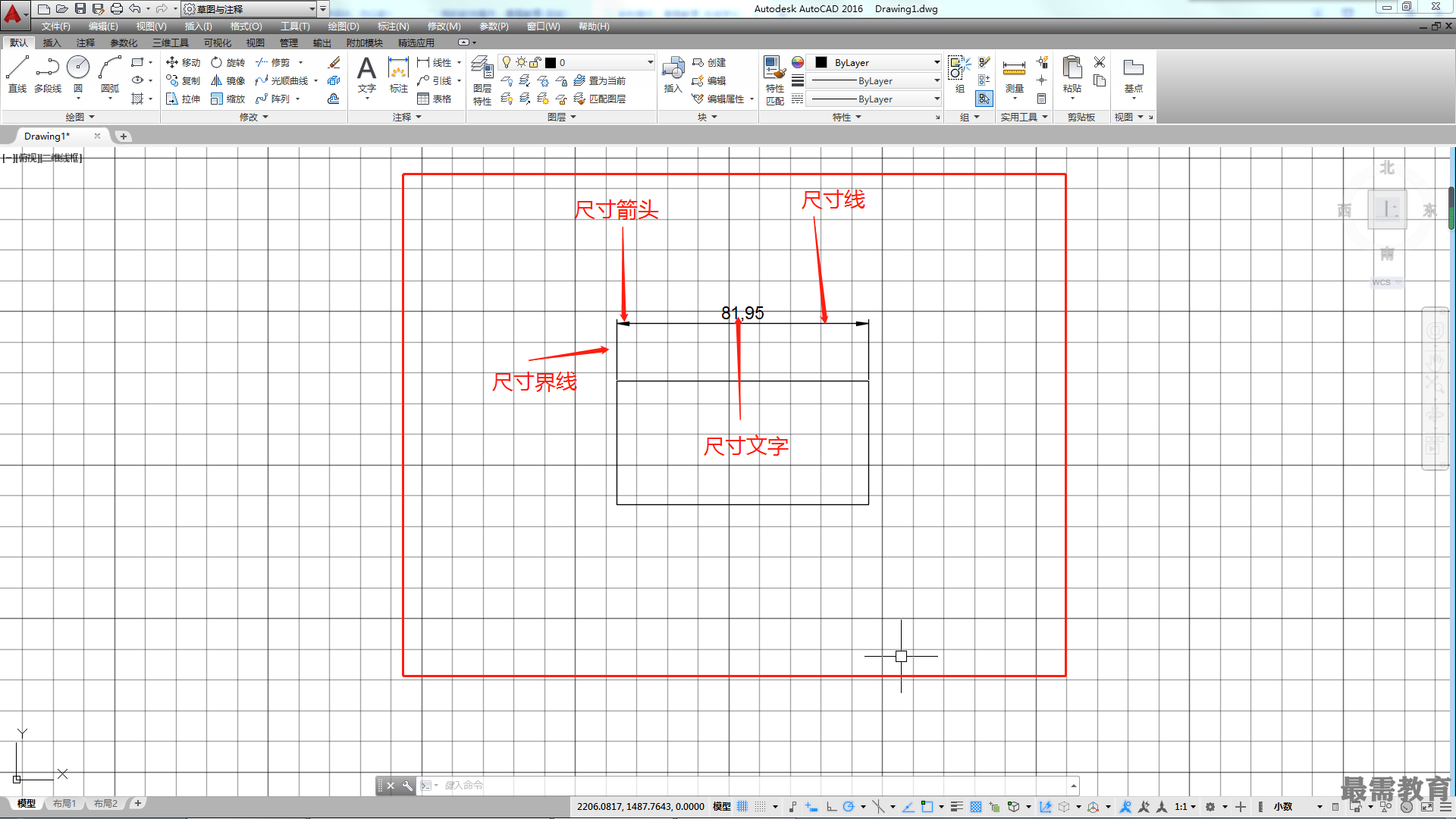

在AutoCAD中,一個完整的尺寸標注由“尺寸界線” “尺寸線” “尺寸箭頭”和“尺寸文字”4個要素構成, 如圖所示。AutoCAD的尺寸標注命令和樣式設置, 都是圍繞著這4個要素進行的。
各組成部分的作用與含義分別如下。
?“尺寸界線”:也稱為投影線,用于標注尺寸的界限,由圖樣中的輪廓線、軸線或?qū)ΨQ中心線引出。標注時,延伸線從所標注的對象上自動延伸出來,它的端點與所標注的對象接近,但并未相連。
?“尺寸箭頭”:也稱為標注符號。標注符號顯示在尺寸線的兩端,用于指定標注的起始位置。AutoCAD默認使用閉合的填充箭頭作為標注符號。此外,AutoCAD還提供了多種箭頭符號,以滿足不同行業的需要,如建筑室內制圖的箭頭以45°的粗短斜線 表示,而機械制圖的箭頭以實心三角形箭頭表示等。
?“尺寸線”:用于表明標注的方向和范圍。通常與所標注對象平行,放在兩延伸線之間,一般情況下為直線,但在角度標注時,尺寸線呈圓弧形。
? “尺寸文字”:表明標注圖形的實際尺寸大小,通常位于尺寸線上方或中斷處。在進行尺寸標注時,AutoCAD會自動生成所標注對象的尺寸數值,我們也可以對標注的文字進行修改、添加等編輯操作。
