AutoCAD 2016中線-【尺寸界線】選項組

提問人:卓娟發布時間:2021-01-27

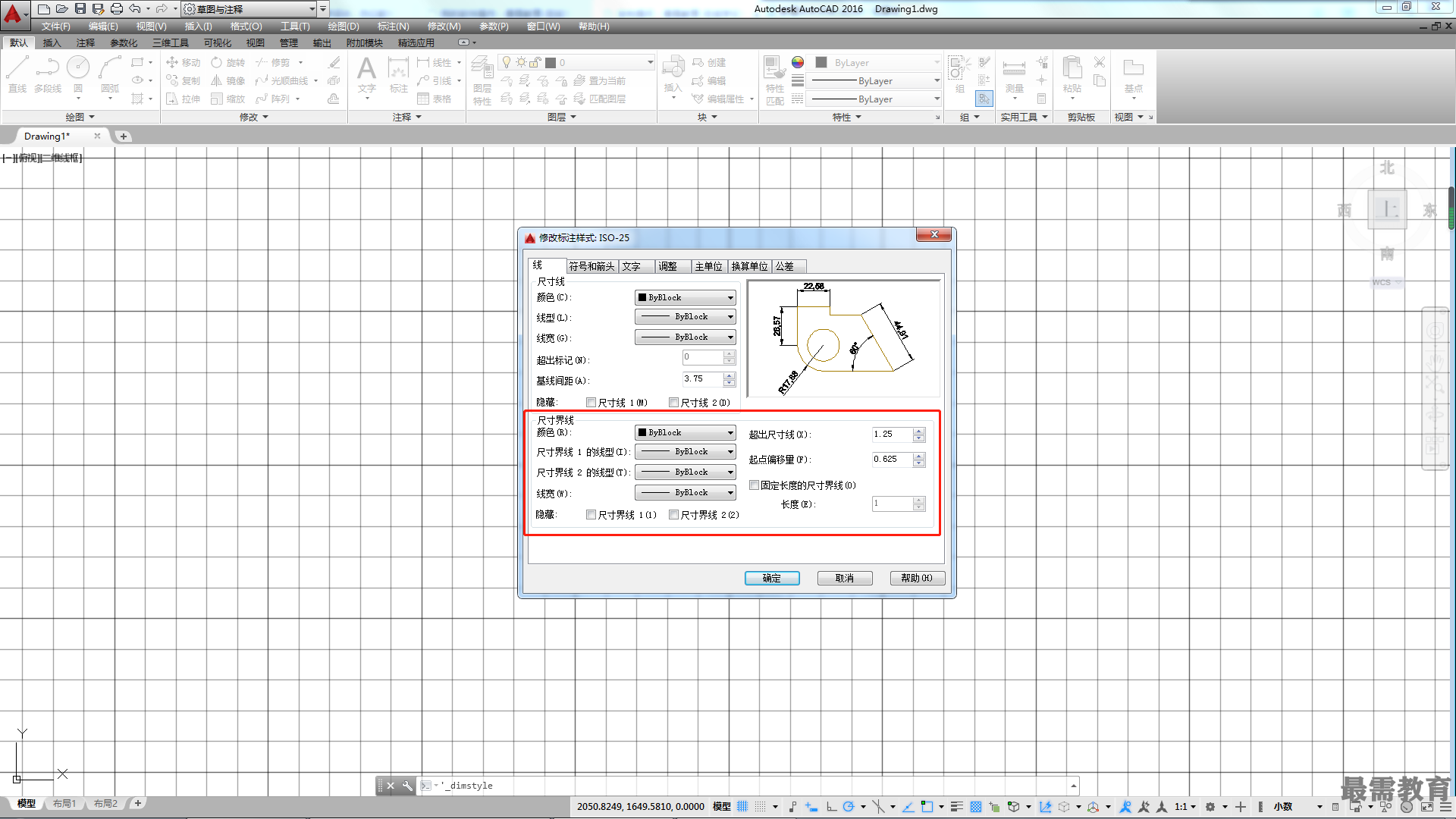

?【顏色】:用于設置延伸線的顏色,一般保持默認值“Byblock”(隨塊)即可。也可以使用變量DIMCLRD設置。

?【線型】:分別用于設置【尺寸界線1】和【尺寸界線2】的線型,一般保持默認值“Byblock”(隨塊)即可。

?【線寬】:用于設置延伸線的寬度,一般保持默認值“Byblock”(隨塊)即可。也可以使用變量DIMLWD設置。

?【隱藏】:【尺寸界線1】和【尺寸界線2】分別控制了第一條和第二條尺寸界線的可見性。

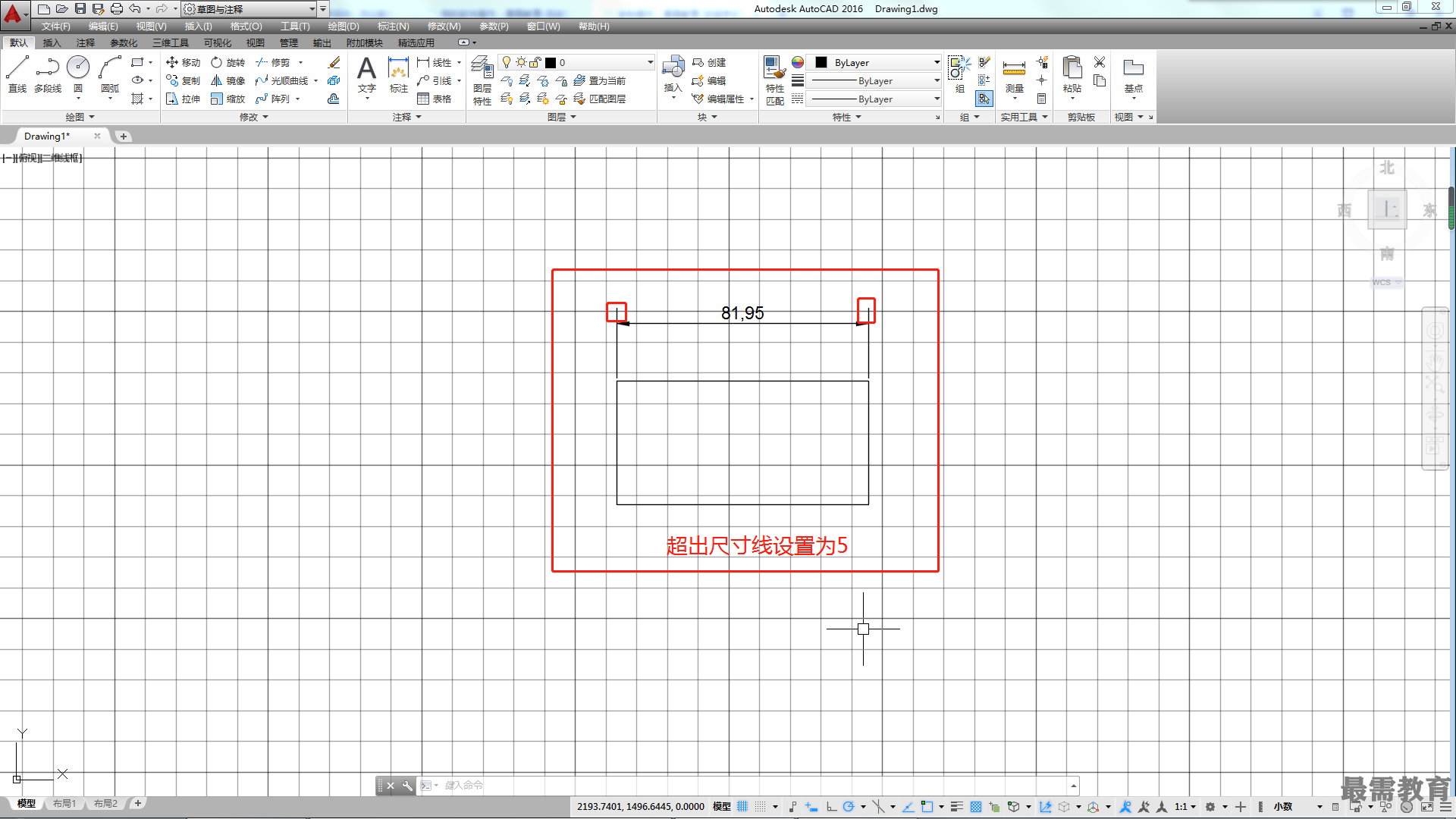

?【超出尺寸線】:控制尺寸界線超出尺寸線的距離,如圖所示。

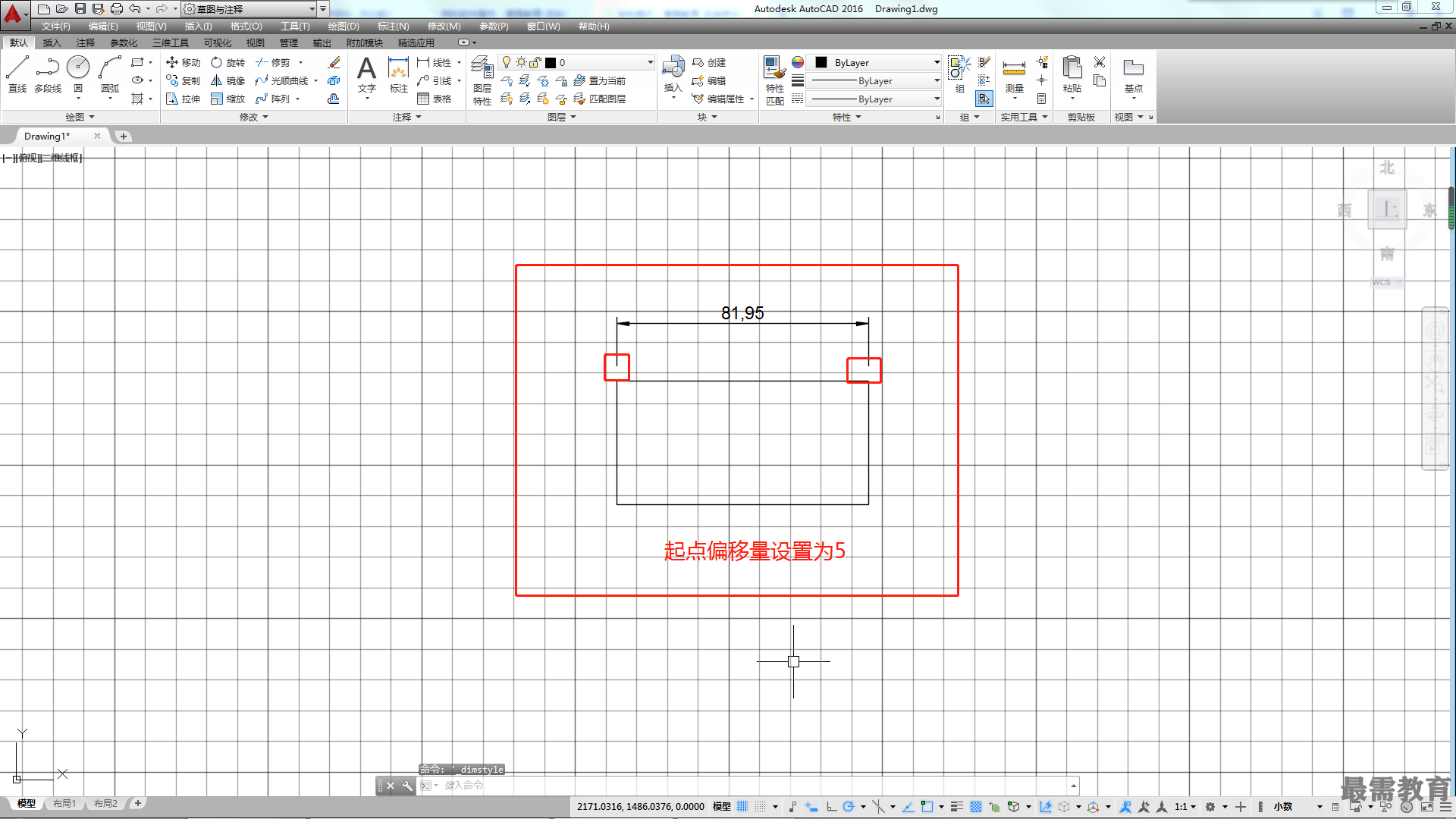

?【起點偏移量】:控制尺寸界線起點與標注對象端點的距離,如圖所示。
