AutoCAD 2016:調整-【調整選項】選項組

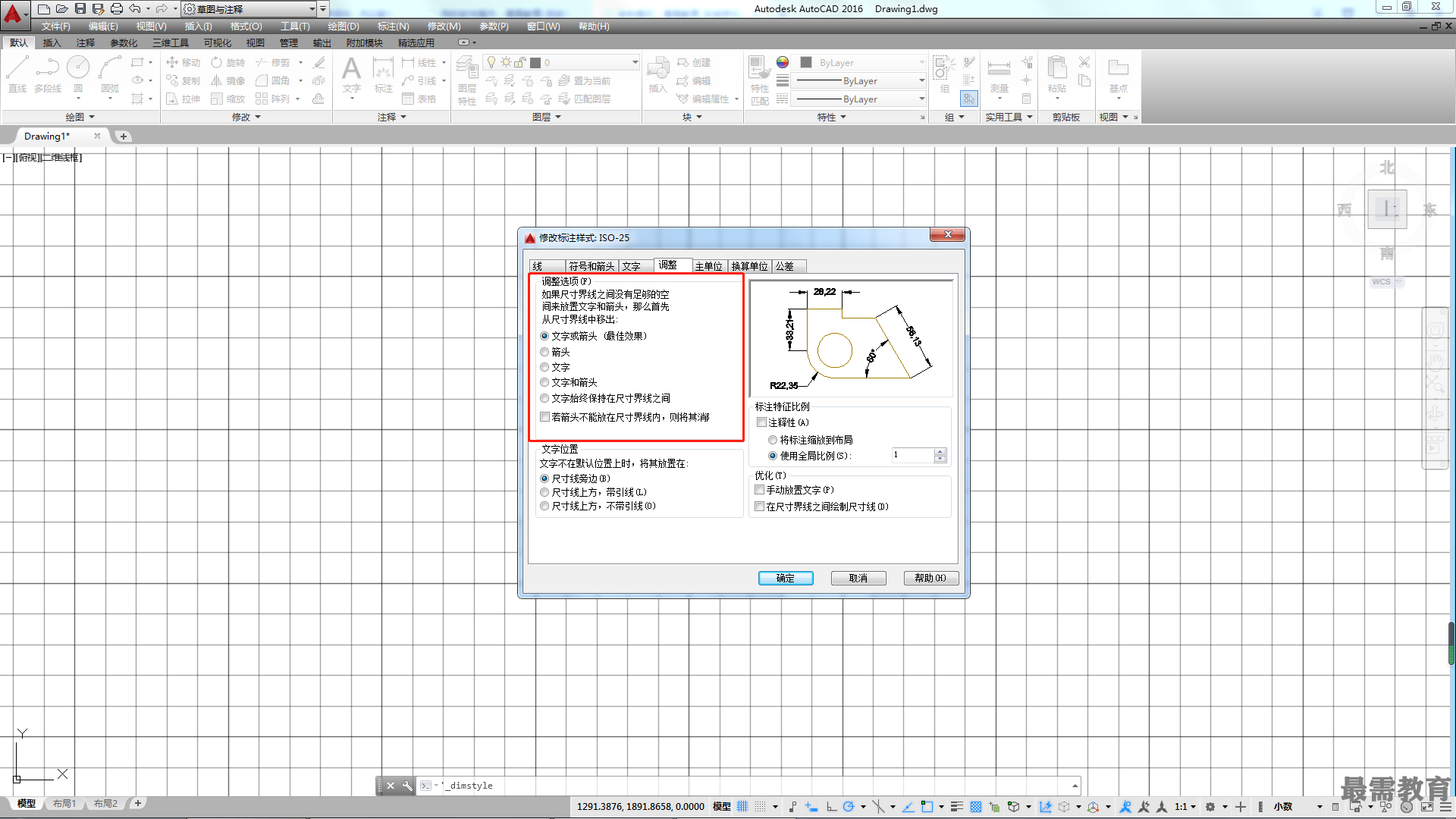

在【調整選項】選項組中，可以設置當尺寸界線之間沒有足夠的空間同時放置標注文字和箭頭時，應從尺寸界線之間移出的對象，如圖所示。各選項的含義如下。

?【文字或箭頭（最佳效果）】單選按鈕：表示由系統選擇一種最佳方式來安排尺寸文字和尺寸箭頭的位置。

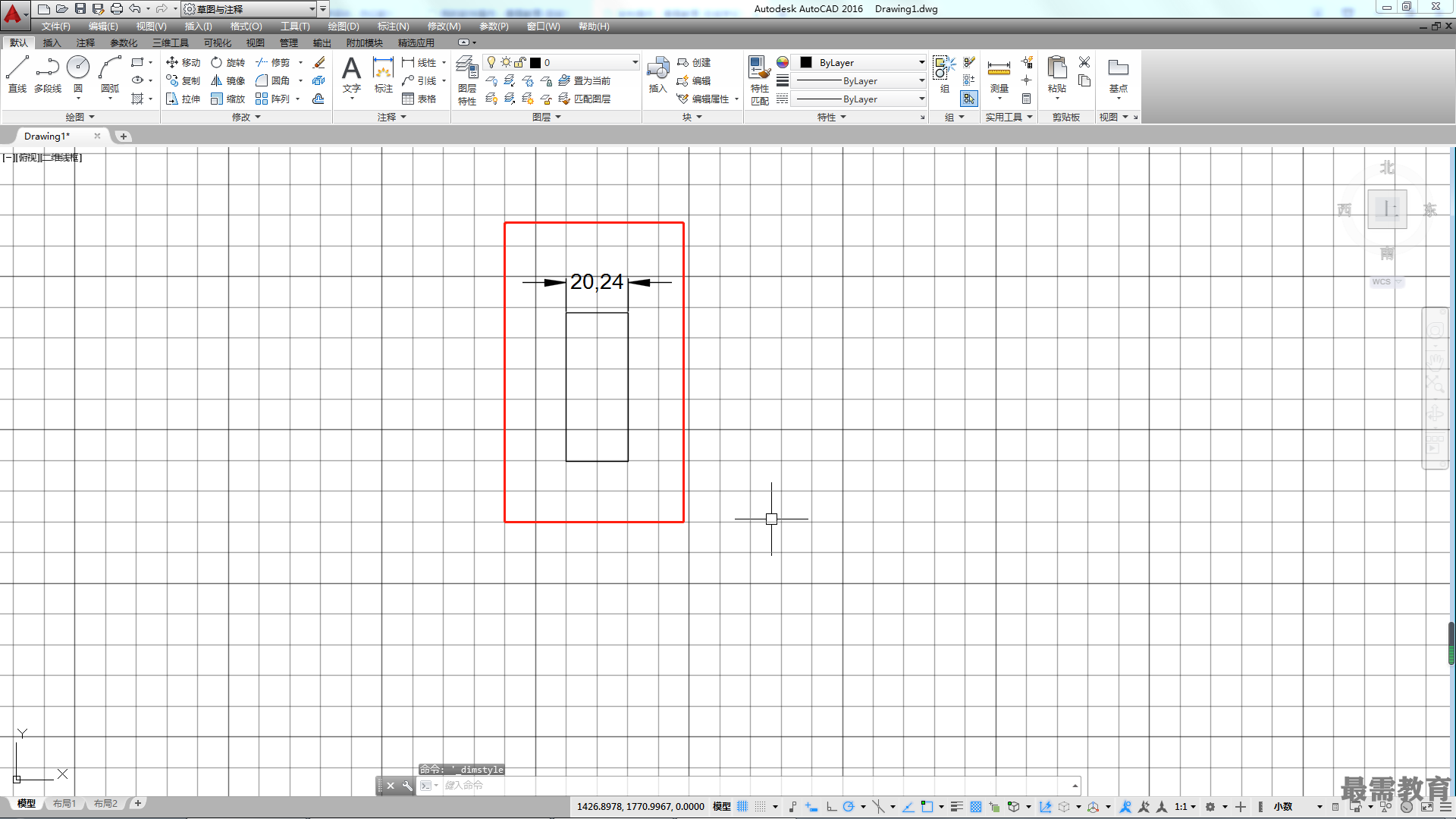

?【箭頭】單選按鈕：表示將尺寸箭頭放在尺寸界線外側。

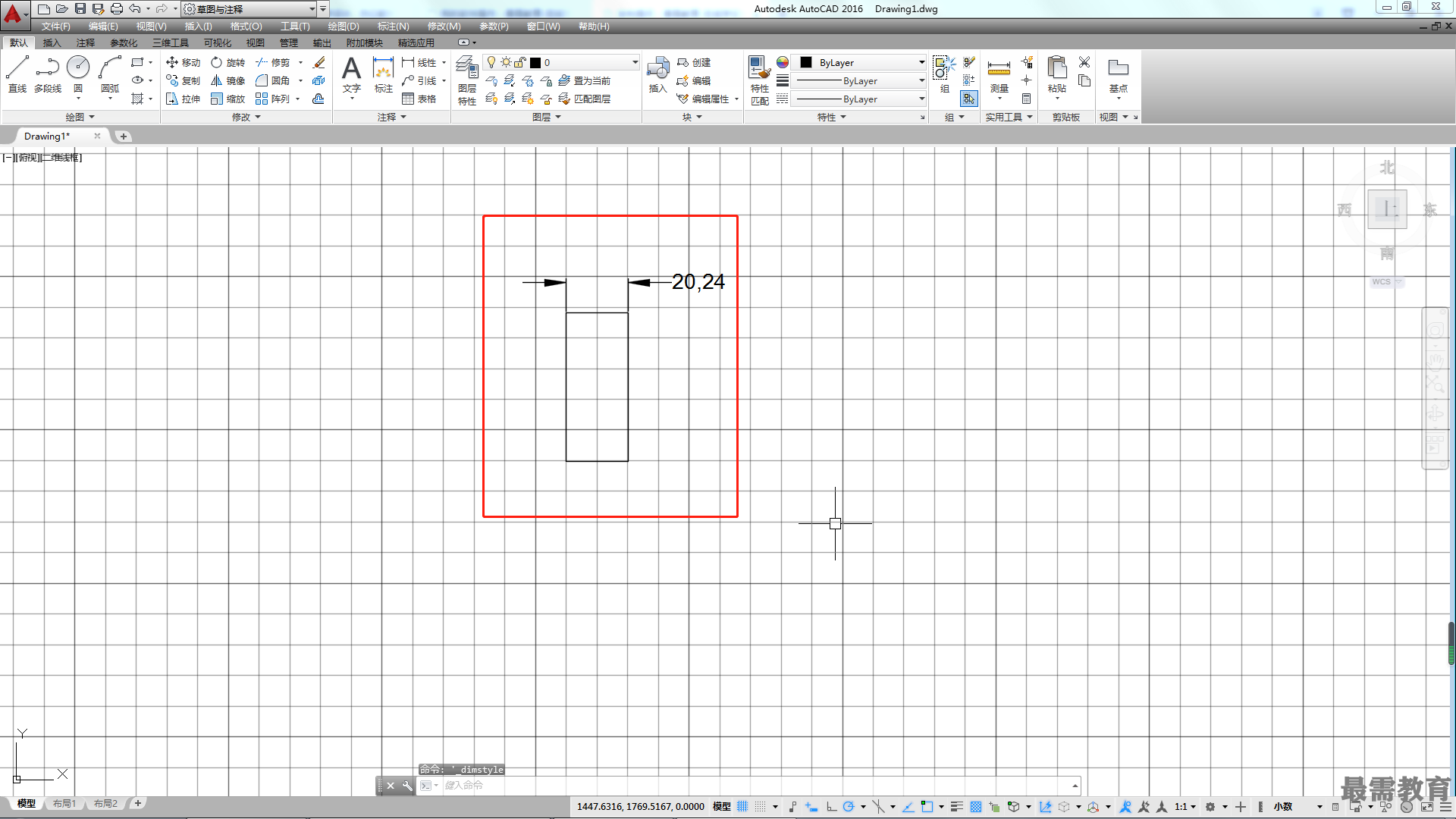

?【文字】單選按鈕：表示將標注文字放在尺寸界線外側。

?【文字和箭頭】單選按鈕：表示將標注文字和尺寸線都放在尺寸界線外側。

?【文字始終保持在尺寸界線之間】單選按鈕：表示標注文字始終放在尺寸界線之間。

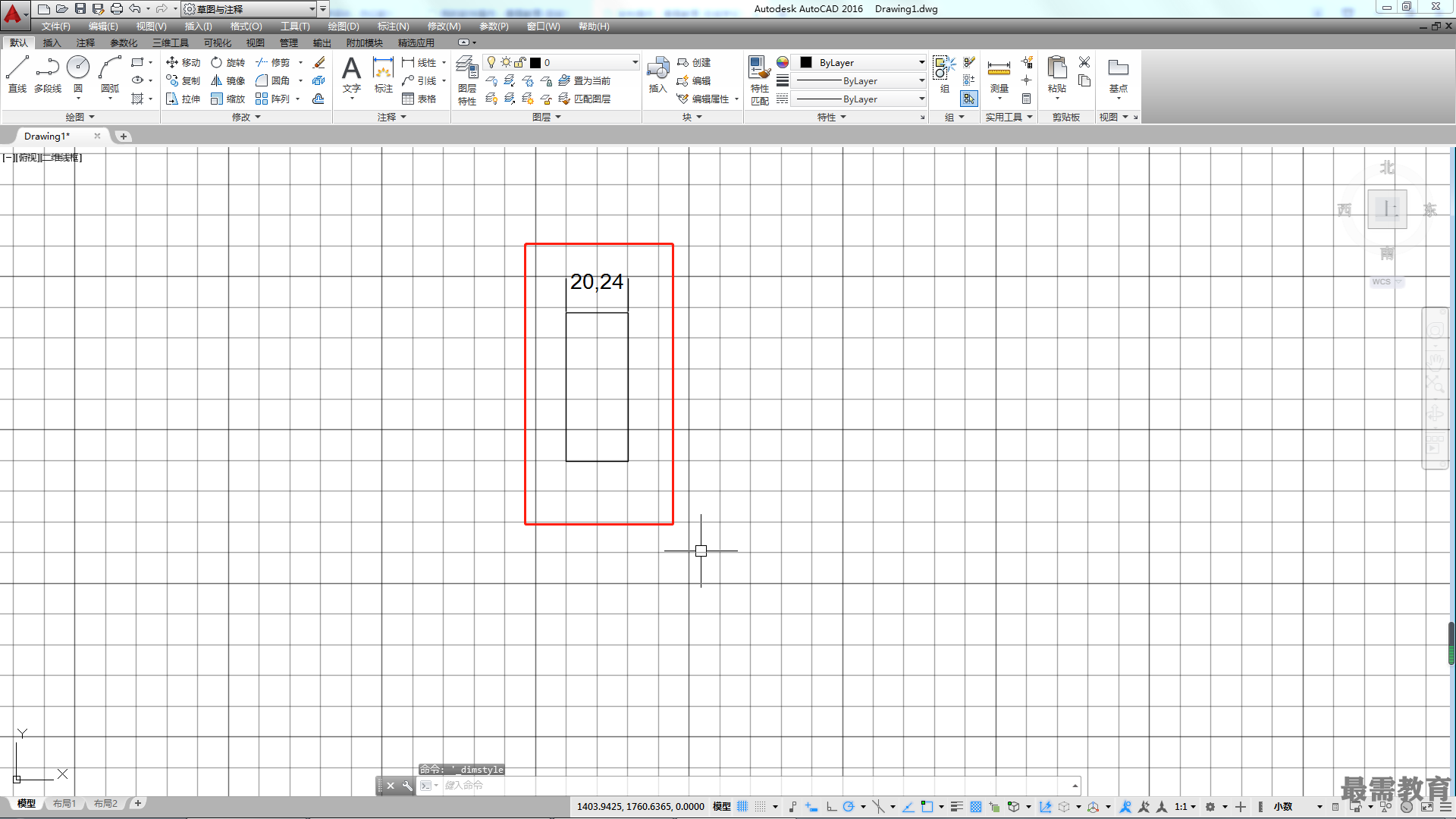

?【若箭頭不能放在尺寸界線內，則將其消除】單選按鈕：表示當尺寸界線之間不能放置箭頭時，不顯示標注箭頭。
