AutoCAD 2016:智能標注

【智能標注】命令為AutoCAD 2016的新增功能，可以根據選定的對象類型自動創建相應的標注，例如，選擇一條線段，則創建線性標注；選擇一段圓弧，則創建半徑標注?？梢钥醋魇且郧啊究焖贅俗ⅰ棵畹募訌姲妗?/p>

執行【智能標注】命令有以下幾種方式。

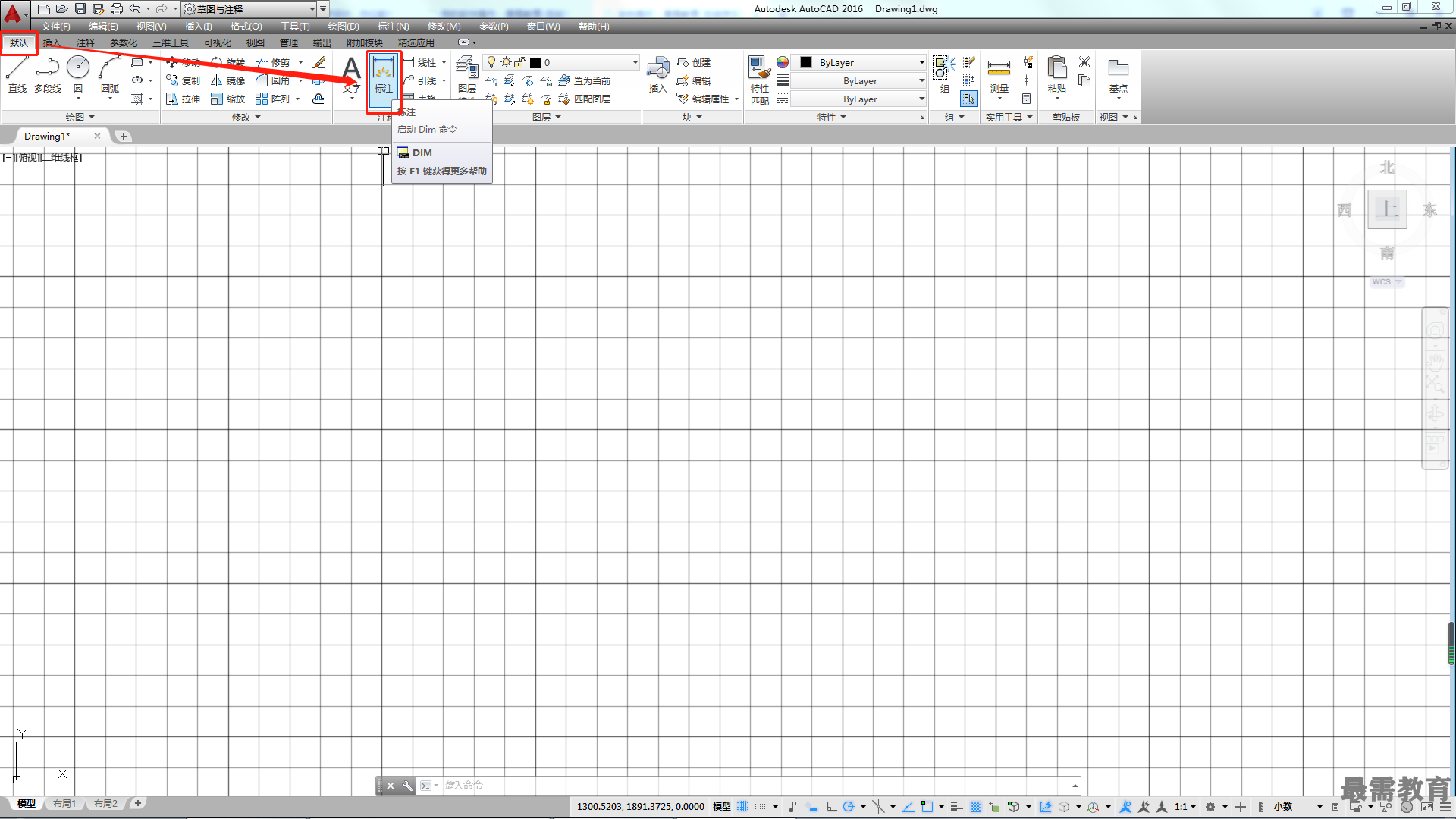

?功能區：在【默認】選項卡中，單擊【注釋】面板中的【標注】按鈕。

?命令行：DIM。

使用上面任一種方式啟動【智能標注】命令，將鼠標置于對應的圖形對象上，就會自動創建出相應的標注。如果需要，可以使用命令行選項更改標注類型。具體操作命令行提示如下。

選擇對象或指定第一個尺寸界線原點或[角度(A)/基線(B)/連續(C)/坐標(O)/對齊(G)/分發(D)/圖層(L)/放棄(U)]:

//選擇圖形或標注對象
