AutoCAD 2016中指定原點線性標注
默認情況下,在命令行提示下指定第一條尺寸界線的原點,并在“指定第二條尺寸界線原點”提示下指定第二條尺寸界線原點后,命令提示行如下。
指定尺寸線位置或[多行文字(M)/文字(T)/角度 (A)/水平(H)/垂直(V)/旋轉(R)]:
因為線性標注有水平和豎直方向兩種可能,因此指定尺寸線的位置后,尺寸值才能夠完全確定。以上命令行中其他選項的功能說明如下。
?“多行文字(M)”:選擇該選項將進入多行文字編輯模式,可以使用【多行文字編輯器】對話框輸入并設置標注文字。其中,文字輸入窗口中的尖括號(< > ) 表示系統(tǒng)測量值。
?“文字(T)”:以單行文字形式輸入尺寸文字。
?“角度(A) ”:設置標注文字的旋轉角度。
?“水平和垂直(H或V)”:標注水平尺寸和垂直尺寸??梢灾苯哟_定尺寸線的位置,也可以選擇其他選項來指定標注的標注文字內容或標注文字的旋轉角度。
?“旋轉(R)”:旋轉標注對象的尺寸線,測量值也會隨之調整,相當于【對齊標注】。
指定原點標注的操作方法示例如圖所示,命令行的操作過程如下。
命令:_dimlinear
//執(zhí)行【線性標注】命令

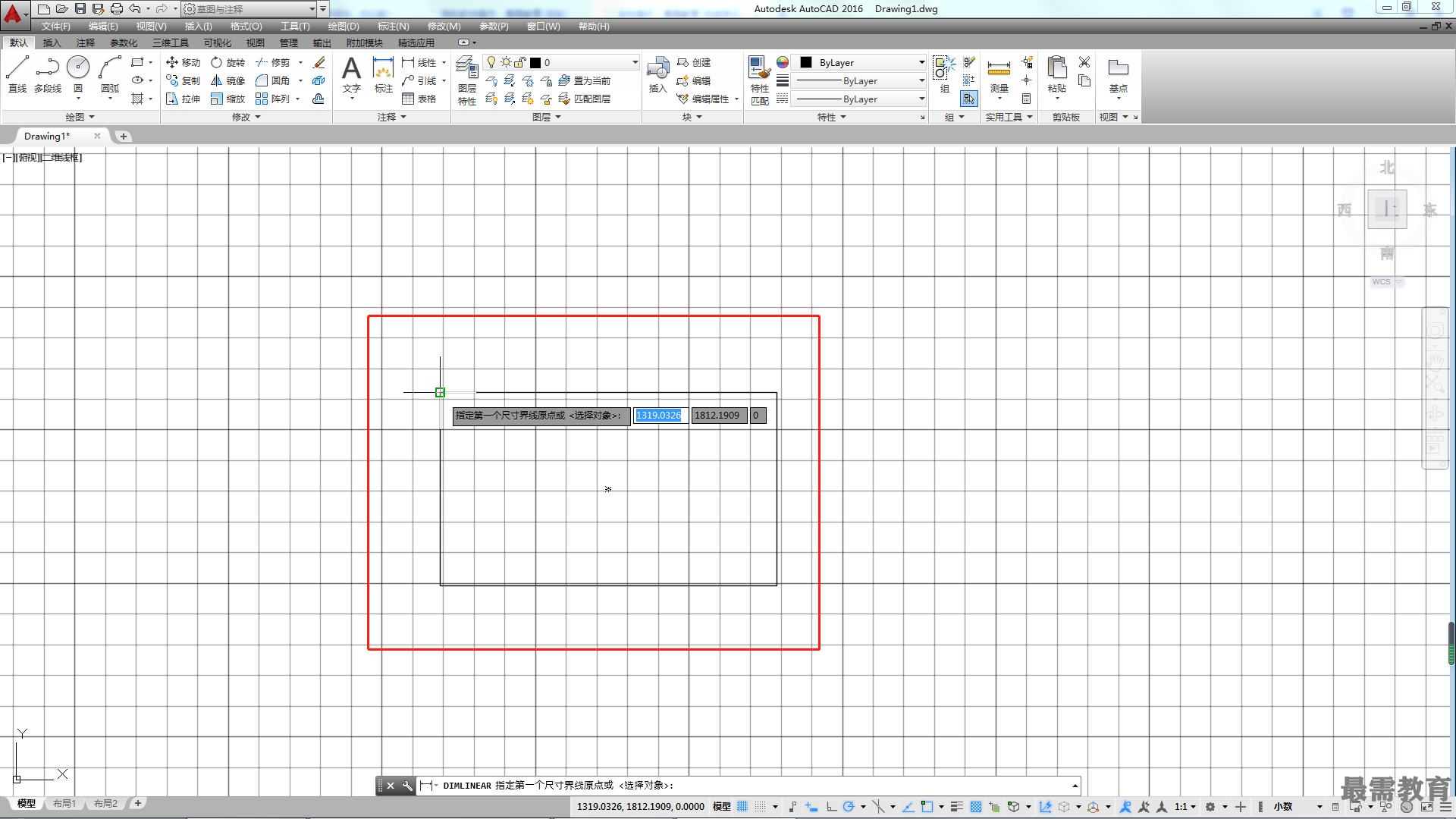

指定第一個尺寸界線原點或<選擇對象>:
//選擇矩形一個頂點

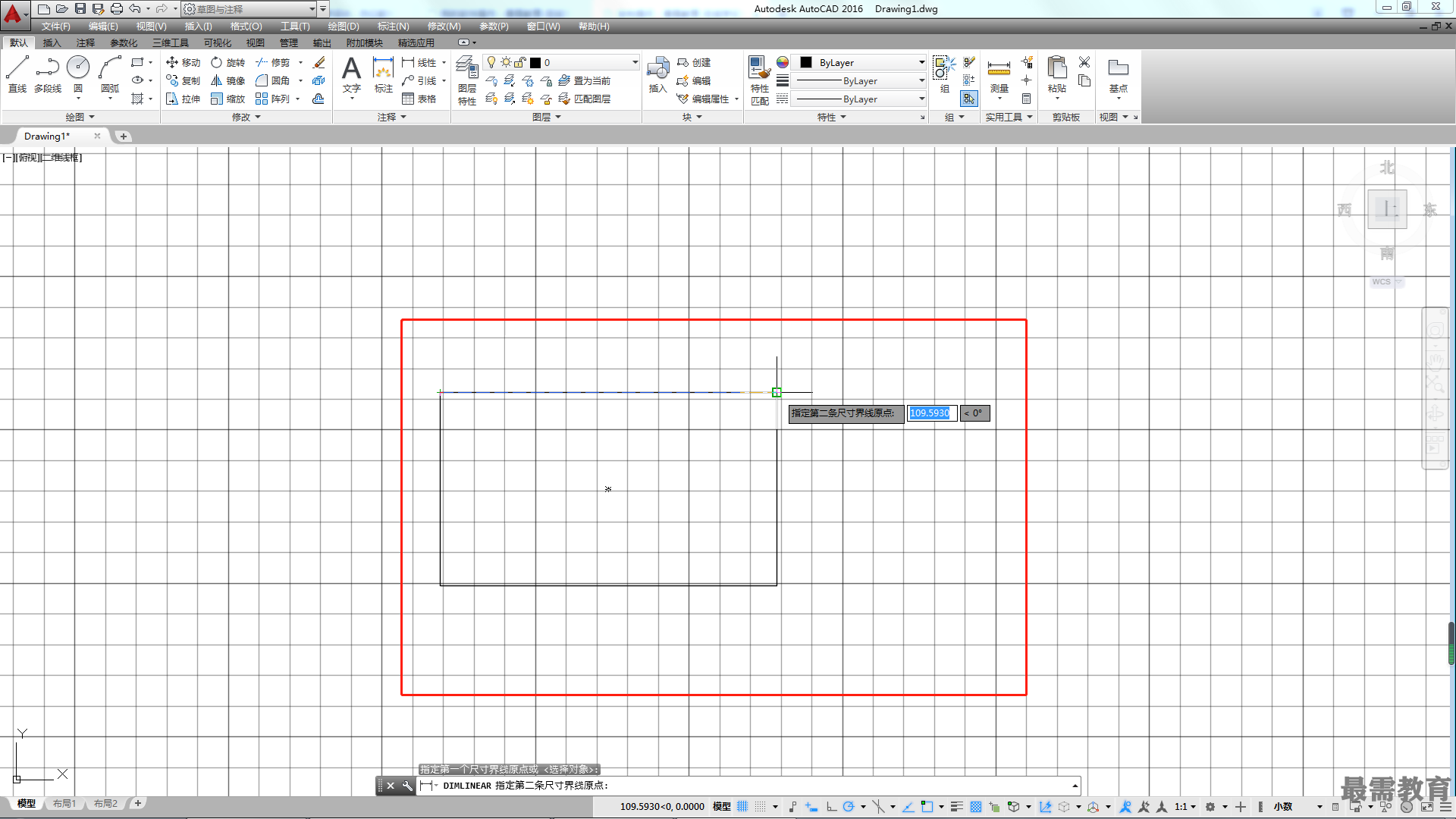

指定第二條尺寸界線原點:
//選擇矩形另一側邊的頂點

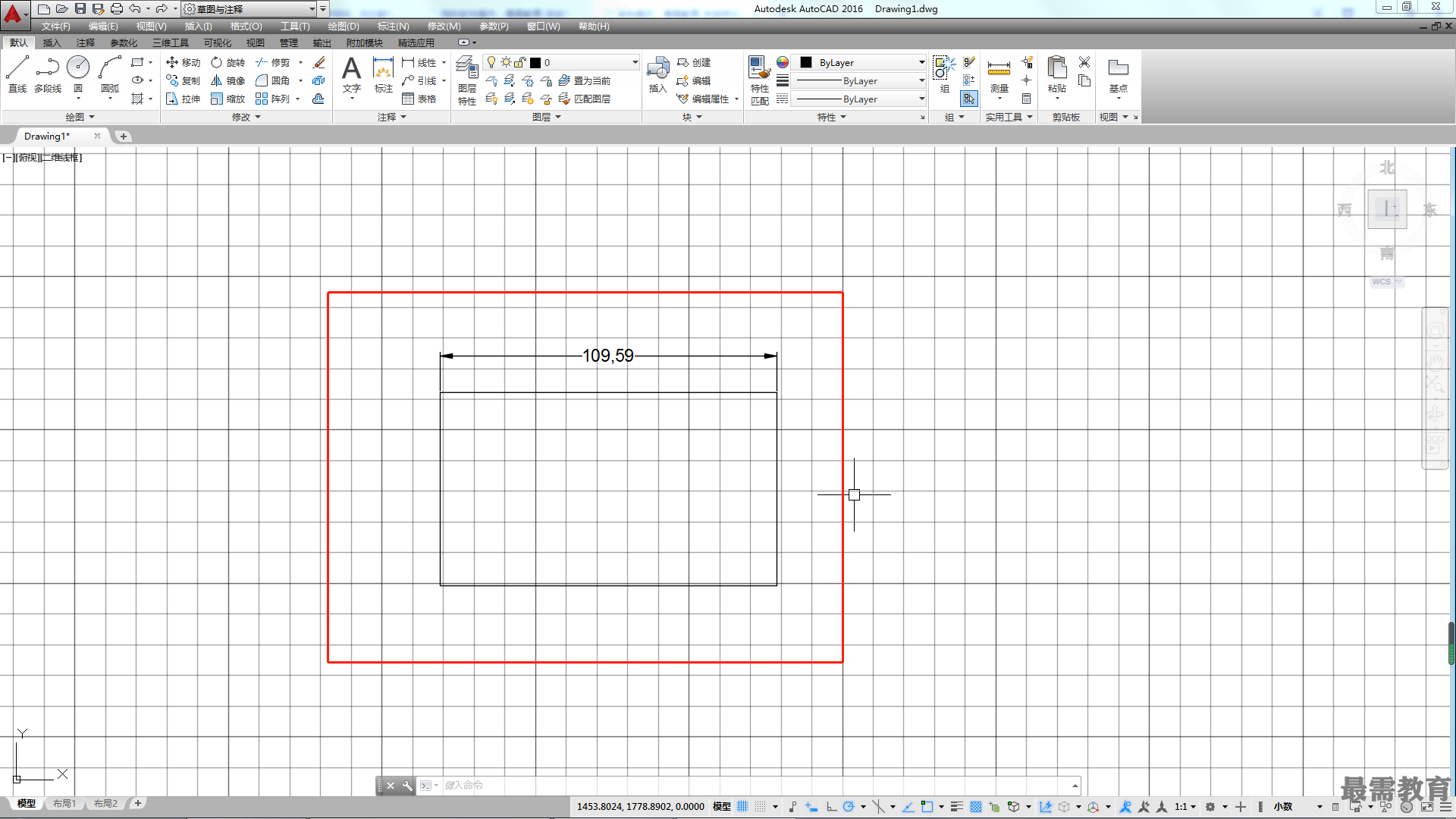

指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉(R)]:
//向上拖動指針,在合適位置單擊放置尺寸線
標注文字=*
//生成尺寸標注
