AutoCAD 2016中選擇對象線性標注
執行【線性標注】命令之后,直接按Enter鍵,則要求選擇標注尺寸的對象。選擇了對象之后,系統便以對象的兩個端點作為兩條尺寸界線的起點。

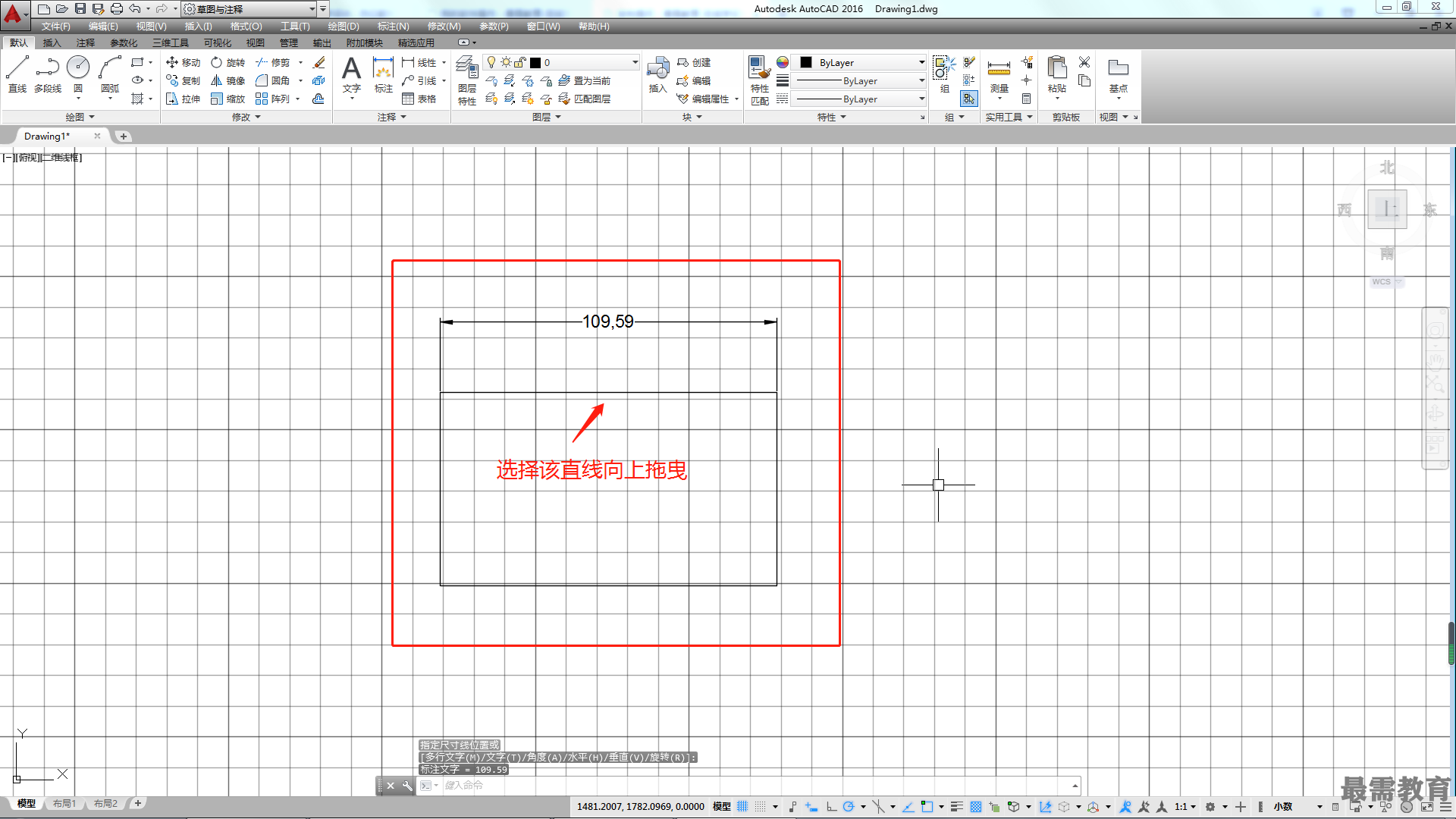

該標注的操作方法示例如圖所示,命令行的操作過程如下。
命令:_dimlinear
//執行【線性標注】命令
指定第一個尺寸界線原點或 <選擇對象>:
//按Enter鍵選擇“選擇對象”選項
選擇標注對象:
//單擊直線AB
指定尺寸線位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉(R)]:
//水平向右拖動指針,在合適位置放置尺寸線(若上下拖動,則生成水平尺寸)
標注文字= *
