AutoCAD 2016中半徑標注

提問人:卓娟發布時間:2021-01-28

利用【半徑標注】功能可以快速標注圓或圓弧的半徑大小,系統自動在標注值前添加半徑符號“R”。

執行【半徑標注】命令的方法有以下幾種。

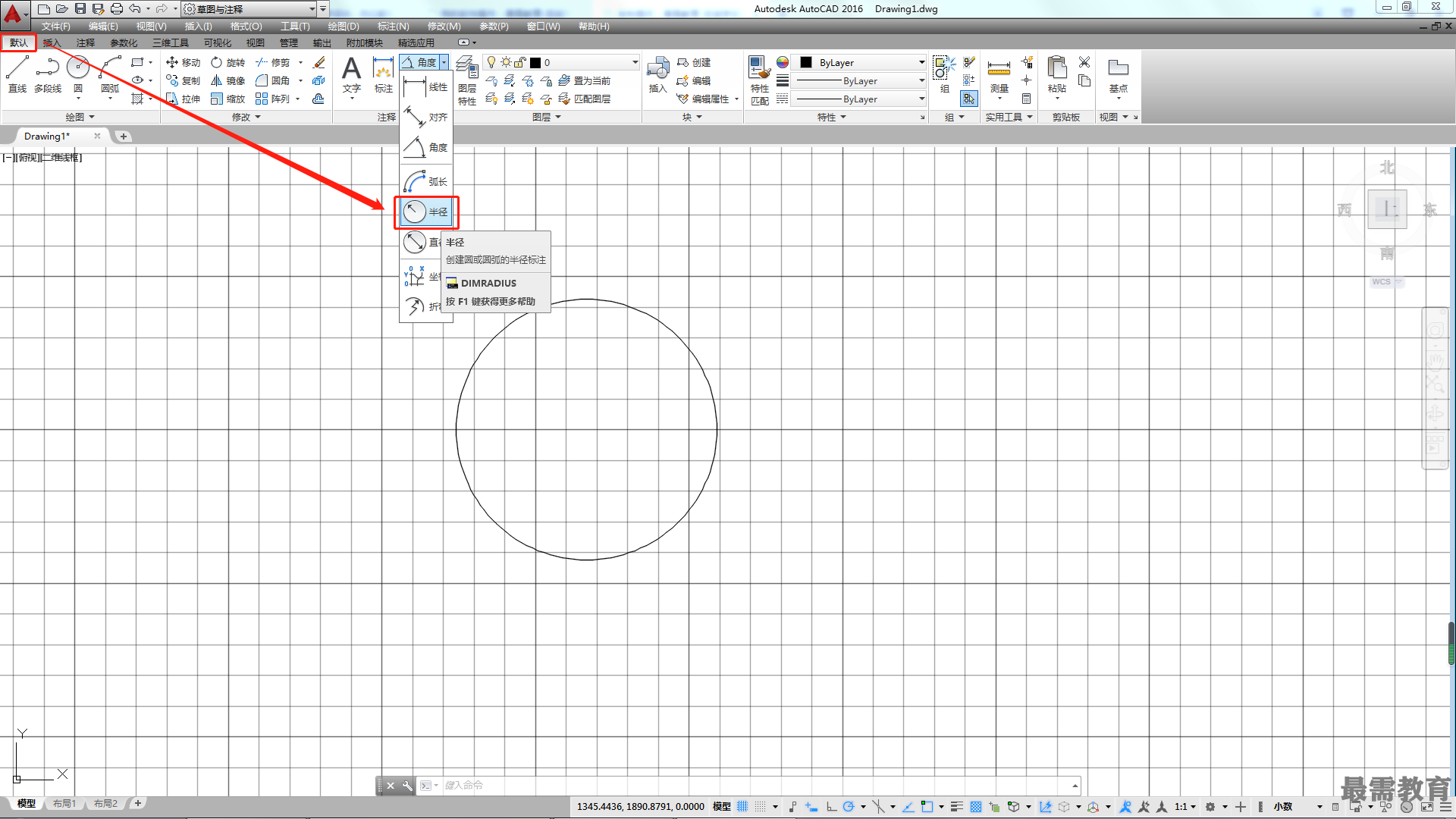

?功能區:在【默認】選項卡中,單擊【注釋】面板中的【半徑】按如圖所示。


?菜單欄:執行【標注】|【半徑】命令。

?命令行:DIMRADIUS 或 DRA。

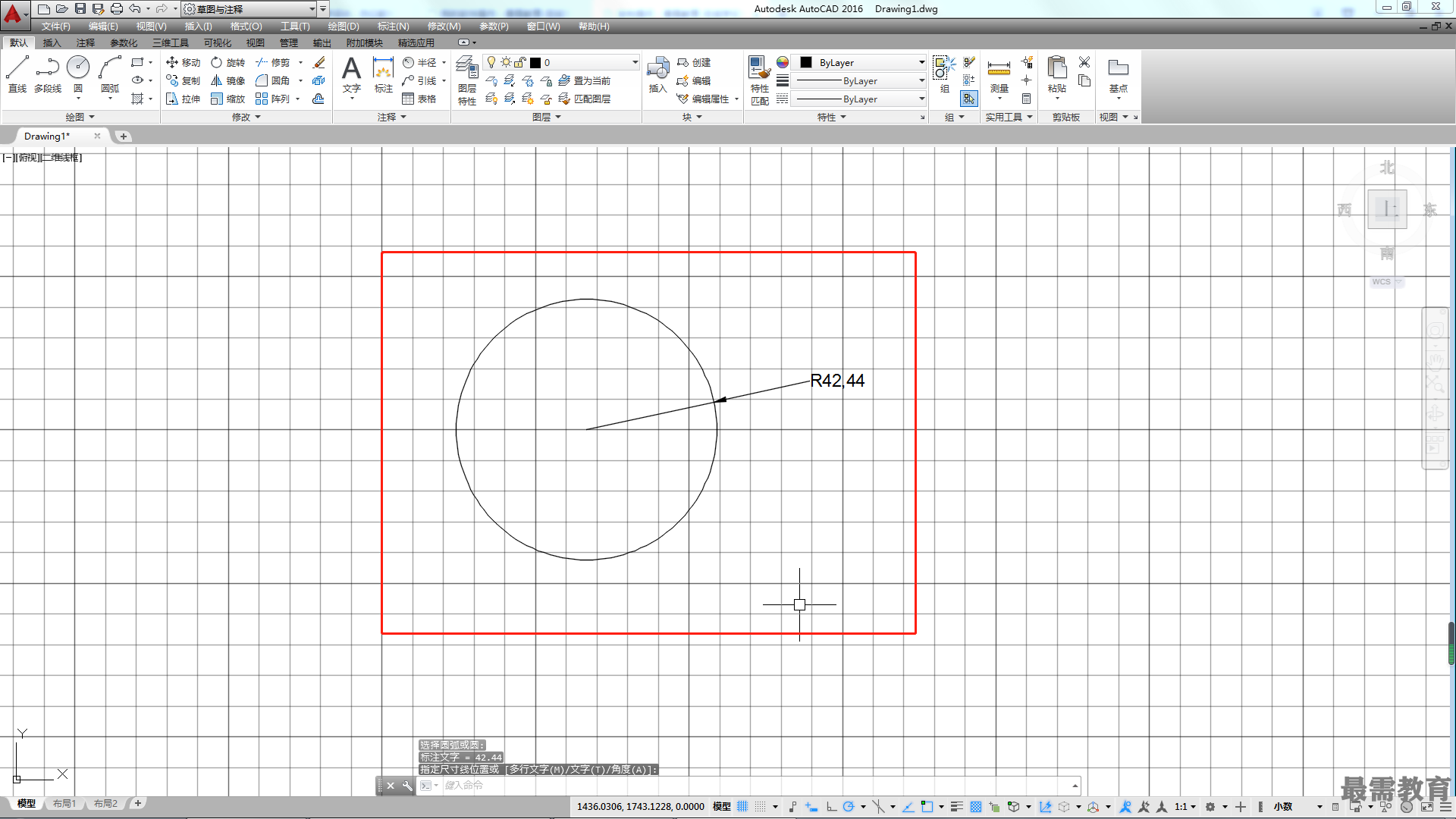

執行任一命令后,命令行提示選擇需要標注的對象,單擊圓或圓弧即可生成半徑標注,拖動指針在合適的位置放置尺寸線。該標注方法的操作示例如圖所示, 命令行操作過程如下。


命令: _dimradius

//執行【半徑標注】命令

選擇圓弧或圓:

//單擊選擇圓

標注文字= 42.44

指定尺寸線位置或[多行文字(M)文字(T)/角度(A)]:

//在圓弧內側合適位置放置尺寸線,結束命令

單擊Enter鍵可重復上一命令,按此方法重復【半徑】標注命令,即可標注圓弧B的半徑。

在系統默認情況下,系統自動加注半徑符號“R”。但如果在命令行中選擇【多行文字】和【文字】選項重新確定尺寸文字時,只有在輸入的尺寸文字加前綴,才能使標注出的半徑尺寸有半徑符號“R”,否則沒有該符號。
