AutoCAD 2016中連續標注

提問人:卓娟發布時間:2021-01-28

【連續標注】是以指定的尺寸界線(必須以【線性】、【坐標】或【角度】標注界限)為基線進行標注,但【連續標注】所指定的基線僅作為與該尺寸標注相鄰的連續標注尺寸的基線,依此類推,下一個尺寸標注都以前一個標注與其相鄰的尺寸界線為基線進行標注。

在AutoCAD 2016中調用【連續】標注有如下幾種常用方法。

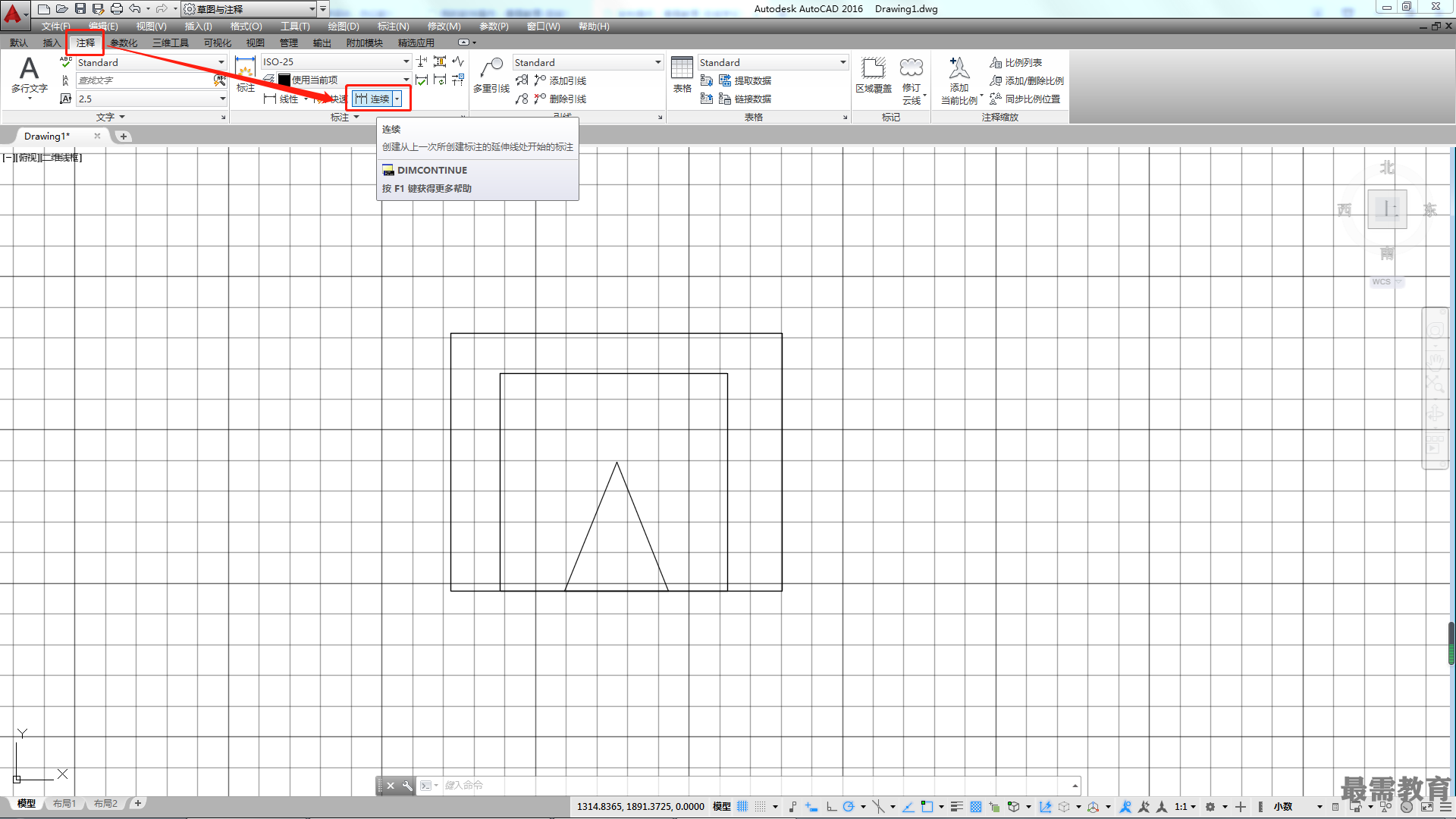

?功能區:在【注釋】選項卡中,單擊【標注】面板中的【連續】按鈕,如圖所示。


?菜單欄:執行【標注】|【連續】命令。

?命令行:DIMCONTINUE或 DCO。

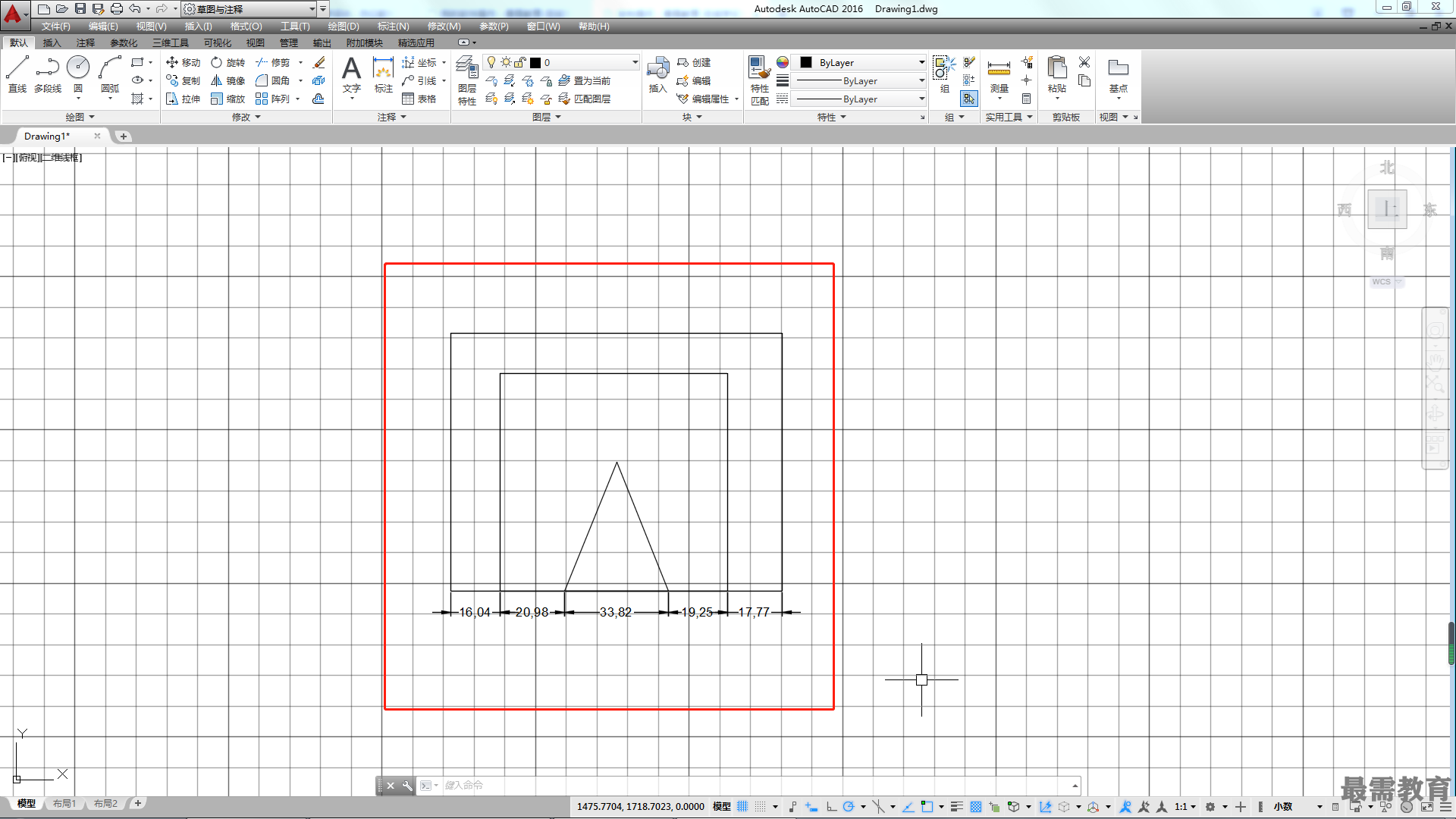

標注連續尺寸前,必須存在一個尺寸界線起點。進行連續標注時,系統默認將上一個尺寸界線終點作為連續標注的起點,提示選擇第二條延伸線起點,重復指定第二條延伸線起點,則創建出連續標,如圖所示, 命令行操作如下。


命令:_dimcontinue

//執行【連續標注】命令

選擇連續標注:

//選擇作為基準的標注

指定第二個尺寸界線原點或[選擇(S)/放棄(U)] <選擇>:

//指定標注的下一點,系統自動放置尺寸

標注文字=*

指定第二個尺寸界線原點或[選擇(S)/放棄(U)]〈選擇>:

//指定標注的下一點,系統自動放置尺寸

標注文字=*

指定第二個尺寸界線原點或[選擇(S)/放棄(U)] <選擇>:

//指定標注的下一點,系統自動放置尺寸

標注文字=*

指定第二個尺寸界線原點或[選擇(S)/放棄(U)]〈選擇>:

//按Enter鍵完成標注

選擇連續標注:*取消*

//按Enter被結束命令

在執行【連續標注】命令時,可隨時執行命令行中的“選擇(S) ”選項進行重新選取,也可以執行“放棄 (U)”命令回退到上一步進行操作。
