AutoCAD 2016中調整標注間距
在AutoCAD中進行基線標注時,如果沒有設置合適的基線間距,可能使尺寸線之間的間距過大或過小。利用【調整間距】命令,可調整互相平行的線性尺寸或角度尺寸之間的距離。
?功能區:在【注釋】選項卡中,單擊【標注】面板中的【調整間距】按鈕 ,如圖所示。
?菜單欄:選擇【標注】丨【調整間距】命令。
?命令行:DIMSPACE

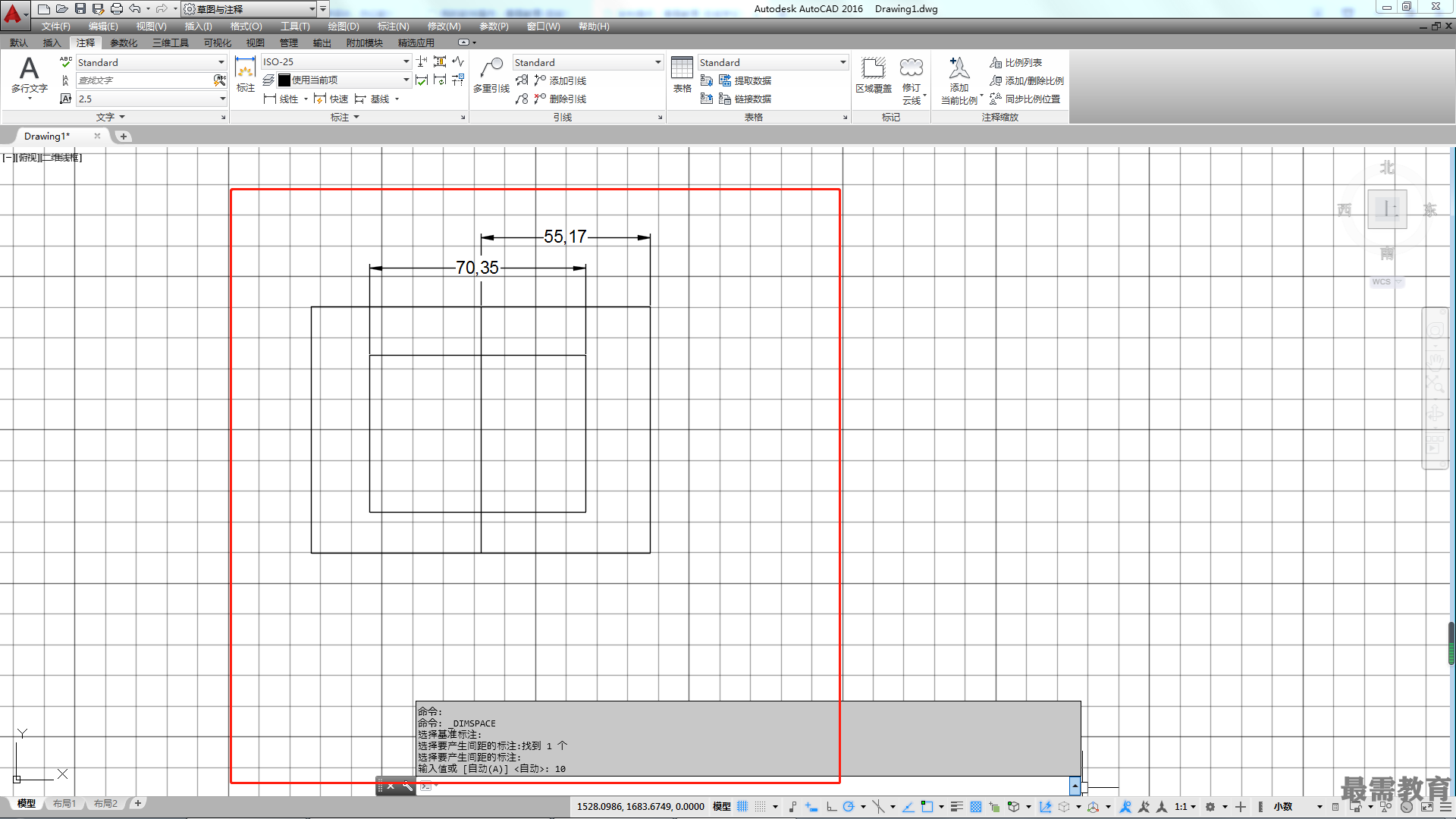

【調整間距】命令的操作示例如圖所示,命令行操作如下。
命令: DIMSPACE
//執行【標注間距】命令
選擇基準標注:
//選擇尺寸*
選擇要產生間距的標注:找到1個
//選擇尺寸*
選擇要產生間距的標注:找到1個,總計2個
//選擇尺寸*
選擇要產生間距的標注:
//按Enter鍵,結束選擇
輸入值或[自動(A)]<自動>: 10
//輸入間距值
【調整間距】命令可以通過“輸入值”和“自動(A)” 這兩種方式來創建間距,兩種方式的含義解釋如下。
?“輸入值”:為默認選項??梢栽谶x定的標注間隔開所輸入的間距距離。如果輸入的值為0,則可以將多個標注對齊在同一平線上。
?“自動(A)”:根據所選擇的基準標注的標注樣式中指定的文字高度自動計算間距。所得的間距距離是標注文字高度的2倍。
