AutoCAD 2016-尺寸關聯

在模型窗口中標注尺寸時，尺寸是自動關聯的，無須進行關聯設置。但是，如果在輸入尺寸文字時不使用系統的測量值，而是由手工輸入尺寸值，那么尺寸文字將不會與圖形對象關聯。

對于沒有關聯，或已經解除了關聯的尺寸對象和圖形對象，重建標注關聯的方法如下。

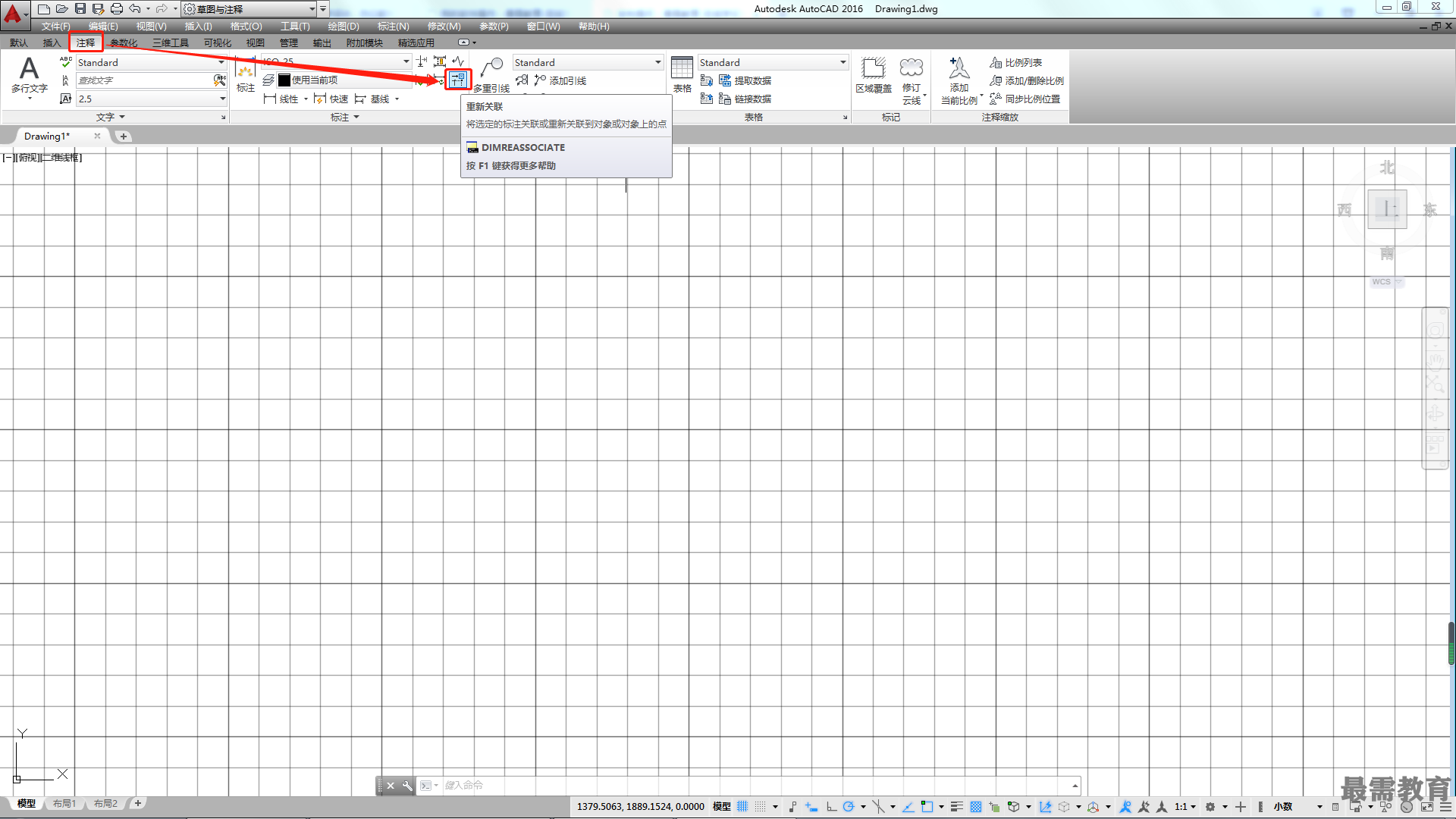

?功能區：在【注釋】選項卡中，單擊【標注】面板中的【重新關聯】按鈕，如圖所示。

?菜單欄：執行【標注】|【重新關聯標注】命令。

?命令行：DIMREASSOCIATE 或 DRE。

執行【重新關聯】命令之后，命令行提示如下。

命令：_dimreassociate

//執行【重新關聯】命令

選擇要重新關聯的標注...

選擇對象或[解除關聯(D)]:找到1個

//選擇要建立關聯的尺寸

選擇對象或[解除關聯(D)]:

指定第一個尺寸界線原點或[選擇對象(S)] <下一個>:

//選擇要關聯的第一點

指定第二個尺寸界線原點 <下一個>:

//選擇要關聯的第二點

每個關聯點提示旁邊都會顯示有一個標記，如果當前標注的定義點與幾何對象之間沒有關聯，則標記將顯示為藍色的“X”；如果定義點與幾何對象之間已有了關聯，則標記將顯示為藍色。
