AutoCAD 2016中創建多行文字

【多行文字】又稱為段落文字，是一種更易于管理的文字對象，可以由兩行以上的文字組成，而且各行文字都是作為一個整體處理。在制圖中常使用多行文字功能創建較為復雜的文字說明，如圖樣的工程說明或技術要求等。與【單行文字】相比，【多行文字】格式更工整規范，可以對文字進行更為復雜的編輯，如為文字添加下劃線，設置文字段落對齊方式，為段落添加編號和項目符號等。

可以通過如下3種方法創建多行文字。

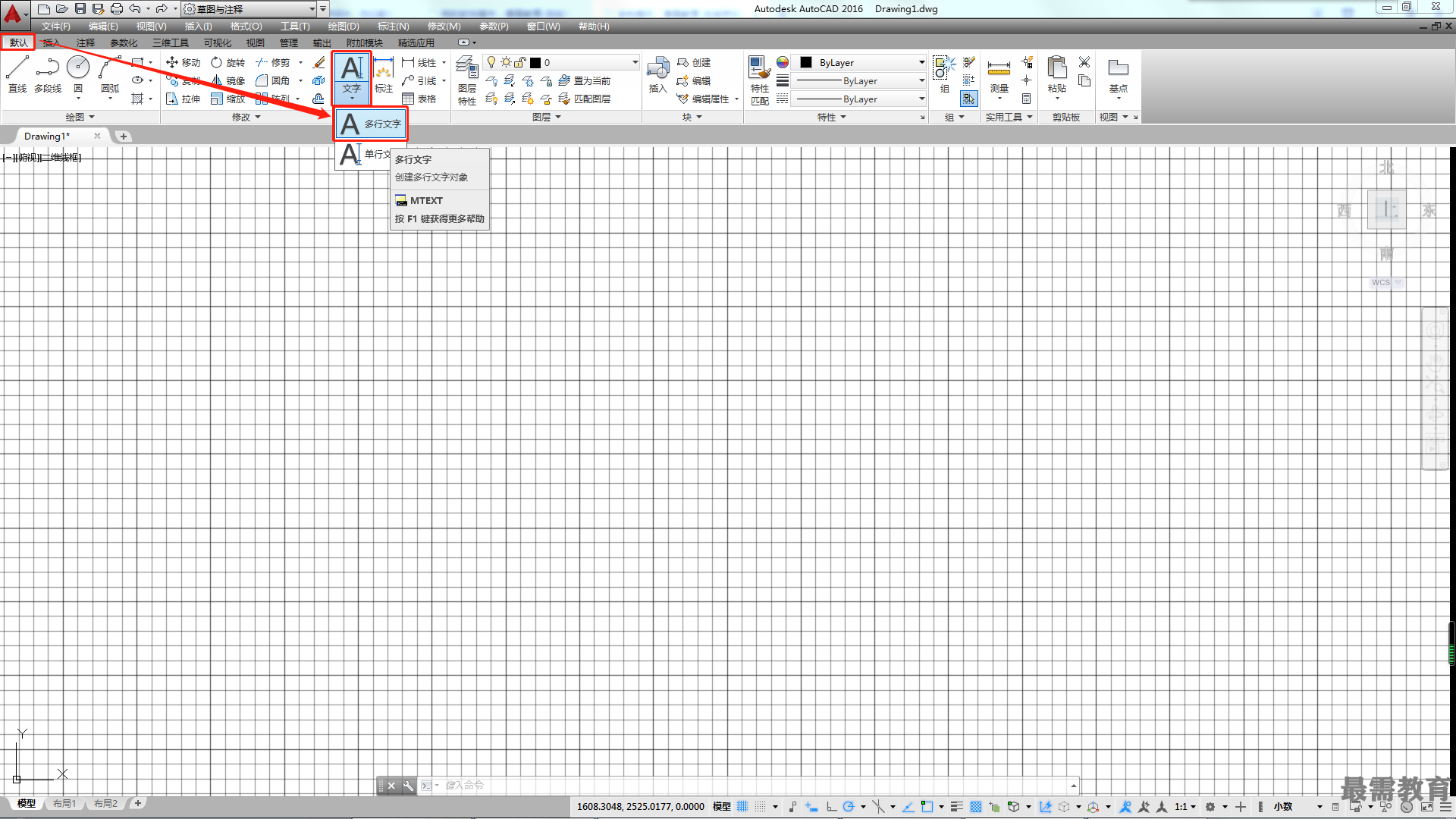

?功能區：在【默認】選項卡中，單擊【注釋】面板上的【多行文字】按鈕，如圖所示。

?菜單欄：選擇【繪圖】|【文字】|【多行文字】命令。

?命令行：T或MT或 MTEXT。

調用該命令后，命令行操作如下。

命令: MTEXT

當前文字樣式:“圖形” 文字高度: 600 注釋性:否

指定第一角點:

//指定多行文字框的第一個角點

指定對角點或[高度(H)/對正(J)/行距(L)/旋轉(R)/樣式(S)寬度(W)/欄(C)]:

//指定多行文字框的對角點

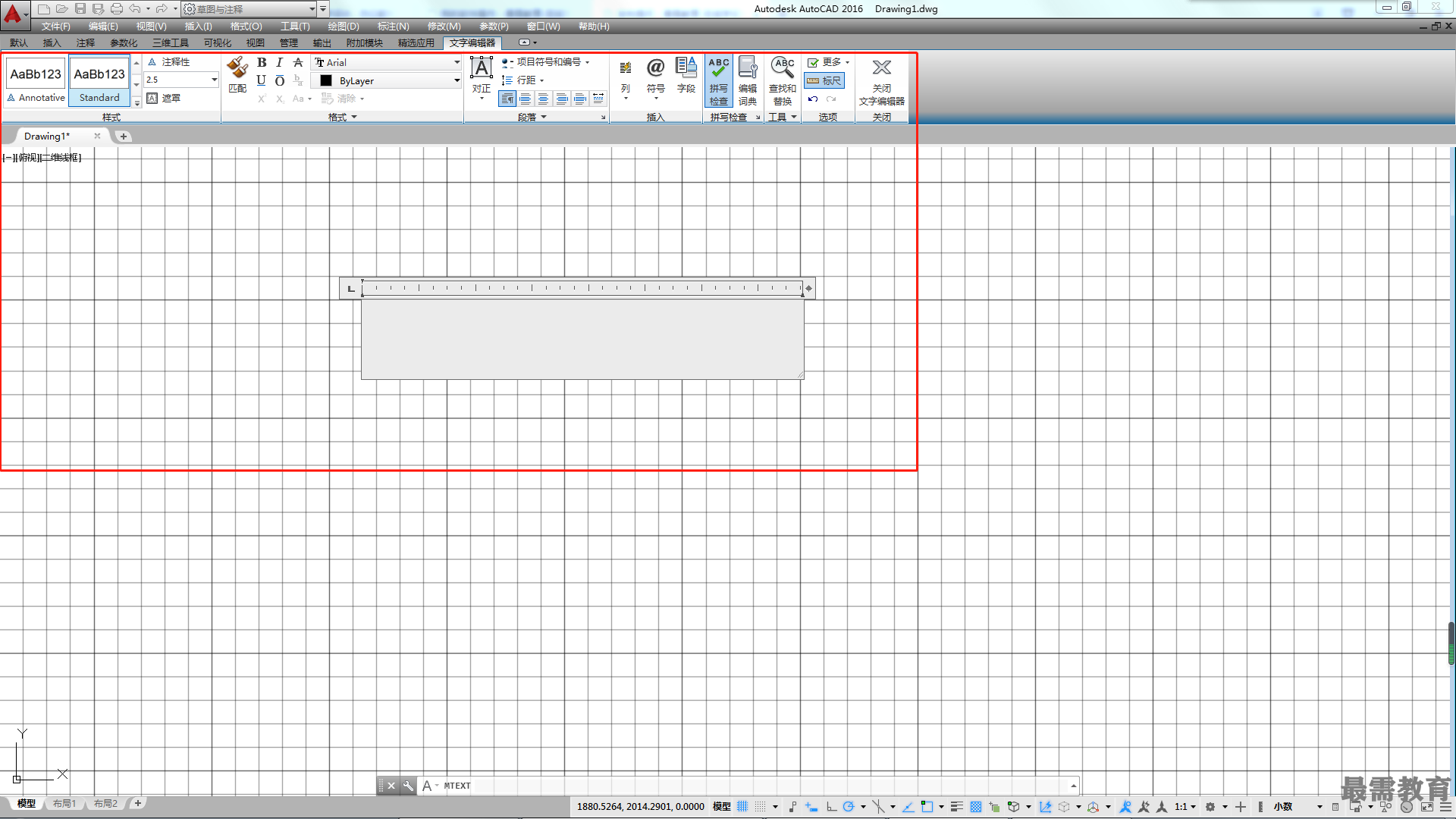

在指定了輸入文字的對角點之后，彈出如圖所示的【文字編輯器】選項卡和編輯框，可以在編輯框中輸入、插入文字。

【多行文字編輯器】由【多行文字編輯框】和【文字編輯器】選項卡組成，它們的作用說明如下。

?【多行文字編輯框】：包含了制表位和縮進，可以十分快捷地對所輸入的文字進行調整。

?【文字編輯器】選項卡:包含【樣式】面板、【格式】面板、【段落】面板、【插入】面板、【拼寫檢查】面板、【工具】面板、【選項】面板和【關閉】面板。在多行文字編輯框中，選中文字，通過【文字編輯器】選項卡中可以修改文字的大小、字體、顏色等，完成在一般文字編輯中常用的一些操作。
