AutoCAD 2016中表格樣式的創建
與文字類似,AutoCAD中的表格也有一定樣式,包括表格內文字的字體、顏色、高度,以及表格的行高、行距等。在插入表格之前,應先創建所需的表格樣式。
創建表格樣式的方法有以下幾種。

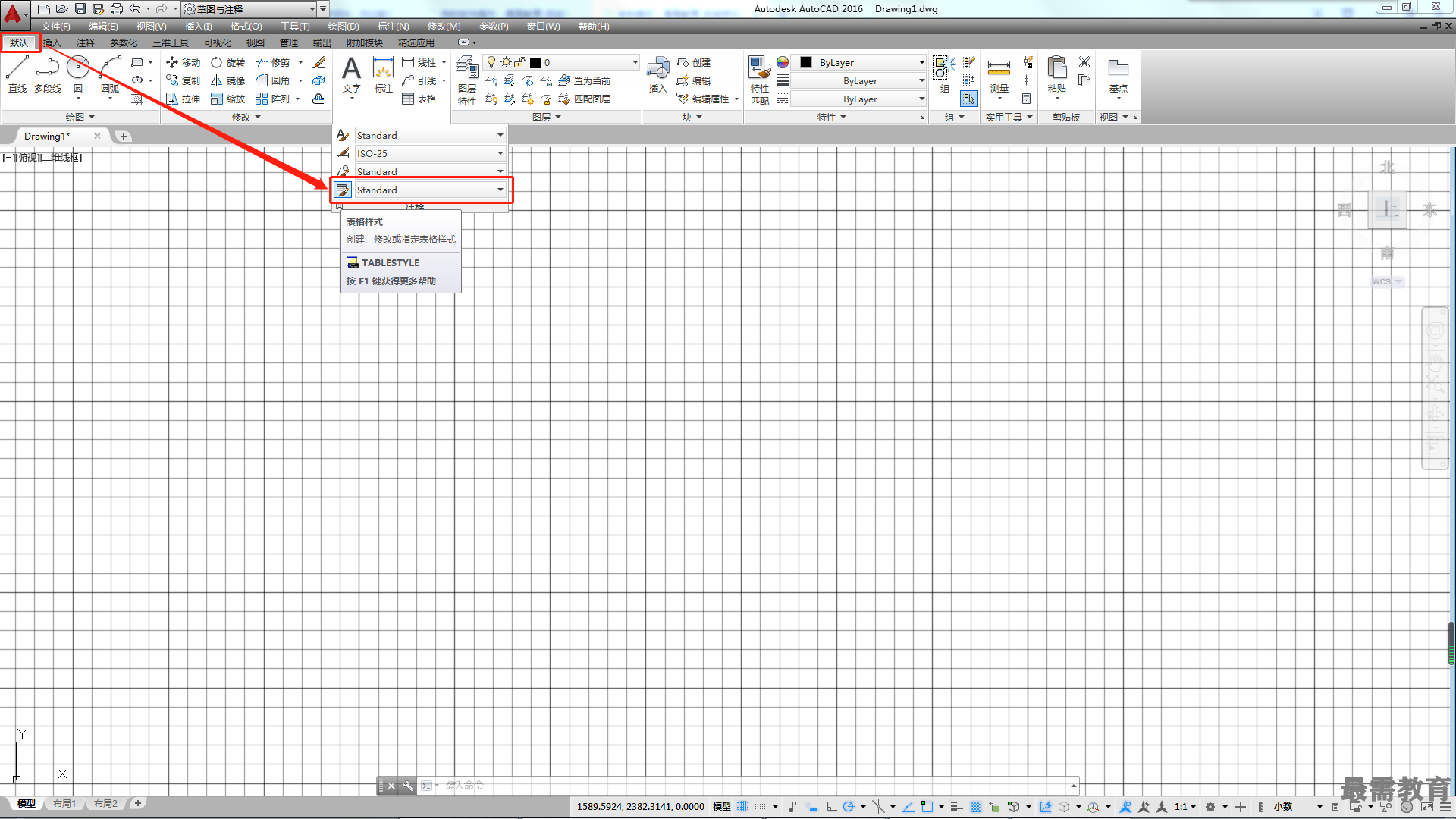

?功能區:在【默認】選項卡中,單擊【注釋】滑出面板上的【表格樣式】按鈕,如圖所示。
?菜單欄:選擇【格式】|【表格樣式】命令。
?命令行:TABLESTYLE或TS。
執行上述任一命令后,系統彈出【表格樣式】對話框,如圖所示。

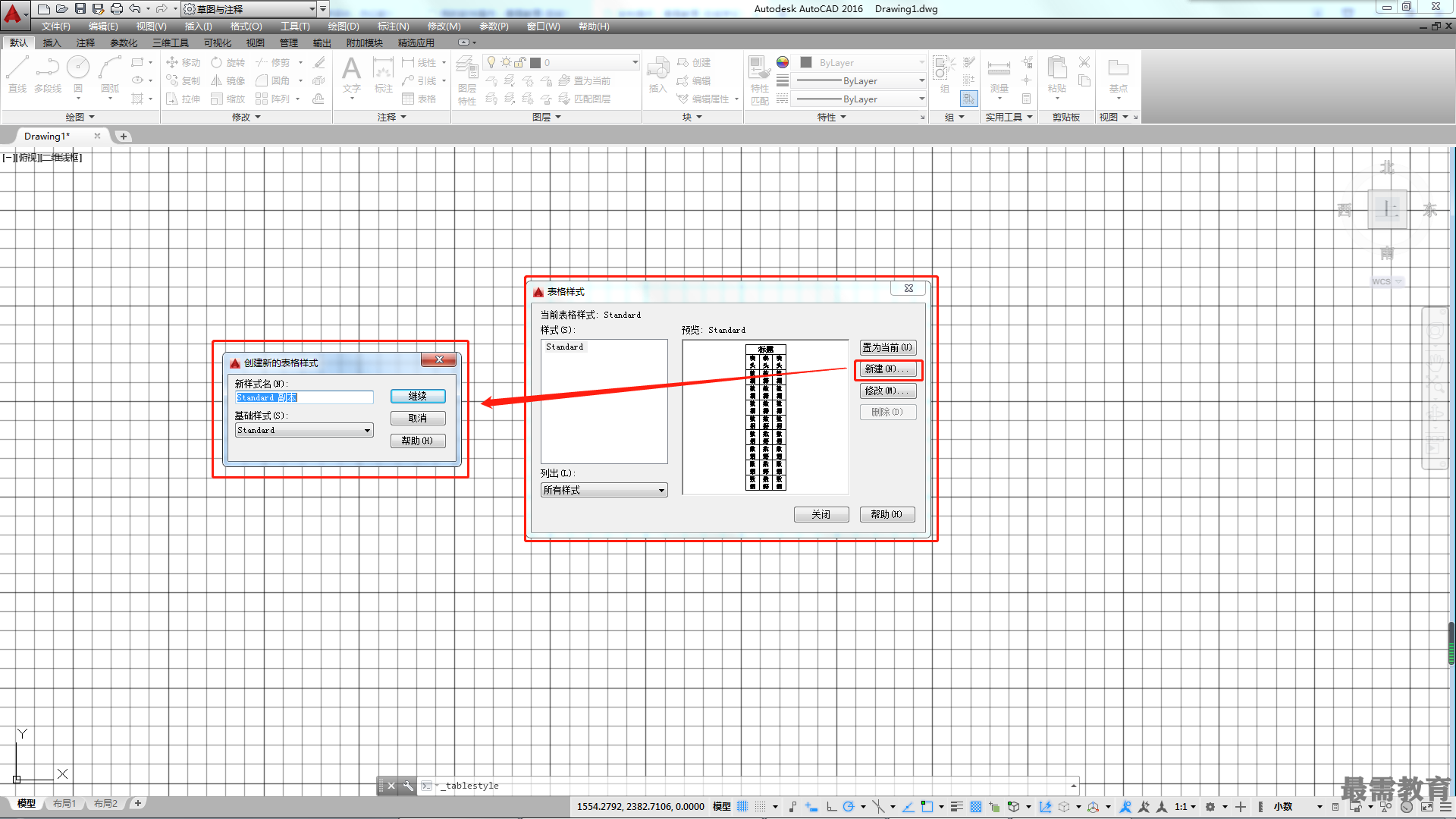

通過該對話框可執行將表格樣式置為當前、修改、刪除或新建操作。單擊【新建】按鈕,系統彈出【創建新的表格樣式】對話框,如圖所示。

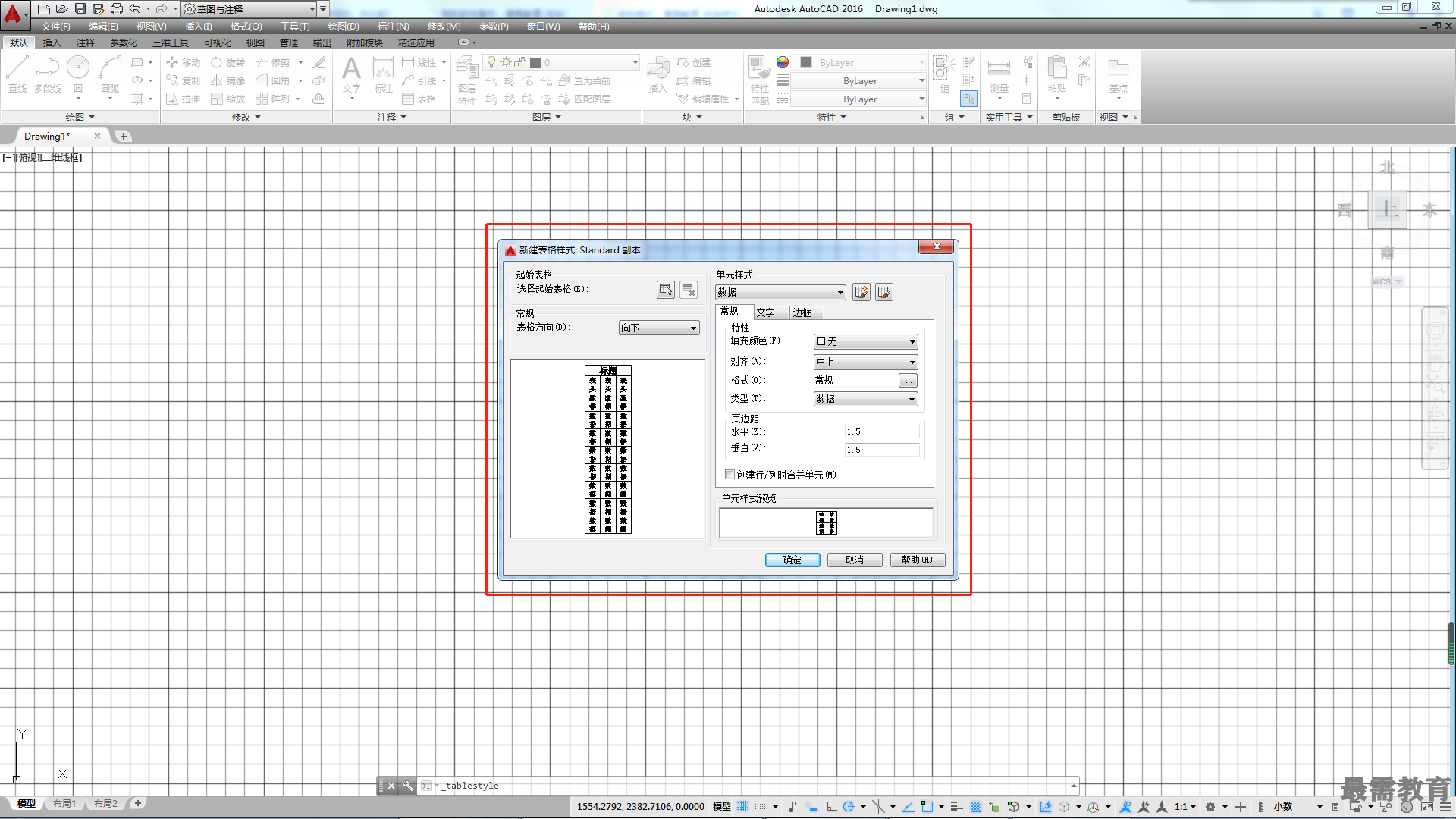

在【新樣式名】文本框中輸入表格樣式名稱,在【基礎樣式】下拉列表框中選擇一個表格樣式,為新的表格樣式提供默認設置,單擊【繼續】按鈕,系統彈出【新建表格樣式】對話框,如圖所示,可以對樣式進行具體設置。
當單擊【新建表格樣式】對話框中【管理單元樣式】 按鈕時,彈出如圖所示【管理單元格式】對話框,在該對話框里可以對單元格式進行添加、刪除和重命名。
【新建表格樣式】對話框由【起始表格】、【常規】、【單元樣式】和【單元樣式預覽】4個區域組成,其各選項的含義如下。
1.【起始表格】區域
該選項允許在圖形中制定一個表格用作樣列來設置此表格樣式的格式。單擊【選擇表格】按鈕,進入繪圖區,可以在繪圖區選擇表格錄入表格?!緞h除表格】按鈕與【選擇表格】按鈕作用相反。
2.【常規】區域
該選項用于更改表格方向,通過【表格方向】下拉列表框選擇【向下】或【向上】來設置表格方向。
?【向下】:創建由上而下讀取的表格,標題行和列都在表格的頂部。
?【向上】:創建由下而上讀取的表格,標題行和列都在表格的底部。
?【預覽框】:顯示當前表格樣式設置效果的樣例。
3.【單元樣式】區域
該區域用于定義新的單元樣式或修改現有單元樣式。

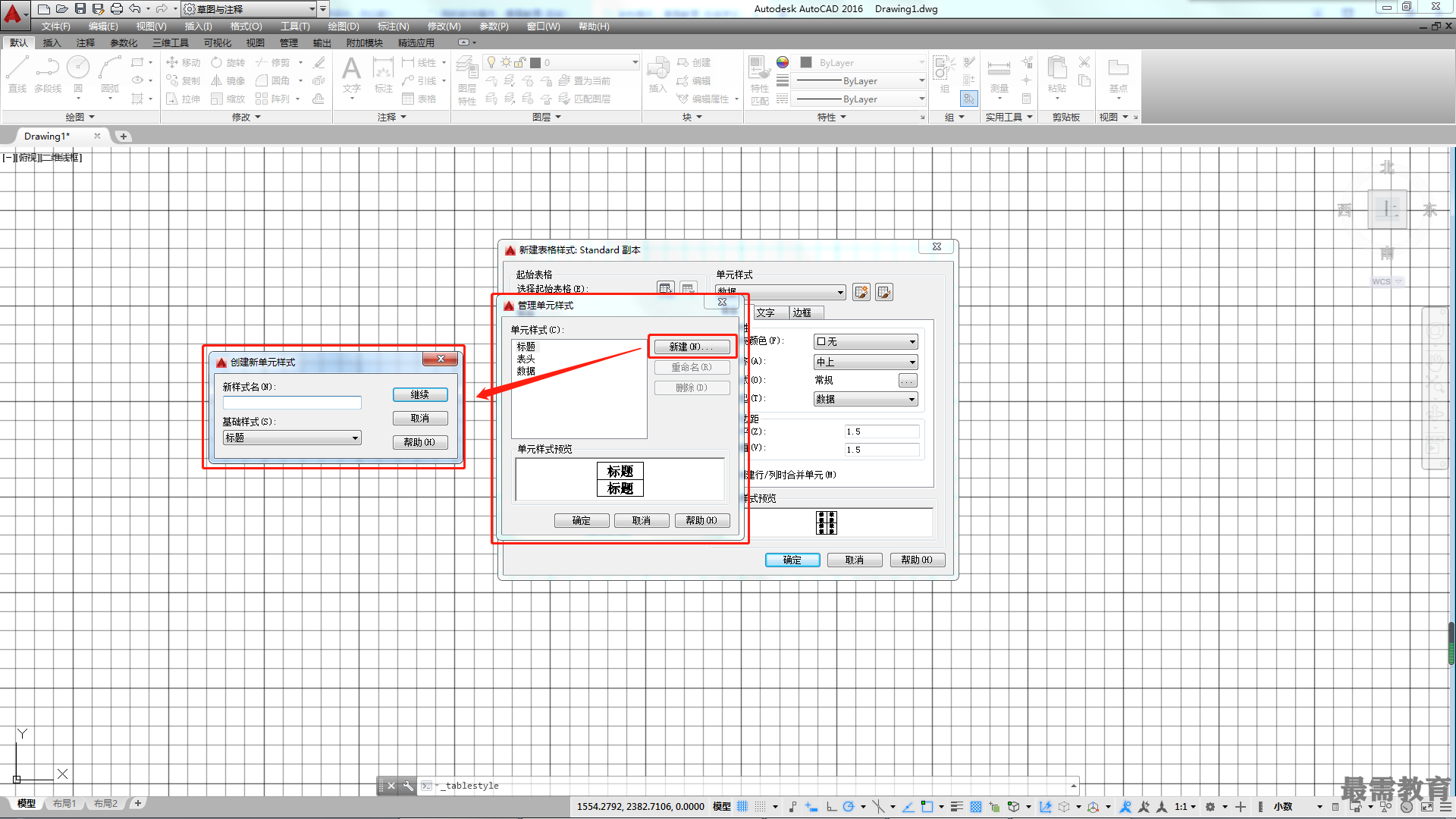

【單元樣式】列表:該列表中顯示表格中的單元樣式。系統默認提供了【數據】、【標題】和【表頭】3種單元樣式,如需要創建新的單元樣式,可以單擊右側第一個【創建新單元樣式】按鈕,打開【創建新單元樣式】對話框,如圖所示。在對話框中輸入新的單元樣式名,單擊【繼續】按鈕創建新的單元樣式。
如單擊右側第二個【管理單元樣式】按鈕時,則彈出如圖所示【管理單元格式】對話框,在該對話框里可以對單元格式進行添加、刪除和重命名。
【單元樣式】區域中還有3個選項卡,如圖所示,各含義分別介紹如下。

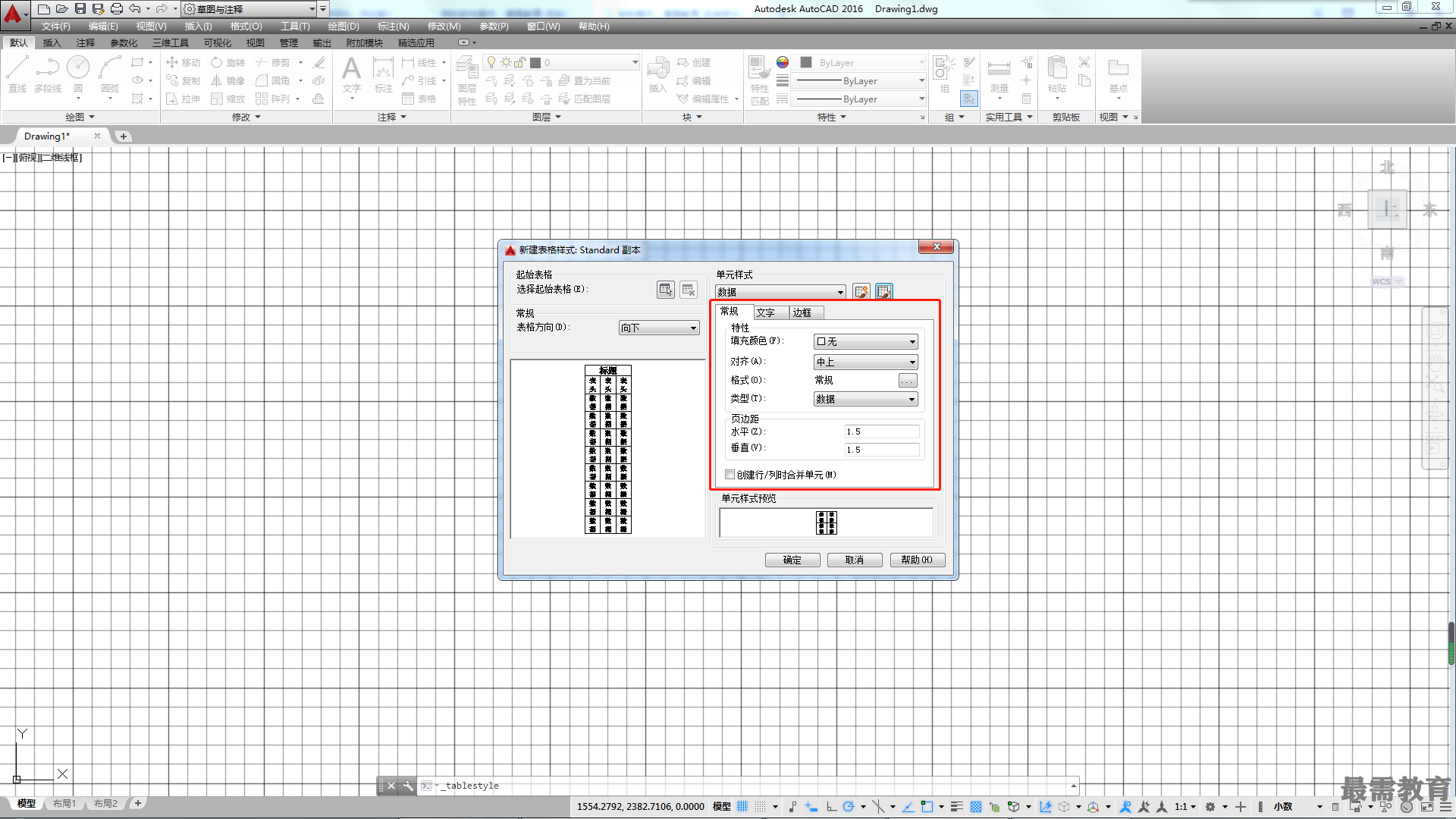

【常規】選項卡
?【填充顏色】:制定表格單元的背景顏色,默認值為【無】。
?【對齊】:設置表格單元中文字的對齊方式。
?【水平】:設置單元文字與左右單元邊界之間的距離。
?【垂直】:設置單元文字與上下單元邊界之間的距離。

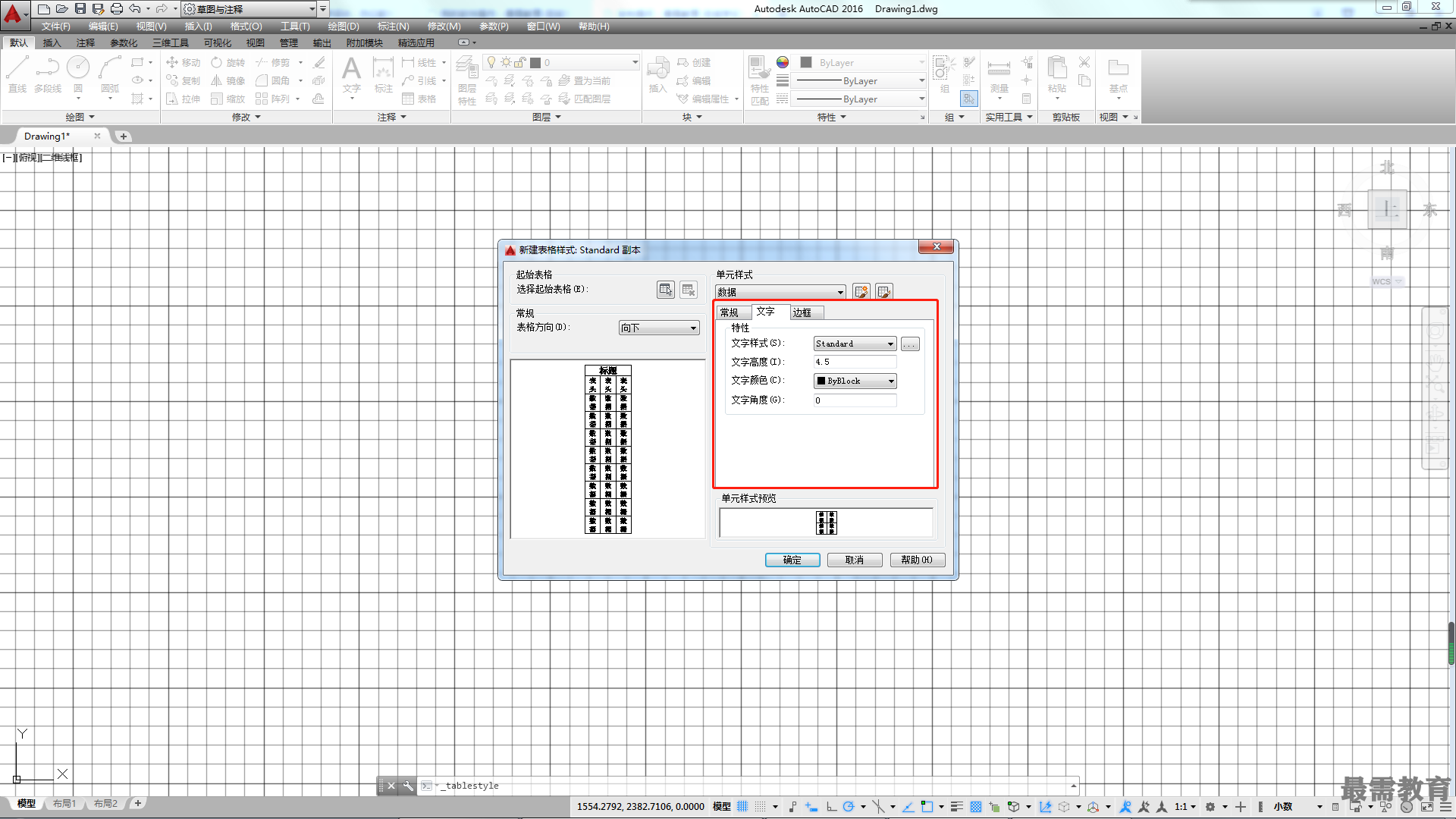

【文字】選項卡
?【文字樣式】:選擇文字樣式,單擊按鈕,打開【文字樣式】對話框,利用它可以創建新的文字樣式。
?【文字角度】:設置文字傾斜角度。逆時針為正,順時針為負。
【邊框】選項卡
?【線寬】:指定表格單元的邊界線寬。
?【顏色】:指定表格單元的邊界顏色。
