AutoCAD 2016中圖層樹狀區

【圖層樹狀區】用于顯示圖形中圖層和過濾器的層次結構列表，其中【全部】用于顯示圖形中所有的圖層,而【所有使用的圖層】過濾器則為只讀過濾器，過濾器按字母順序進行顯示。

【圖層樹狀區】各選項及功能按鈕的作用如下。

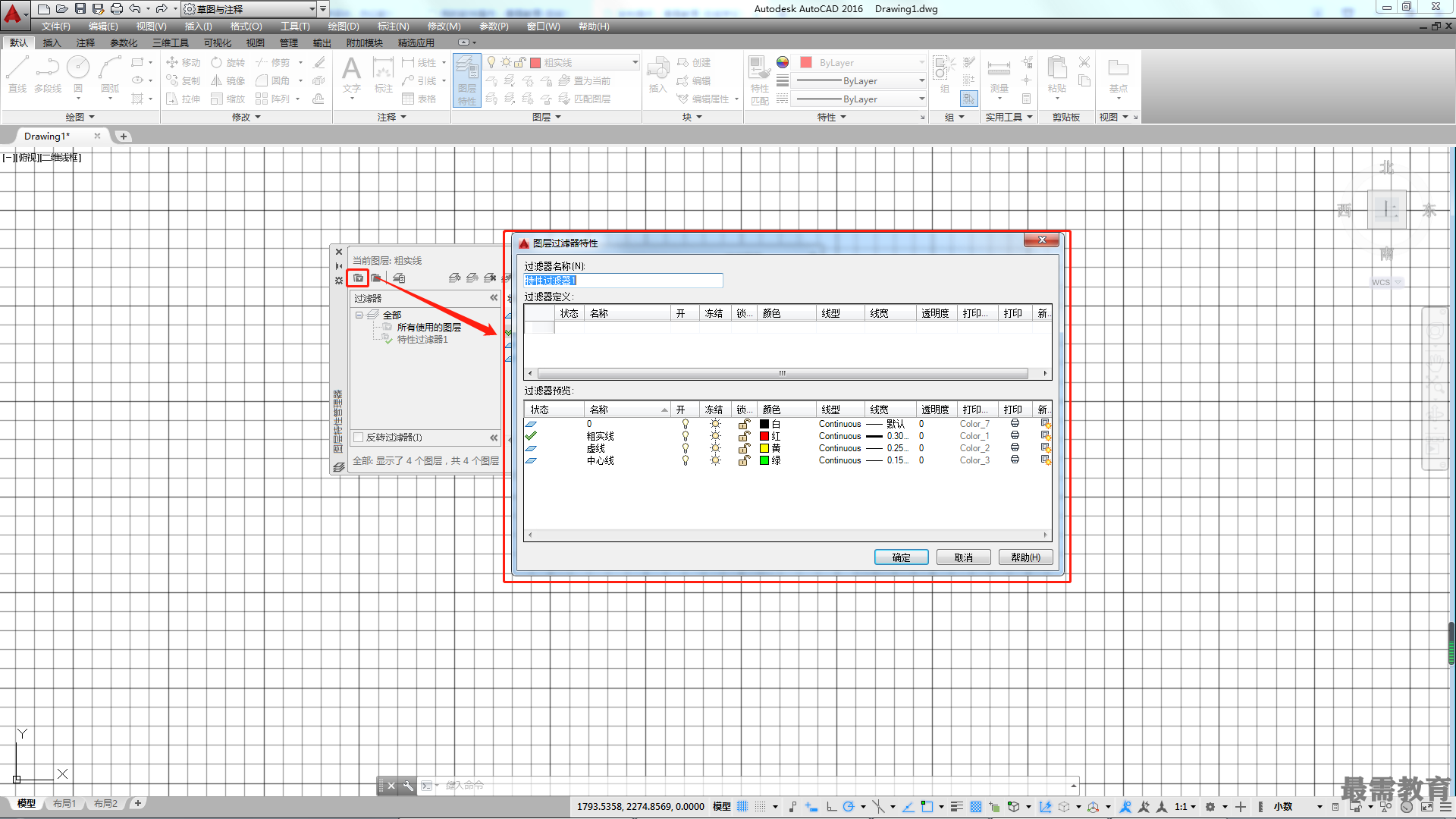

?【新建特性過濾器】按鈕:單擊該按鈕將彈出如圖所示的【圖層過濾器特性】對話框，此時可以根據圖層的若干特性(如顏色、線寬)創建【特性過濾器】。

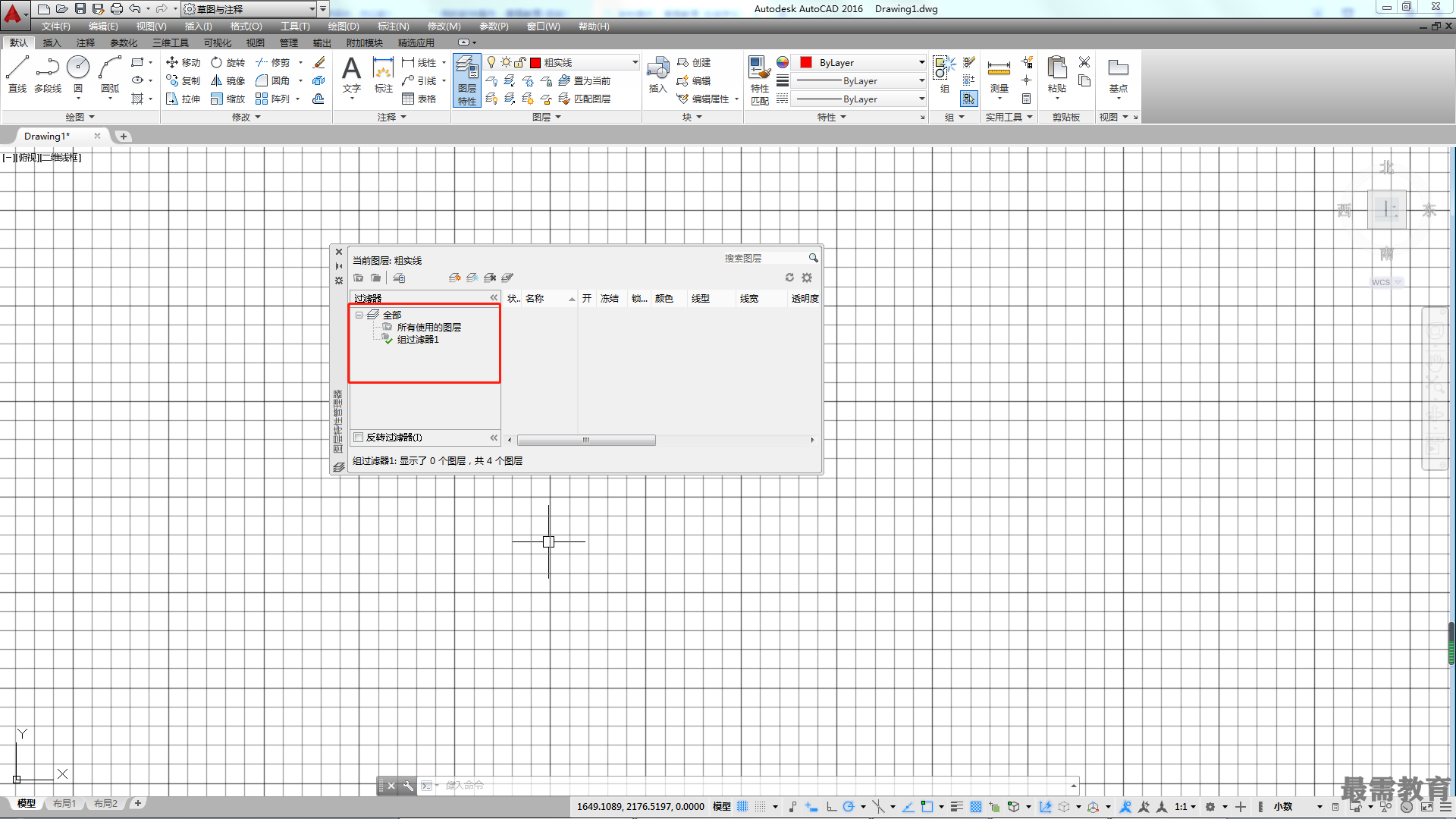

?【新建組過濾器】按鈕:單擊該按鈕可創建【組過濾器】，在【組過濾器】內可包含多個【特性過濾器】,如圖所示。

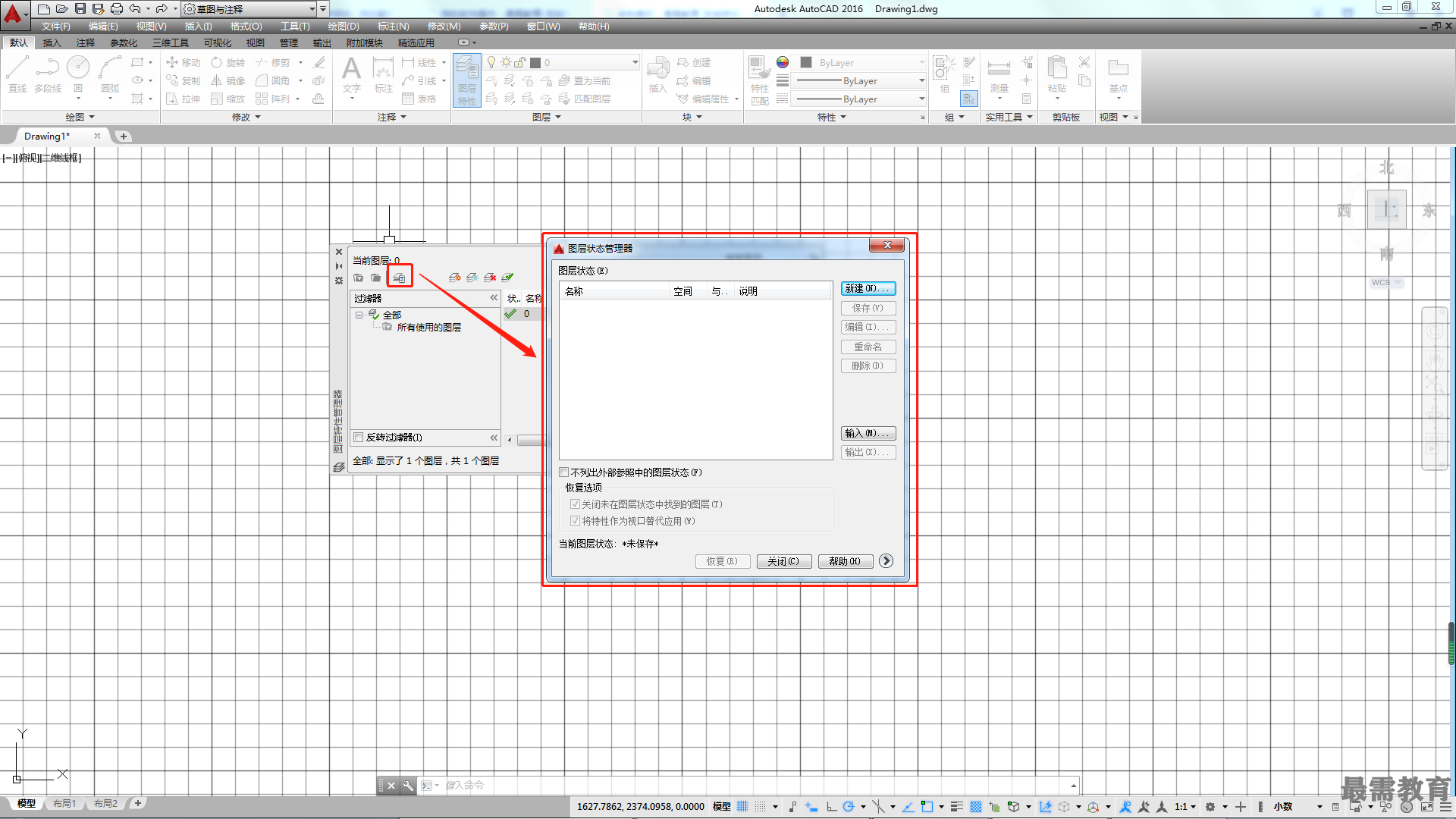

?【圖層狀態管理器】按鈕:單擊該按鈕，將彈出如圖所示的【圖層狀態管理器】對話框，通過該對話框中的列表可以查看當前保存在圖形中的圖層狀態、存在空間、圖層列表是否與圖形中的圖層列表相同，以及可選說明。

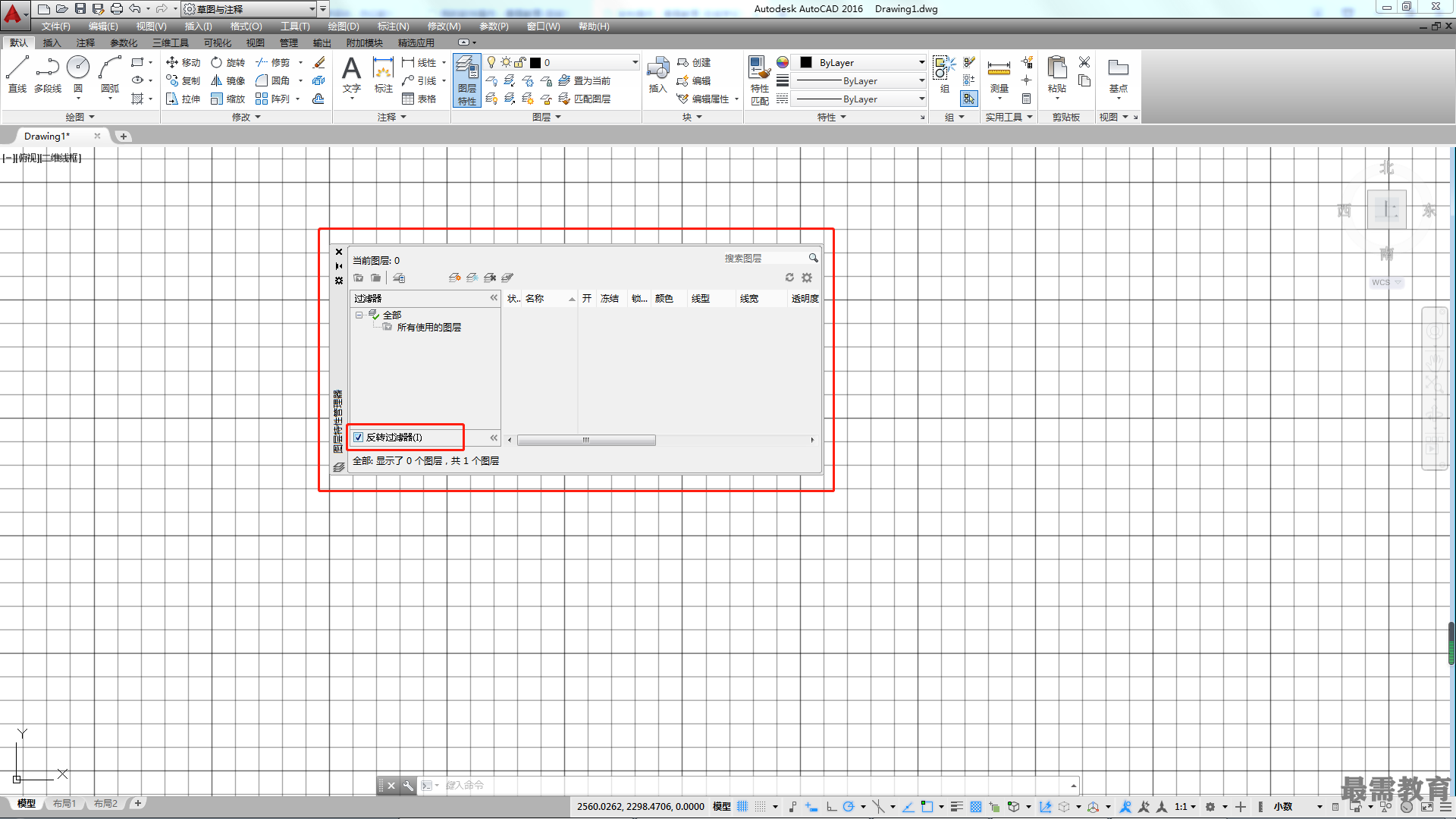

?【反轉過濾器】復選框:勾選該復選框后，將在右側列表中顯示所有與過濾性不符合的圖層，當【特性過濾器】中選擇到所有顏色為綠色的圖層時，勾選該復選框，將顯示所有非綠色的圖層，如圖所示。

?【狀態欄】:在狀態欄內羅列出了當前過濾器的名稱、列表視圖中顯示的圖層數與圖形中的圖層數等信息。
