AutoCAD 2016中設置圖層線型

線型是指圖形基本元素中線條的組成和顯示方式，如實線、中心線、點畫線、虛線等。通過線型的區別，可以直觀判斷圖形對象的類別。在AutoCAD中默認的線型是實線（Continuous)，其他的線型需要加載才能使用。

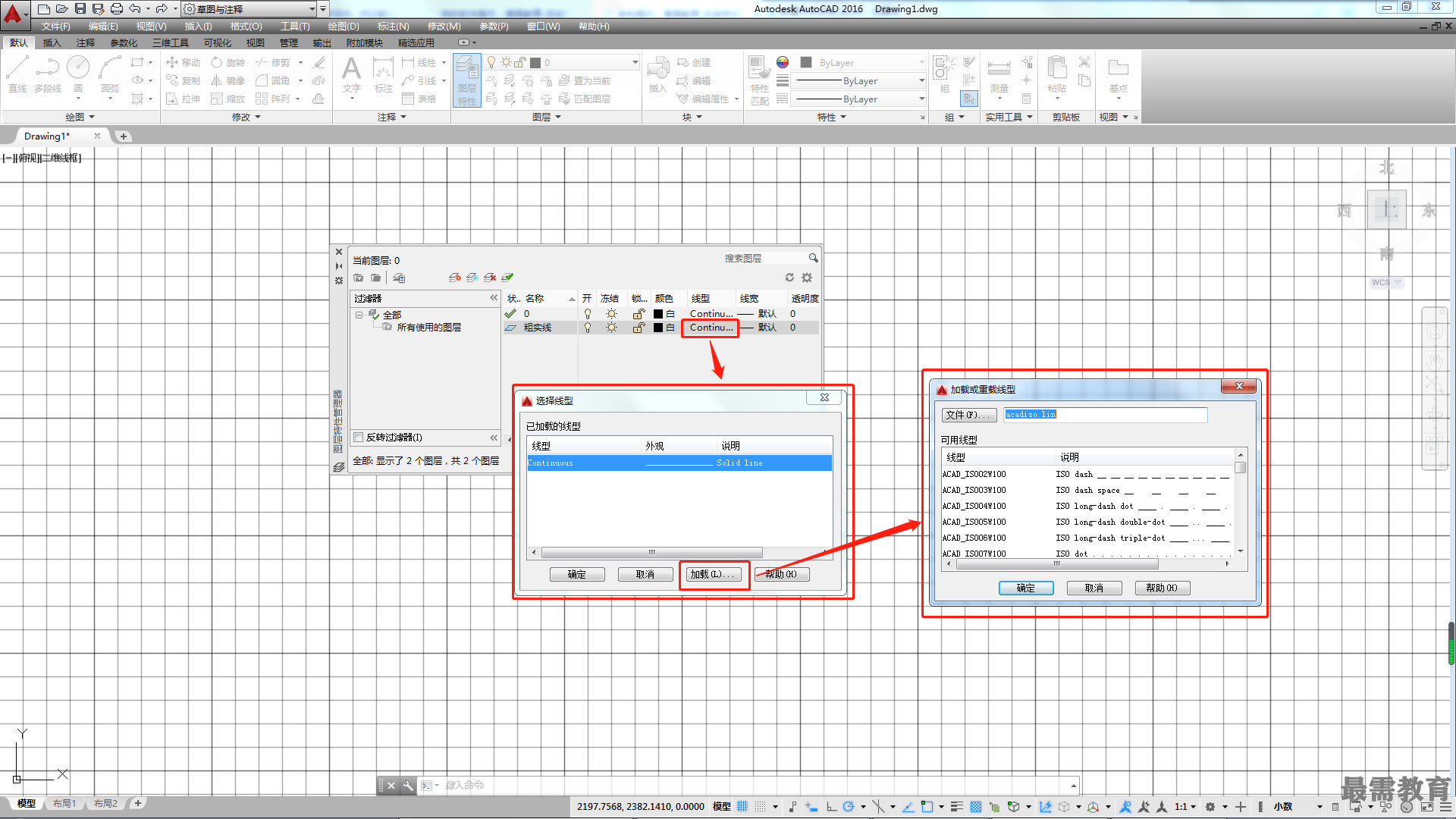

在【圖層特性管理器】選項板中，單擊某一圖層對應的【線型】項目，彈出【選擇線型】對話框，如圖所示。在默認狀態下，【選擇線型】對話框中只有Continuous—種線型。如果要使用其他線型，必須將其添加到【選擇線型】對話框中。單擊【加載】按鈕，彈出【加載或重載線型】對話框，如圖所示，從對話框中選擇要使用的線型，單擊【確定】按鈕，完成線型加載。
