AutoCAD 2016中外部圖塊
內部塊僅限于在創建塊的圖形文件中使用,當其他文件中也需要使用時,則需要創建外部塊,也就是永久塊。外部圖塊不依賴于當前圖形,可以在任意圖形文件中調用并插入。使用【寫塊】命令可以創建外部塊。
調用【寫塊】命令的方法如下。
?命令行:在命令行中輸入"WBLOCK/W"

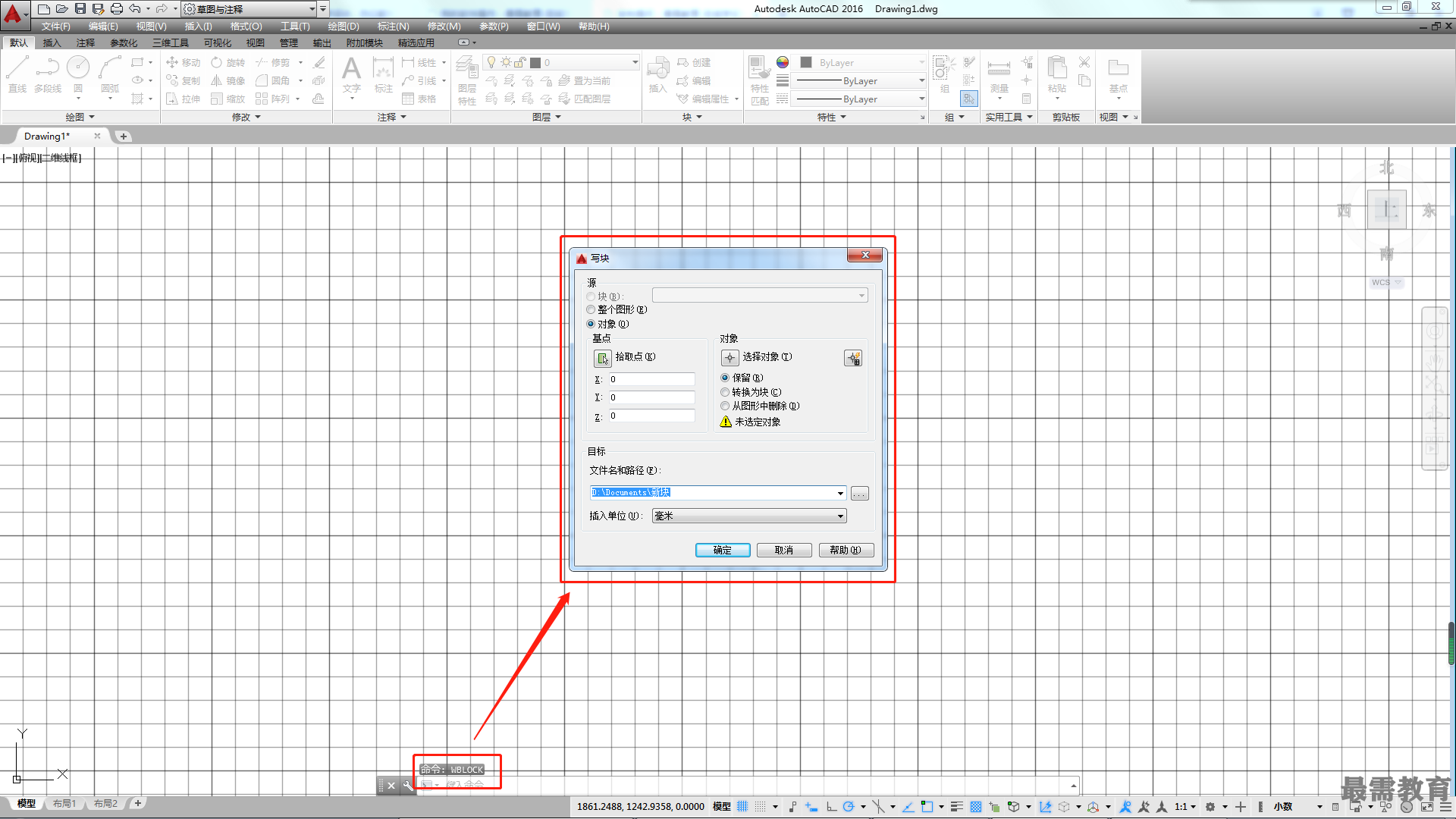

執行該命令后,系統彈出【寫塊】對話框,如圖所示。
【寫塊】對話框常用選項介紹如下。
?【塊】:將已定義好的塊保存,可以在下拉列表中選擇已有的內部塊,如果當前文件中沒有定義塊,該按鈕不可用。
?【整個圖形】:將當前工作區中的全部圖形保存為外部塊。
?【對象】:選擇圖形對象定義為外部塊。該項為默認選項,一般情況下選擇此項即可。
?【拾取點】按鈕:單擊該按鈕,系統切換到繪圖窗口中拾取基點。
?【選擇對象】按鈕:單擊該按鈕,系統切換到繪圖窗口中拾取創建塊的對象。
?【保留】單選按鈕:創建塊后保留源對象不變。
?【從圖形中刪除】:將選定對象另存為文件后,從當前圖形中刪除它們。
?【目標】:用于設置塊的保存路徑和塊名。單擊該選項組【文件名和路徑】文本框右邊的按鈕,可以在打開的對話框中選擇保存路徑。
