AutoCAD 2016:動態圖塊

在AutoCAD中，可以為普通圖塊添加動作，將其轉換為動態圖塊，動態圖塊可以直接通過移動動態夾點來調整圖塊大小、角度，避免了頻繁的參數輸入或命令調用（如縮放、旋轉、鏡像命令等），使圖塊的操作變得更加輕松。

創建動態塊的步驟有兩步：一是往圖塊中添加參數, 二是為添加的參數添加動作。動態塊的創建需要使用【塊編輯器】。塊編輯器是一個專門的編寫區域，用于添加能夠使塊成為動態塊的元素。

調用【塊編輯器】命令的方法如下。

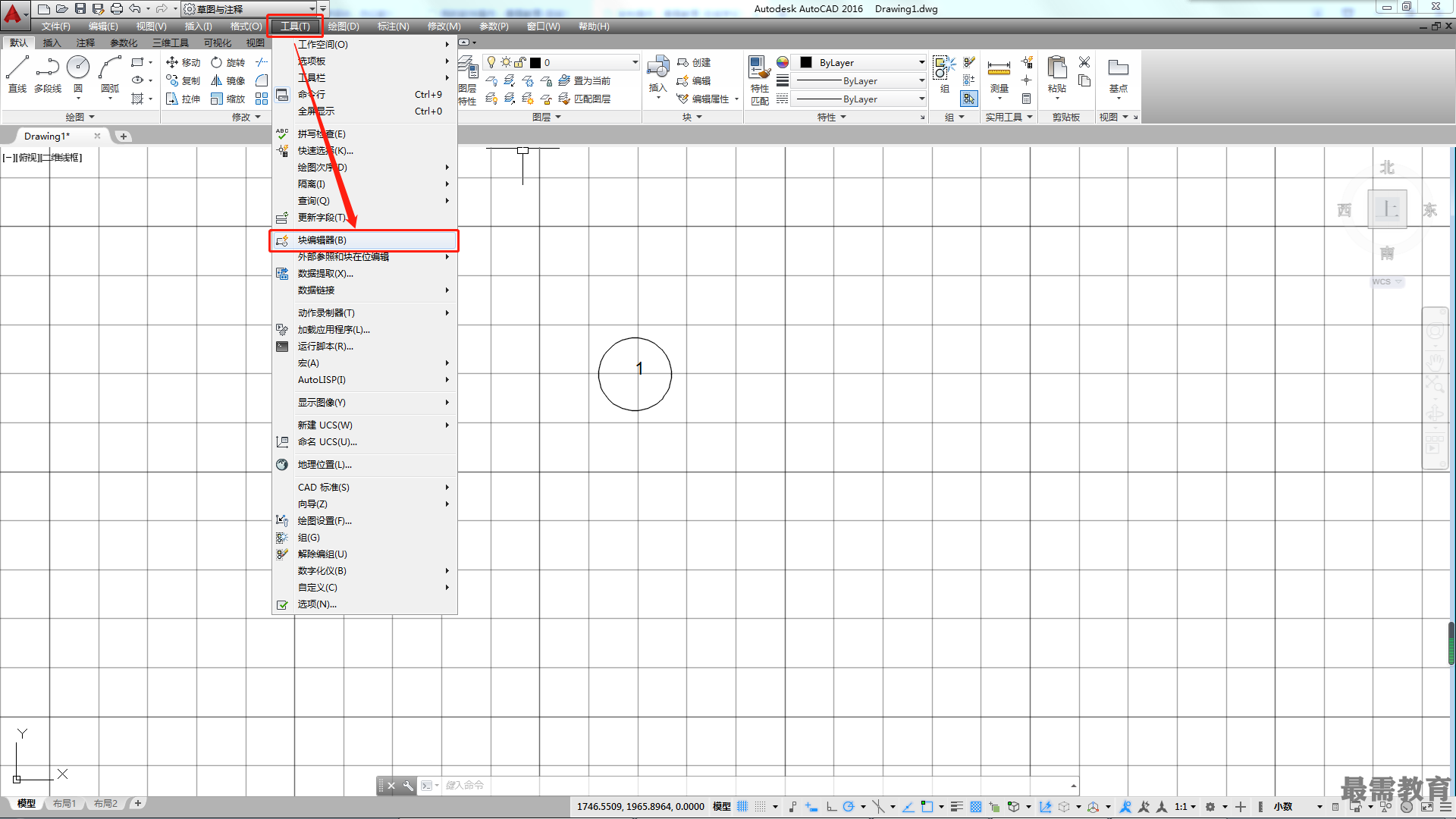

?菜單欄：執行【工具】丨【塊編輯器】命令。

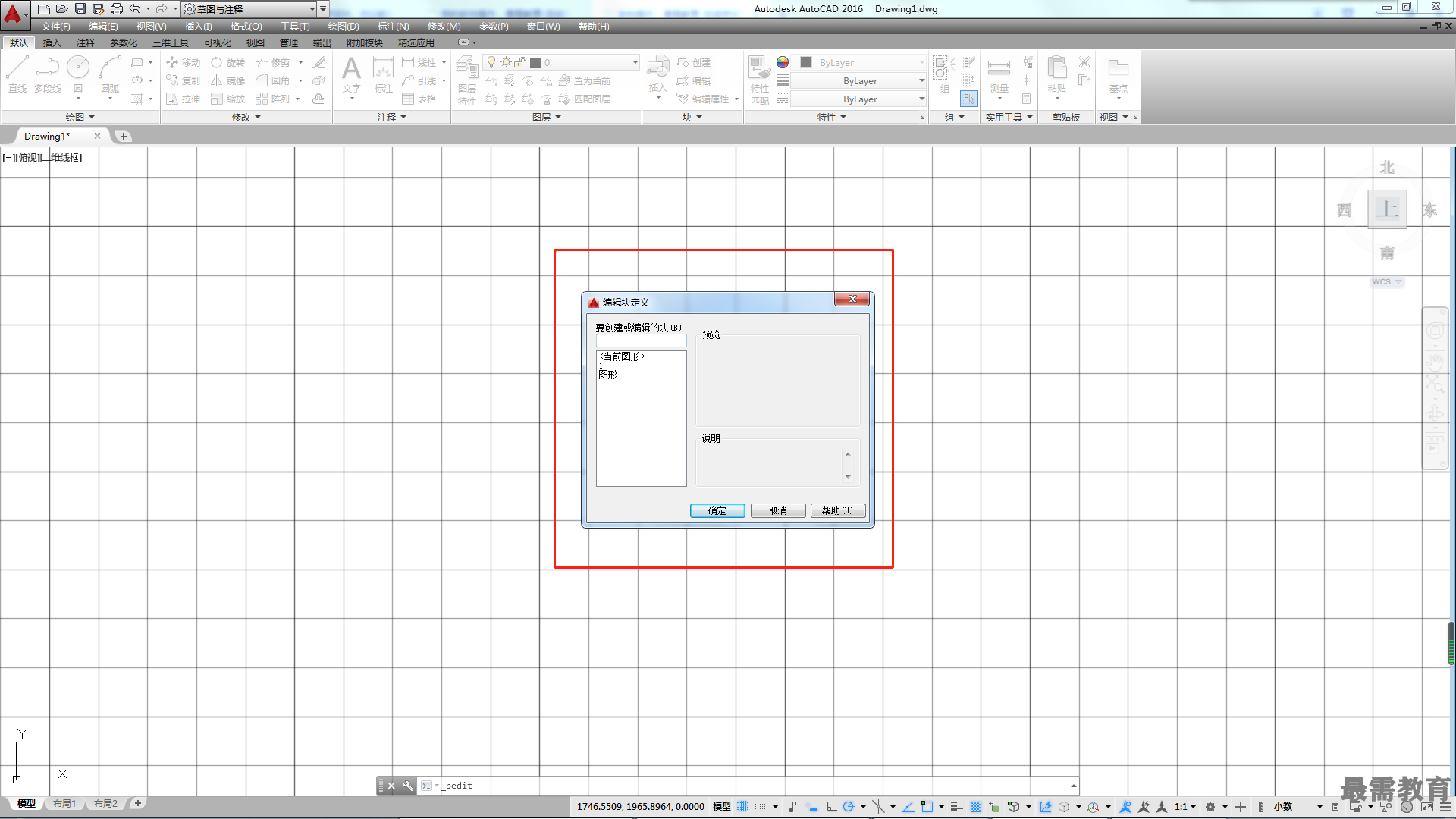

?命令行：在命令行中輸入“BEDIT/BE”。

?功能區：在【插入】選項卡中，單擊【塊】面板中的【塊編輯器】按鈕。
