AutoCAD 2016中設計中心窗口

提問人:卓娟發布時間:2021-01-30

在AutoCAD 2016中進入【設計中心】有以下兩種常用方法。

?快捷鍵: Ctr1+2。

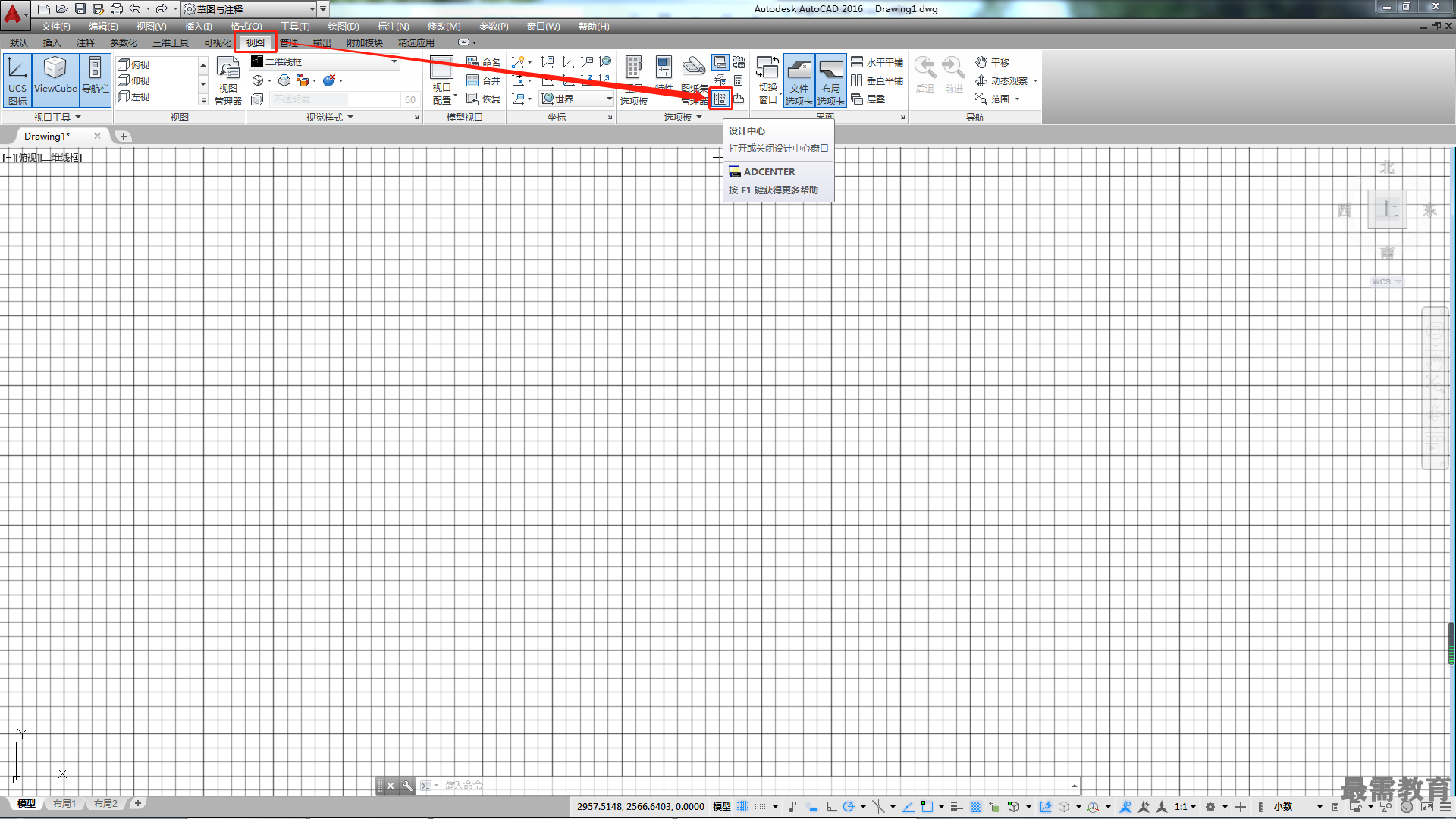

?功能區:在【視圖】選項卡中,單擊【選項板】面板中的【設計中心】工具按鈕。

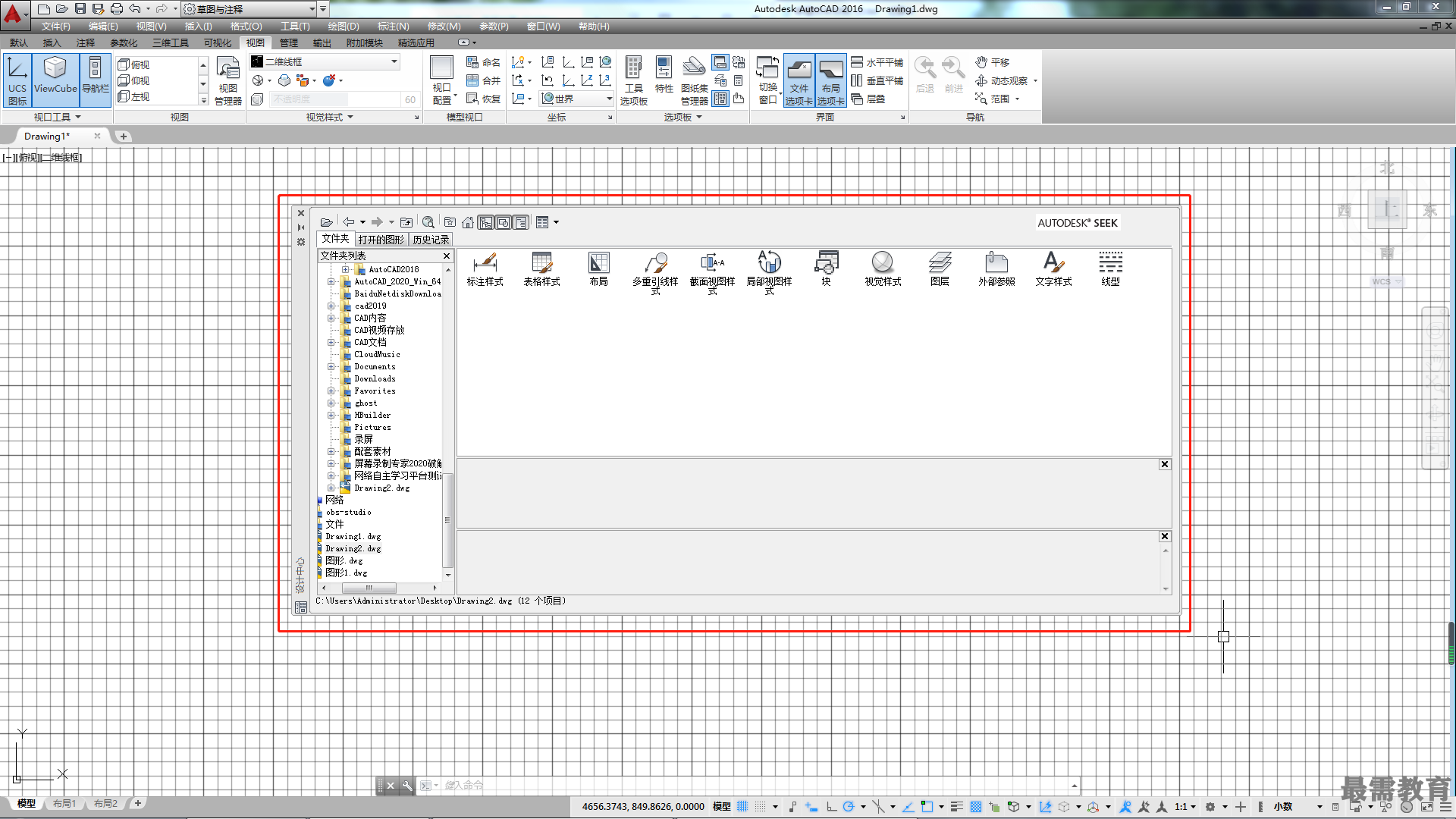

執行上述任一命令后,均可打開AutoCAD【設計中心】選項板,如圖所示。


設計中心窗口的按鈕和選項卡的含義及設置方法如下所述。

1.選項卡操作

在設計中心中,可以在4個選項卡之間進行切換,各選項含義如下。

?文件夾:指定文件夾列表框中的文件路徑(包括網絡路徑) ,右側顯示圖形信息。

?打開的圖形:該選項卡顯示當前已打開的所有圖形,并在右方的列表框中包括圖形中的塊、圖層、線型、文字樣式、標注樣式和打印樣式。

?歷史記錄:該選項卡中顯示最近在設計中心打開的文件列表。

2.按鈕操作

在【設計中心】選項卡中,要設置對應選項卡中樹狀視圖與控制板中顯示的內容,可以單擊選項卡上方的按鈕執行相應的操作,各按鈕的含義如下。

?【加載】按鈕:使用該按鈕通過桌面、收藏夾等路徑加載圖形文件。

?【搜索】按鈕:用于快速查找圖形對象。

?【搜藏夾】按鈕:通過收藏夾來標記存放在本地硬盤和網頁中常用的文件。

?【主頁】按鈕:將設計中心返回到默認文件夾。

?【樹狀圖切換】按鈕:使用該工具打開/關閉樹狀視圖窗口。

?預覽按鈕:使用該工具打開/關閉選項卡右下側窗格。

?說明按鈕:打開或關閉說明窗格,以確定是否顯示說明窗格內容。

?視圖按鈕:用于確定控制板顯示內容的顯示格式。
