AutoCAD 2016中插入設計中心圖形
使用AutoCAD設計中心最終的目的是在當前圖形中調入塊、引用圖像和外部參照,并且在圖形之間復制塊、圖層、線型、文字樣式、標注樣式及用戶定義的內容等。也就是說根據插入內容類型的不同,對應插入設計中心圖形的方法也不相同。
1.插入塊
通常情況下執行【插入塊】操作可根據設計需要確定插入方式。
?自動換算比例插入塊:選擇該方法插入塊時,可從設計中心窗口中選擇要插入的塊,并拖動到繪圖窗口。移到插入位置時釋放鼠標,即可實現塊的插入操作。

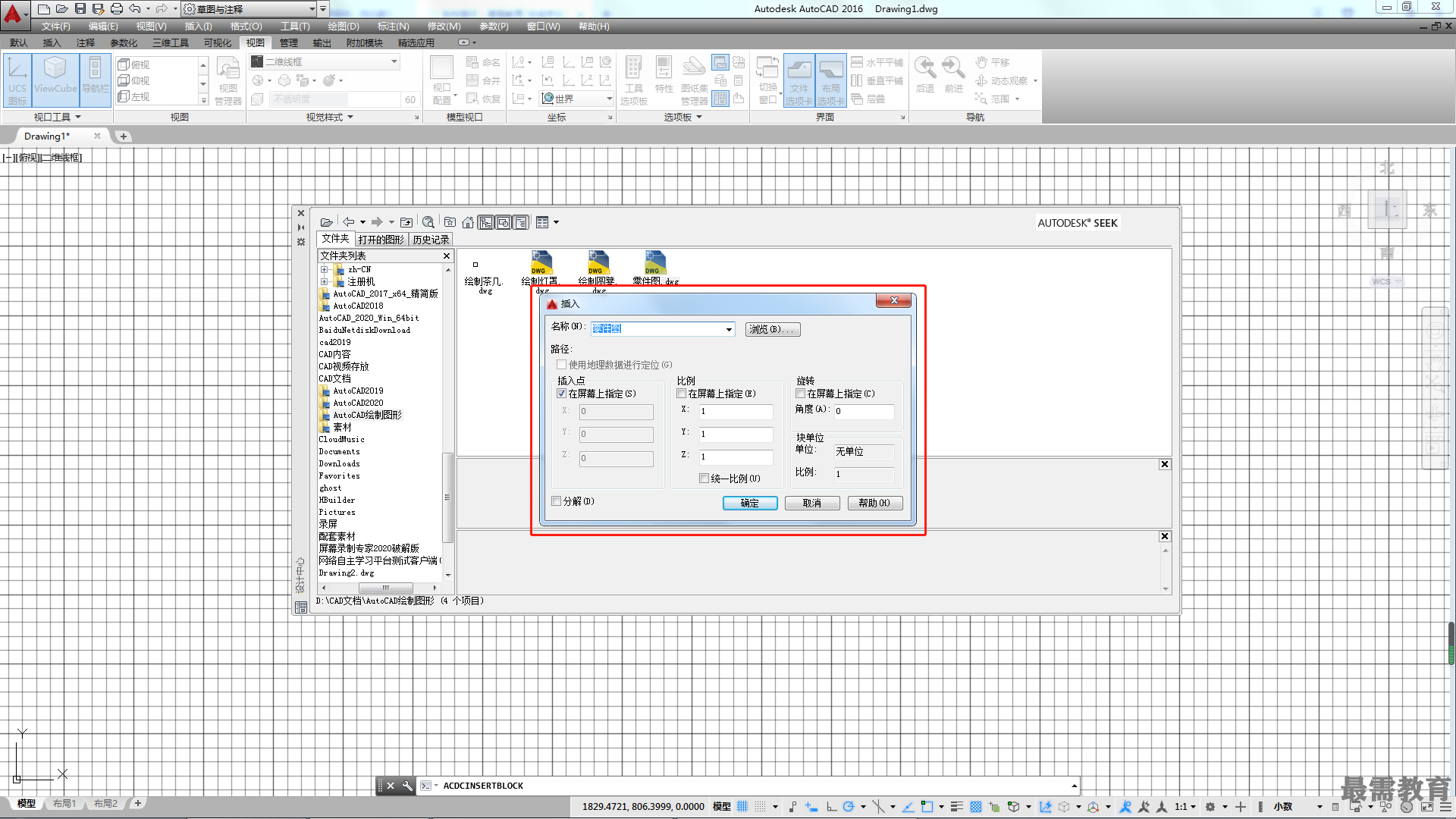

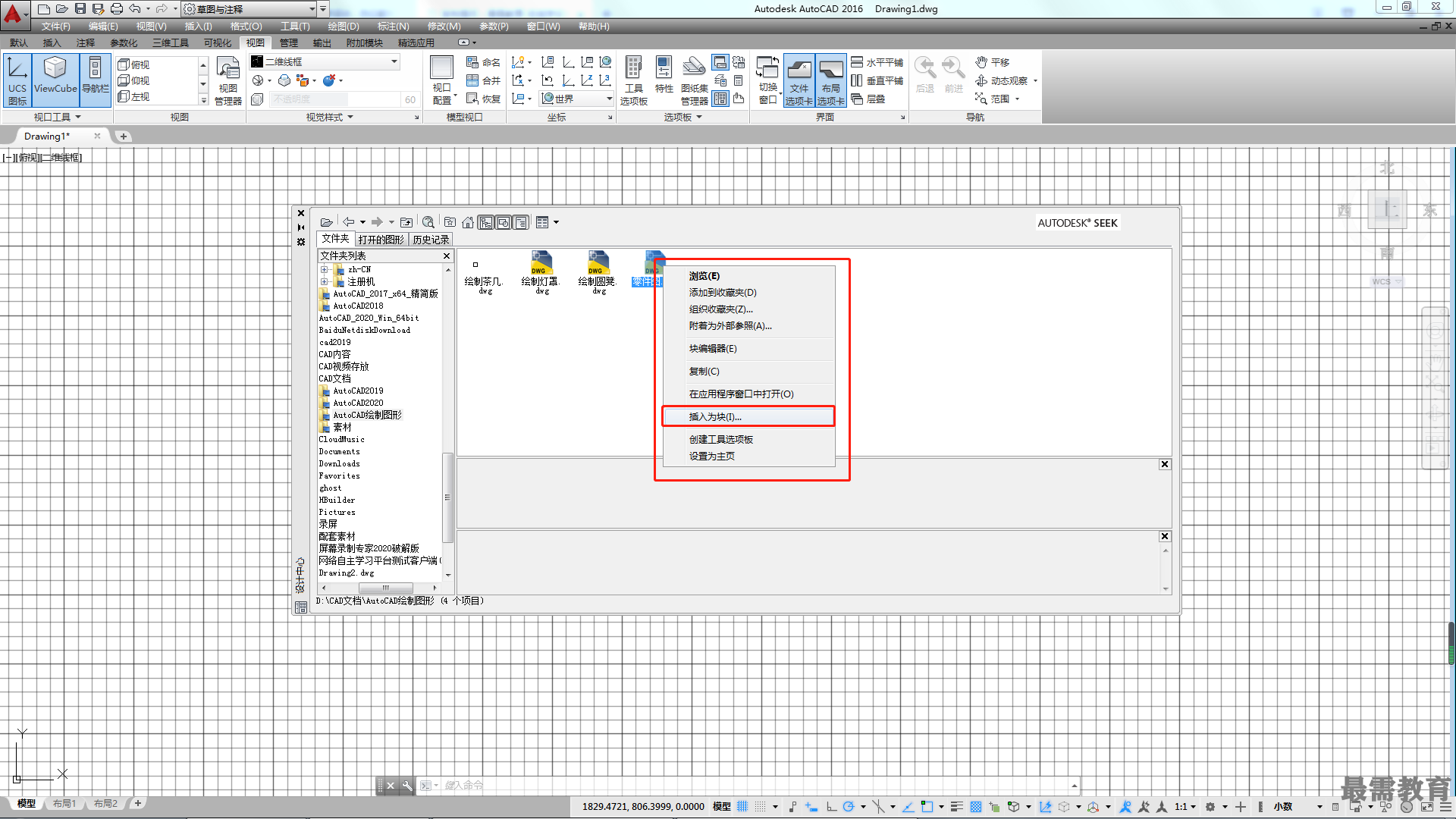

?常規插入塊:在【設計中心】對話框中選擇要插入的塊,然后用鼠標右鍵將該塊拖動到窗口后釋放鼠標,此時將彈出一個快捷菜單,選擇【插入塊】選項, 即可彈出【插入塊】對話框,可按照插入塊的方法確定插入點、插入比例和旋轉角度,將該塊插入到當前圖形中。
2.復制對象
復制對象就在控制板中展開相應的塊、圖層、標注樣式列表,然后選中某個塊、圖層或標注樣式,并將其拖入到當前圖形,即可獲得復制對象效果。如果按住鼠標右鍵將其拖入當前圖形,此時系統將彈出一個快捷菜單,通過此菜單可以進行相應的操作。
3.以動態塊形式插入圖形文件
要以動態塊形式在當前圖形中插入外部圖形文件,只需要通過右鍵快捷菜單,執行【塊編輯器】命令即可,此時系統將打開【塊編輯器】窗口,可以通過該窗口將選中的圖形創建為動態圖塊。
4.引入外部參照
從【設計中心】對話框選擇外部參照,用鼠標右鍵將其拖動到繪圖窗口后釋放,在彈出的快捷菜單中選擇【附加為外部參照】命令,彈出【外部參照】對話框,可以在其中確定插入點、插入比例和旋轉角度。
