AutoCAD 2016:使用邊界工具創建面域
提問人:卓娟發布時間:2021-01-30
【邊界】命令的啟動方式有以下幾種。
?功能區:單擊【創建】面板中的【邊界】工具按鈕,如圖所示。

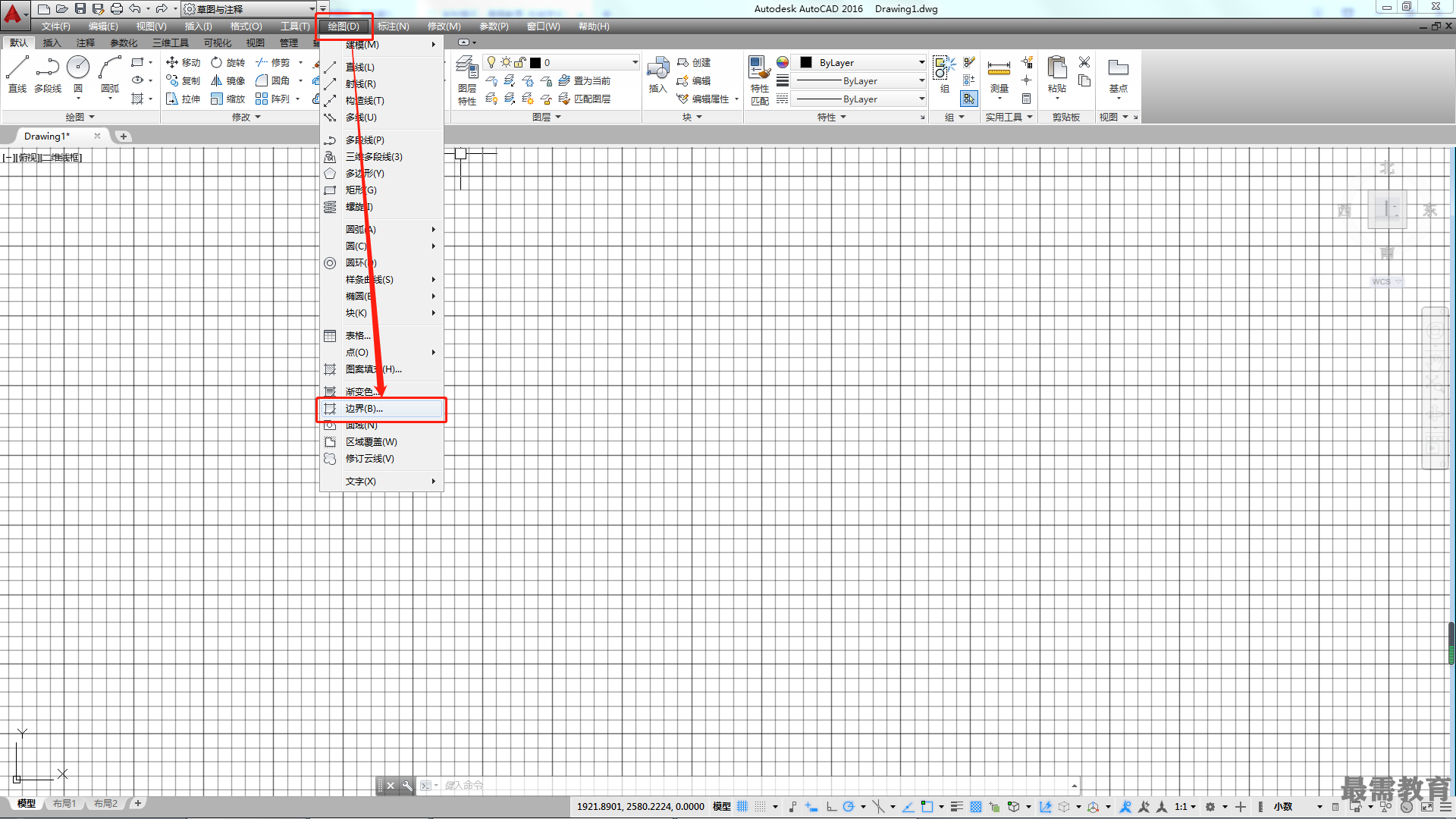

?菜單欄:執行【繪圖】|【邊界】命令。
?命令行: BOUNDARY 或BO。

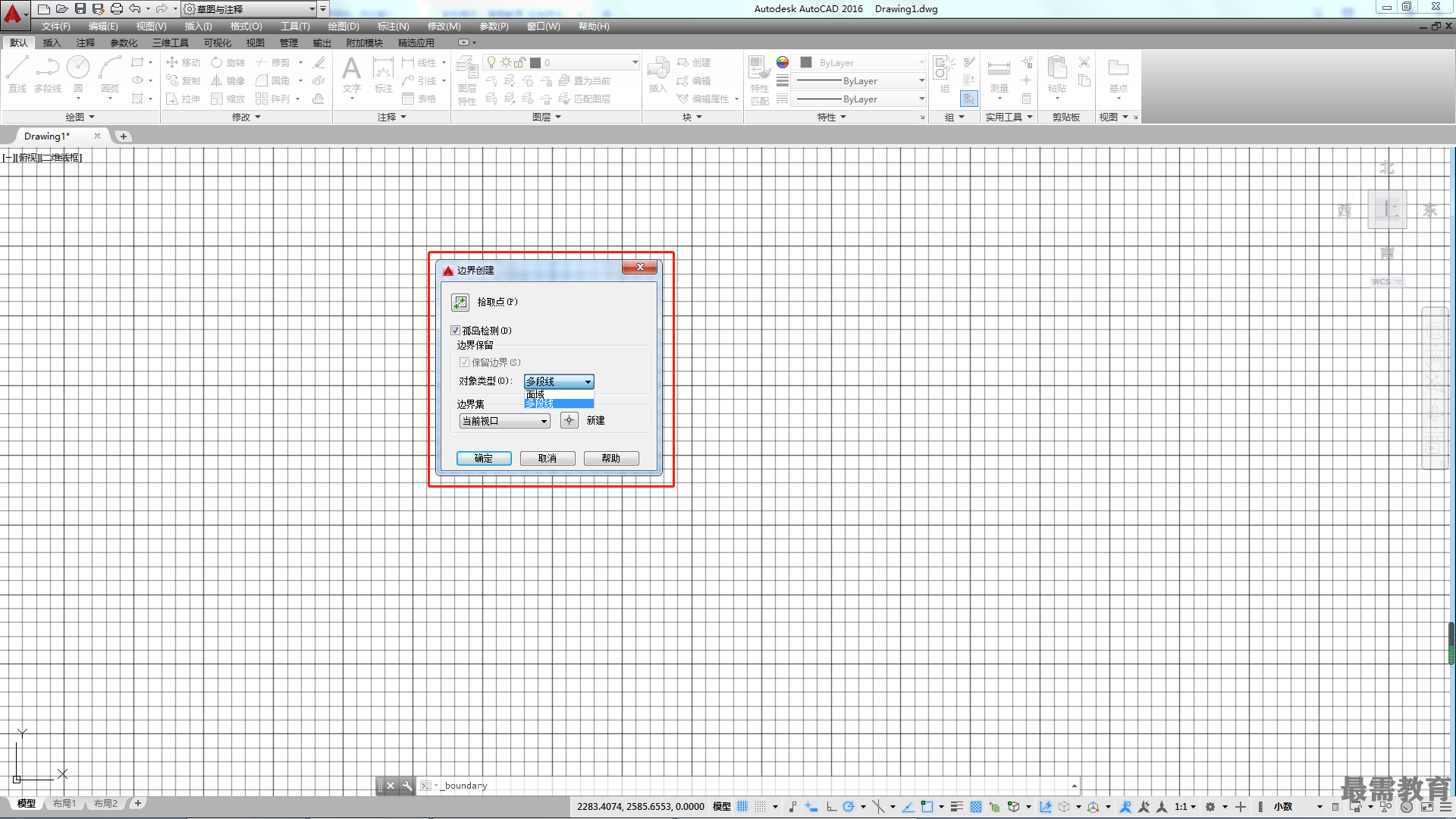

執行上述任一命令后,彈出如圖所示的【邊界創建】對話框。

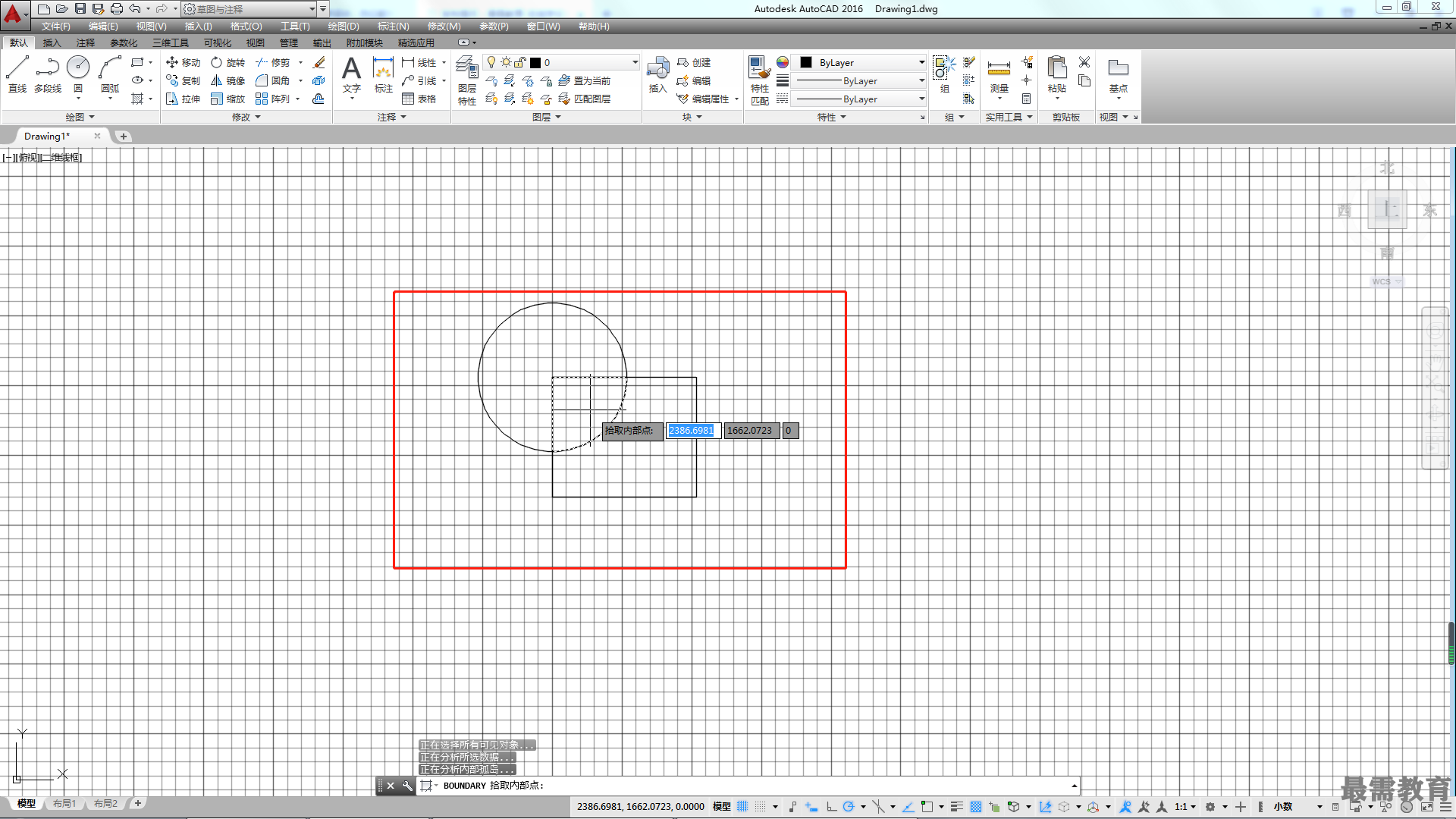

在【對象類型】下拉列表框中選擇【面域】選項,再單擊【拾取點】按鈕,系統自動進入繪圖環境。如圖所示,在矩形和圓重疊區域內單擊,然后回車確定,即可在原來矩形和圓的重疊部分處,新創建一個面域?qū)ο?。如果選擇的是【多段線】選項,則可以在重疊部分創建一封閉的多段線。
