AutoCAD 2016:查詢圖形的狀態
在AutoCAD2016中,使用STATUS【狀態】命令可以查詢當前圖形中對象的數目和當前空間中各種對象的類型等信息,包括圖形對象(例如,圓弧和多段線)、非圖形對象(例如,圖層和線型)和塊定義。除全局圖形統計信息和設置外,還將列出系統中安裝的可用內存量、可用磁盤空間量,以及交換文件中的可用空間量。
執行【狀態】查詢命令有以下兩種方法。

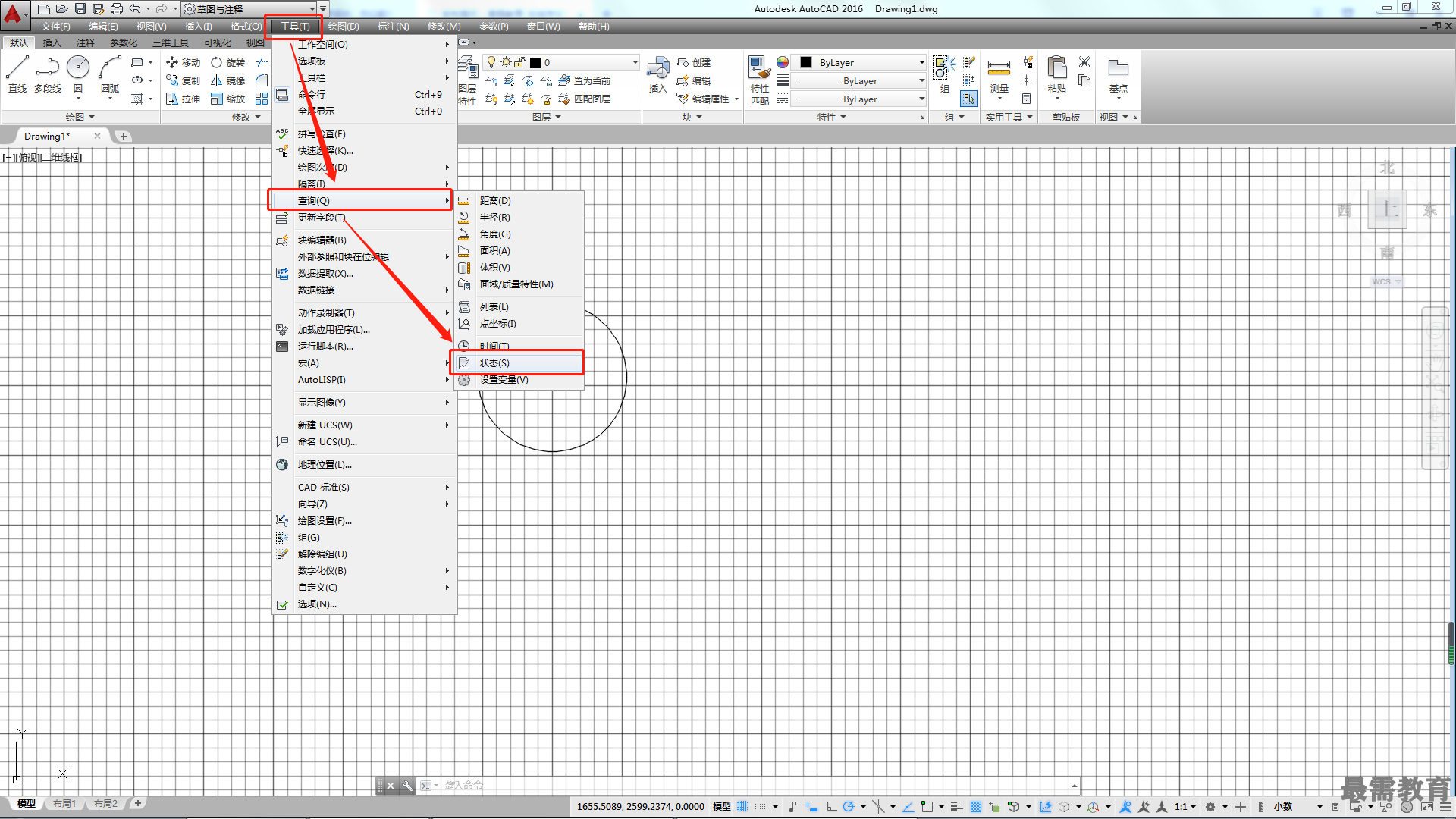

?菜單欄:執行【工具】|【查詢】|【狀態】命令。
?命令行: STATUS

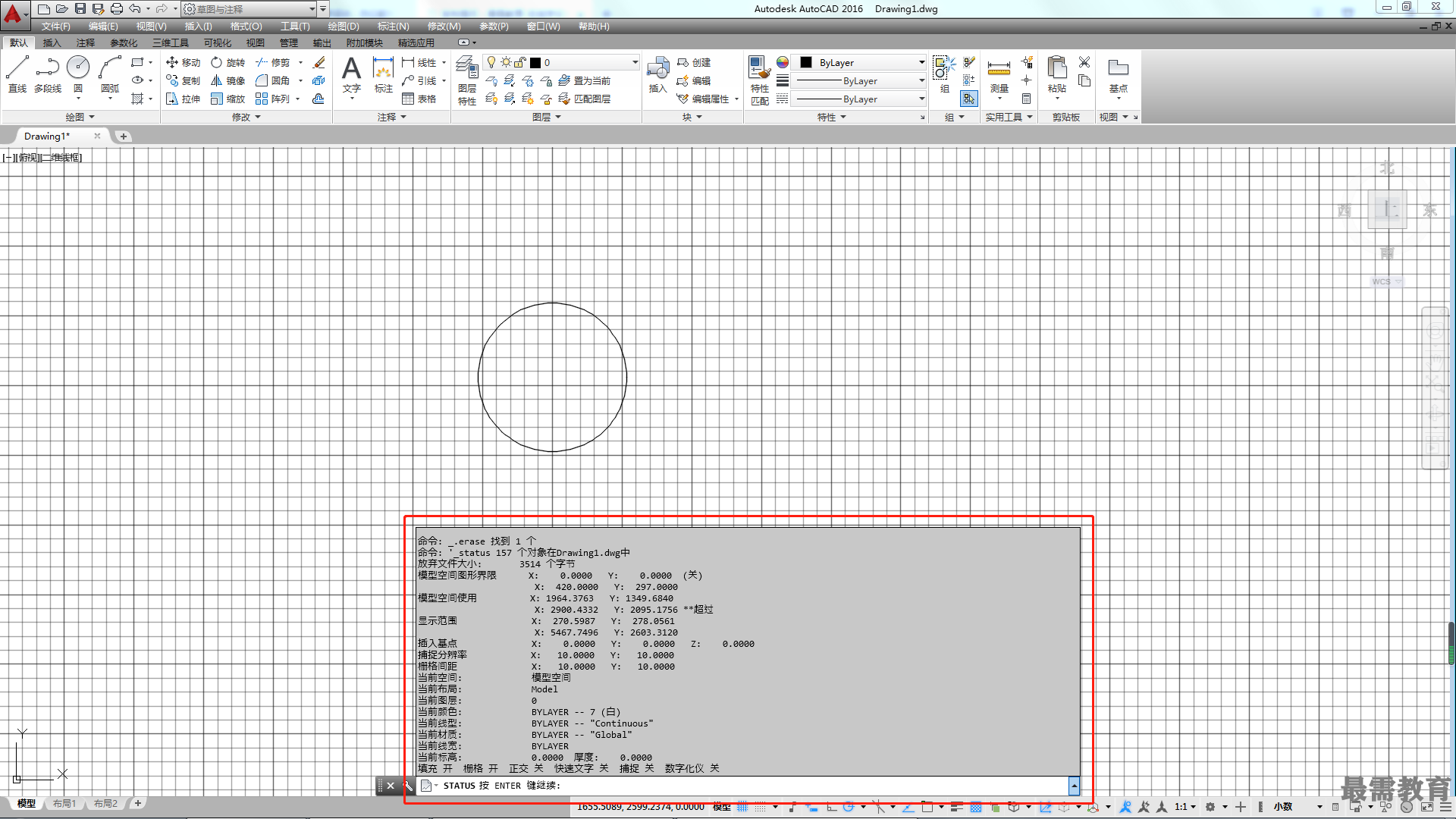

執行該命令后,系統將彈出如圖所示的命令行窗口,該窗口中顯示了捕捉分辨率、當前空間類型、布局、圖層、顏色、線型、材質、圖形界限、圖形中對象的個數,以及對象捕捉模式等24類信息。

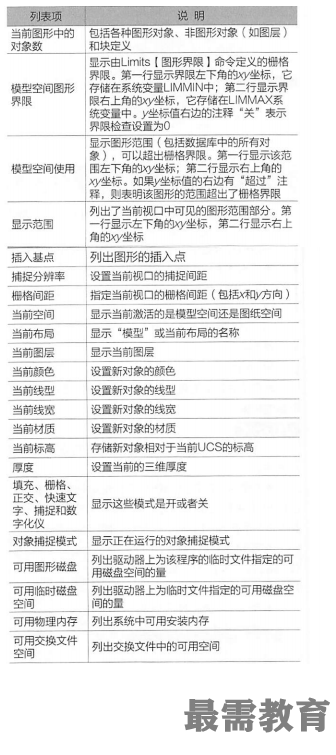

各查詢內容的含義如圖所示。
顯然,在圖中列出的很多信息即使不用STATUS【狀態】命令也可以得到,如當前圖層、顏色、線型和線寬等,這些信息可以直接在【圖層】面板或特性選項板中看到。不過,一些其他的信息,如可用磁盤空間與可用內存的統計等,這些信息則很難直接觀察到。
