AutoCAD 2016:查詢系統變量

所謂系統變量就是控制某些命令工作方式的設置。命令通常用于啟動活動或打開對話框，而系統變量則用于控制命令的行為、操作的默認值或用戶界面的外觀。系統變量有打開或關閉模式，如【捕捉】、【柵格】或【正交】;有設定填充圖案的默認比例;存儲有關當前圖形或程序配置的信息?？梢允褂孟到y(tǒng)變量來更改設置或顯示當前狀態。也可以在對話框中或在功能區中修改許多系統變量設置。對于一些能人來說，還可以通過二次開發程序來控制。

查詢系統變量有以下兩種方法。

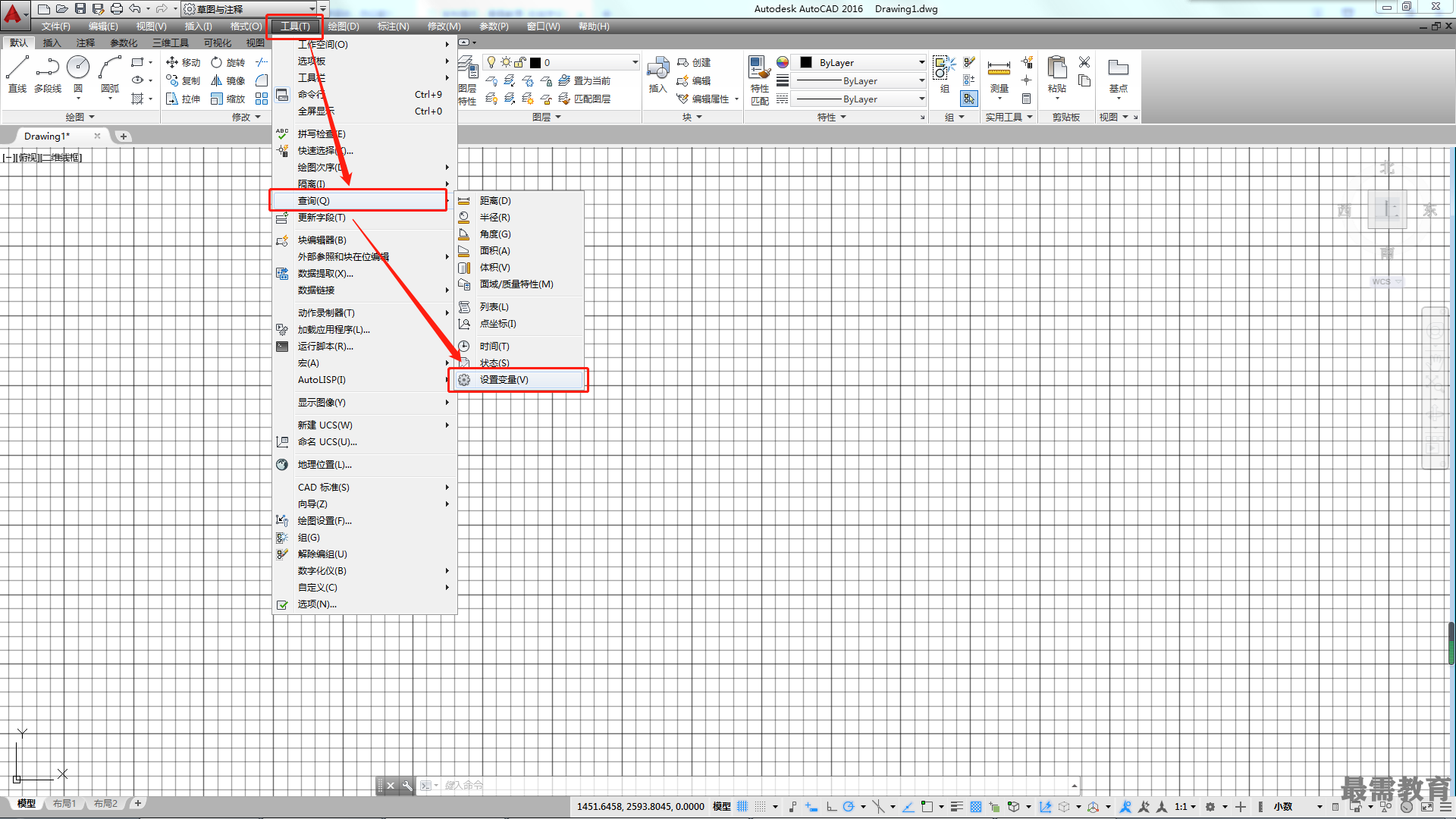

?菜單欄:執行【工具】|【 查詢】|【設置變量】命令。

?命令行: SETVAR。

執行該命令后，命令行如下所示。

命令: SETVAR

//調用【設置變量】命令

輸入變量名或[？]:

//輸入要查詢的變量名稱

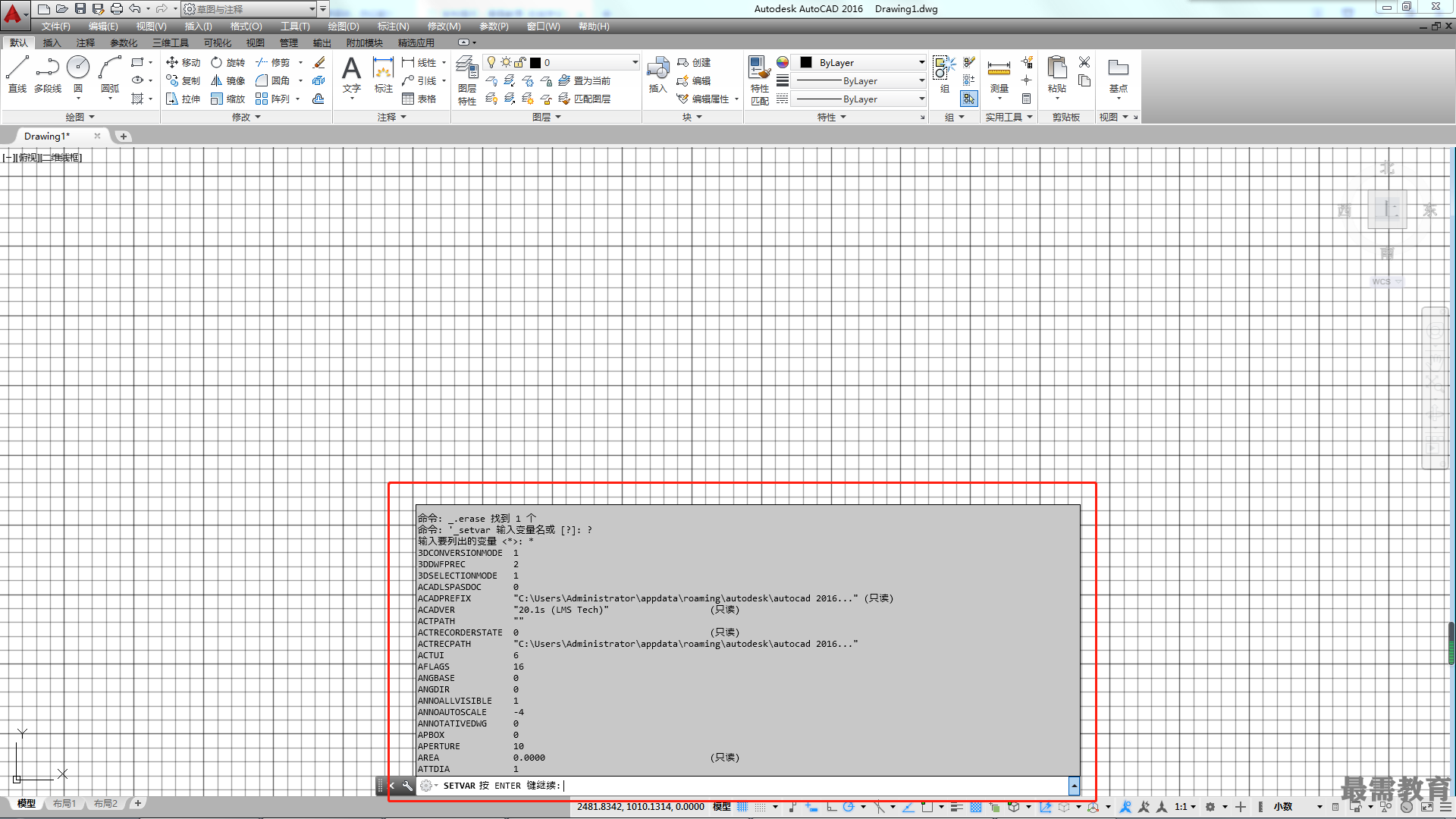

根據命令行的提示，輸入要查詢的變量名稱，如ZOOMFACTOR等，再輸入新的值，即可進行更改;也可以輸入問號“?”，再輸入“*”來列出所有可設置的變量。

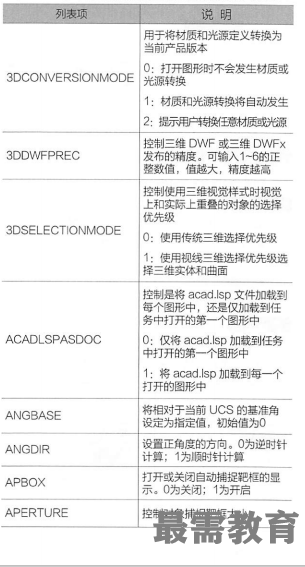

羅列出來的變量通常會非常多，而且不同的圖形文件會顯示出不一樣的變量，如圖所示。
