PowerMILL 10.0 模具結構的認識

編程者必須對模具結構有一定的認識，如模具中的前模（型腔）、后模（型芯）、行位（滑塊）、斜頂、枕位、碰穿面、擦穿面和流道等。如一般情況下前模的加工要求比后模的加工要求髙，所以，前模面必須加工得非常準確和光亮，該清的角一定要清；但后模的加工就有所不同，有時有些角不一定需要清得很干凈，表面也不需要很光亮。另外，模具中—些特殊的部位的加工工藝要求也不相同，如模具中的角位需要留0.02mm的余量待打磨師傅打磨；前模中的碰穿面、擦穿面需要留0.05mm的余量用于試模。

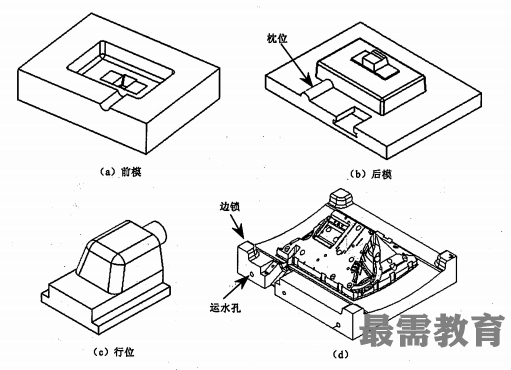

下圖所示列出了模具中的一些常見結構及名稱。
