CorelDRAW2021教程——刪除虛擬線段

“虛擬段刪除工具”可以刪除相交對象中兩個交叉點之間的線段，從而產生新的圖形形狀。

單擊“裁剪工具”，展開工具欄中的“虛擬段刪除工具”按鈕，移動光標到交叉的線段處，此時“虛擬段刪除工具”的圖標會變成豎立狀態，單擊此處的線段，即可將該線段刪除。如果要刪除多條虛擬線段，可以在要刪除的對象周圍拖出一個虛線框，框選要刪除的對象即可。

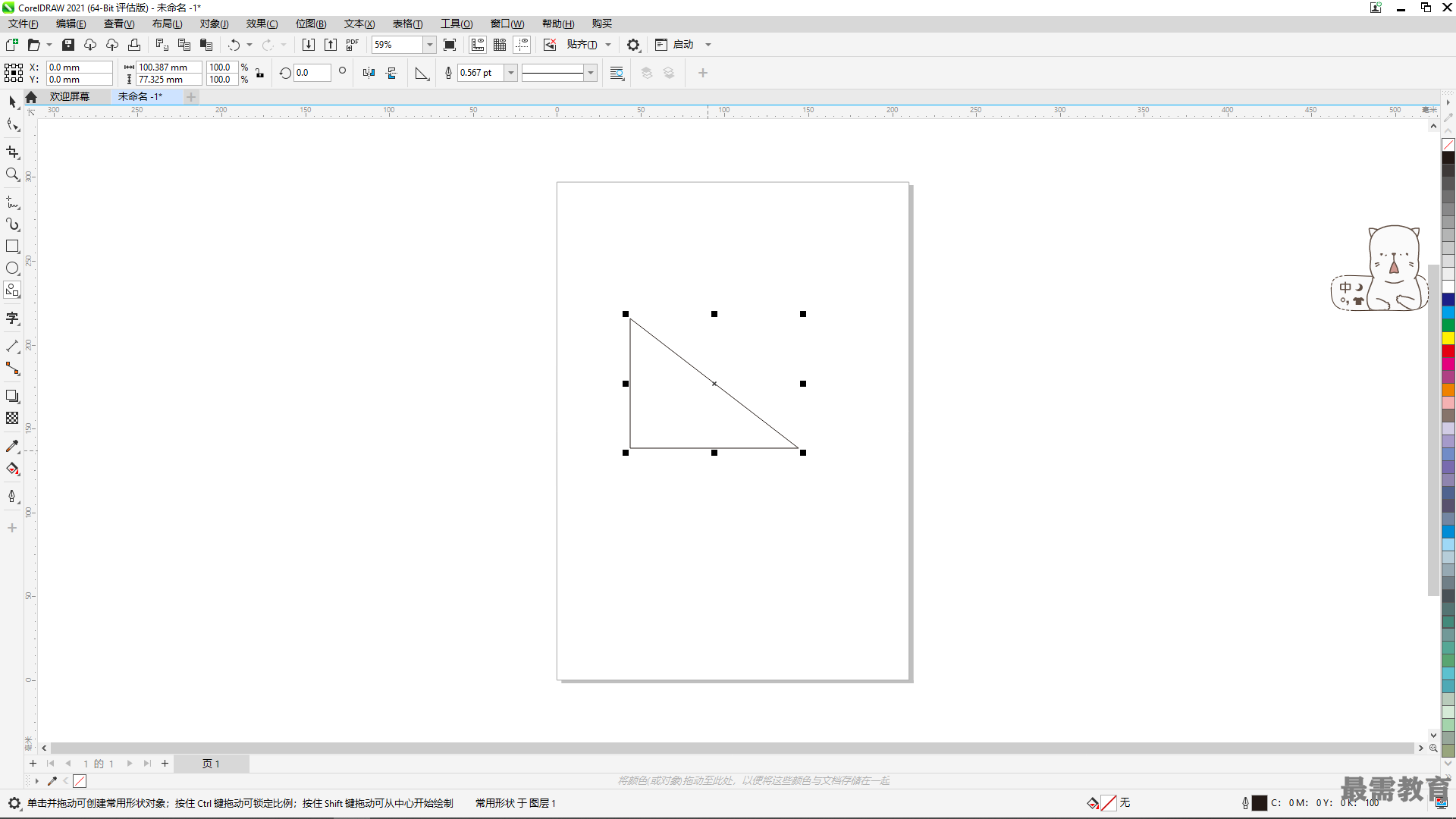

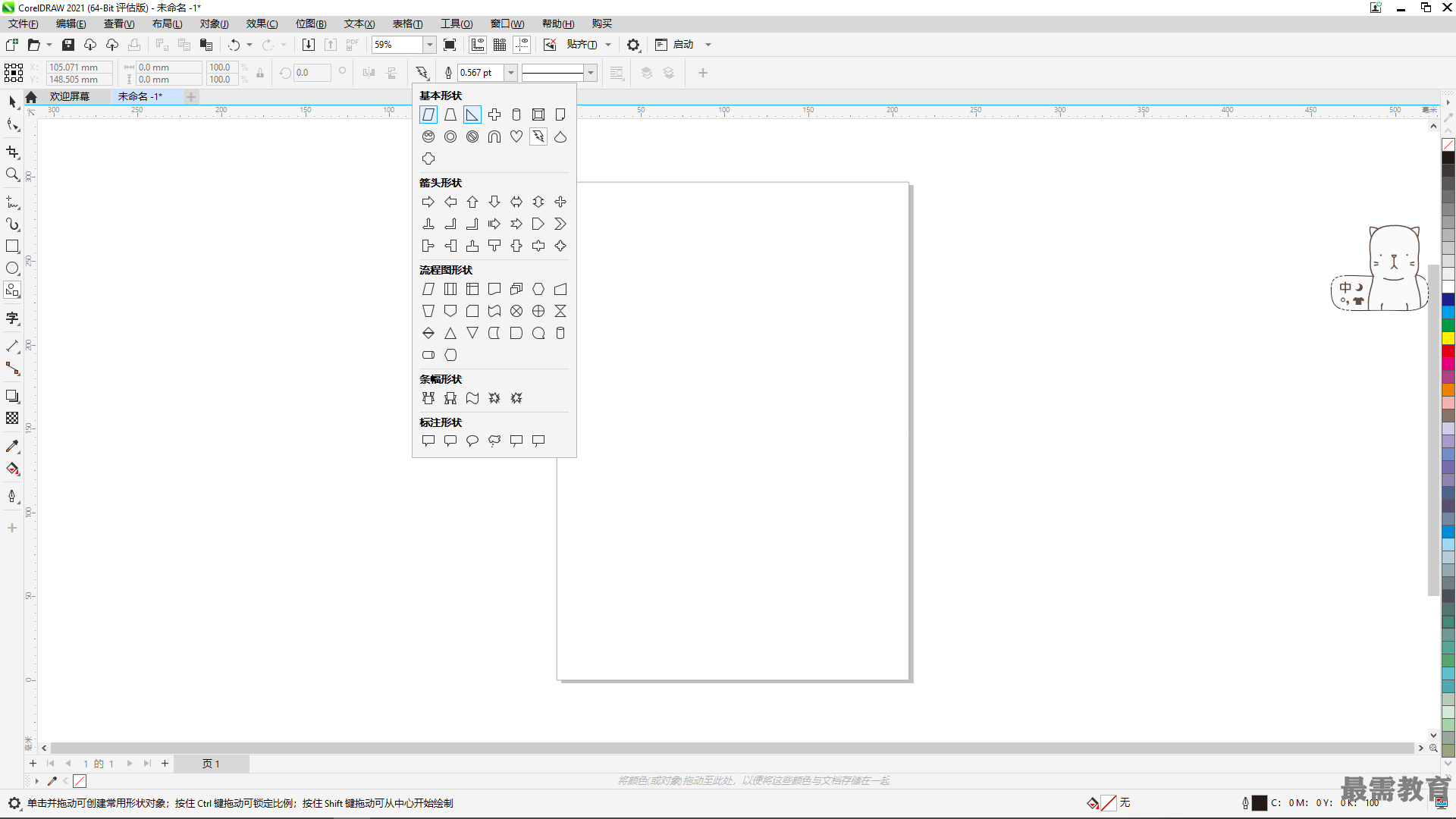

步驟1、按下“Ctrl+N”鍵新建一個圖形文件，在工具箱中選擇“基本形狀”工具， 并在屬性欄的“完美形狀”下拉列表中選擇圖所示的形狀，然后按住“Ctrl”健在頁面中繪制出該形狀。

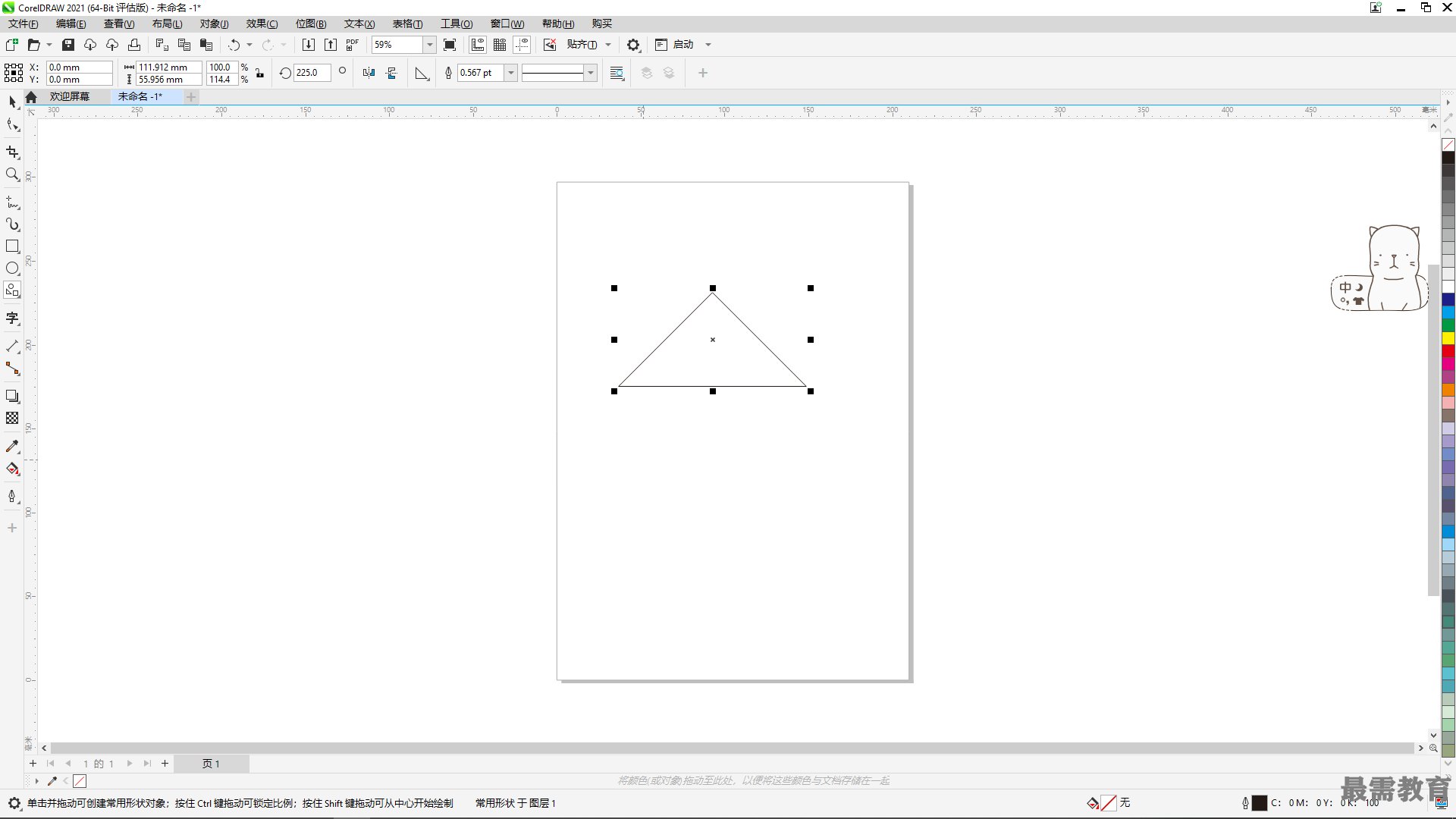

步驟2、保持對象的選中狀態，在屬性欄的“旋轉角度”文本框設置角度為225°，然后按下“Enter”鍵使對象旋轉，效果如圖所示。

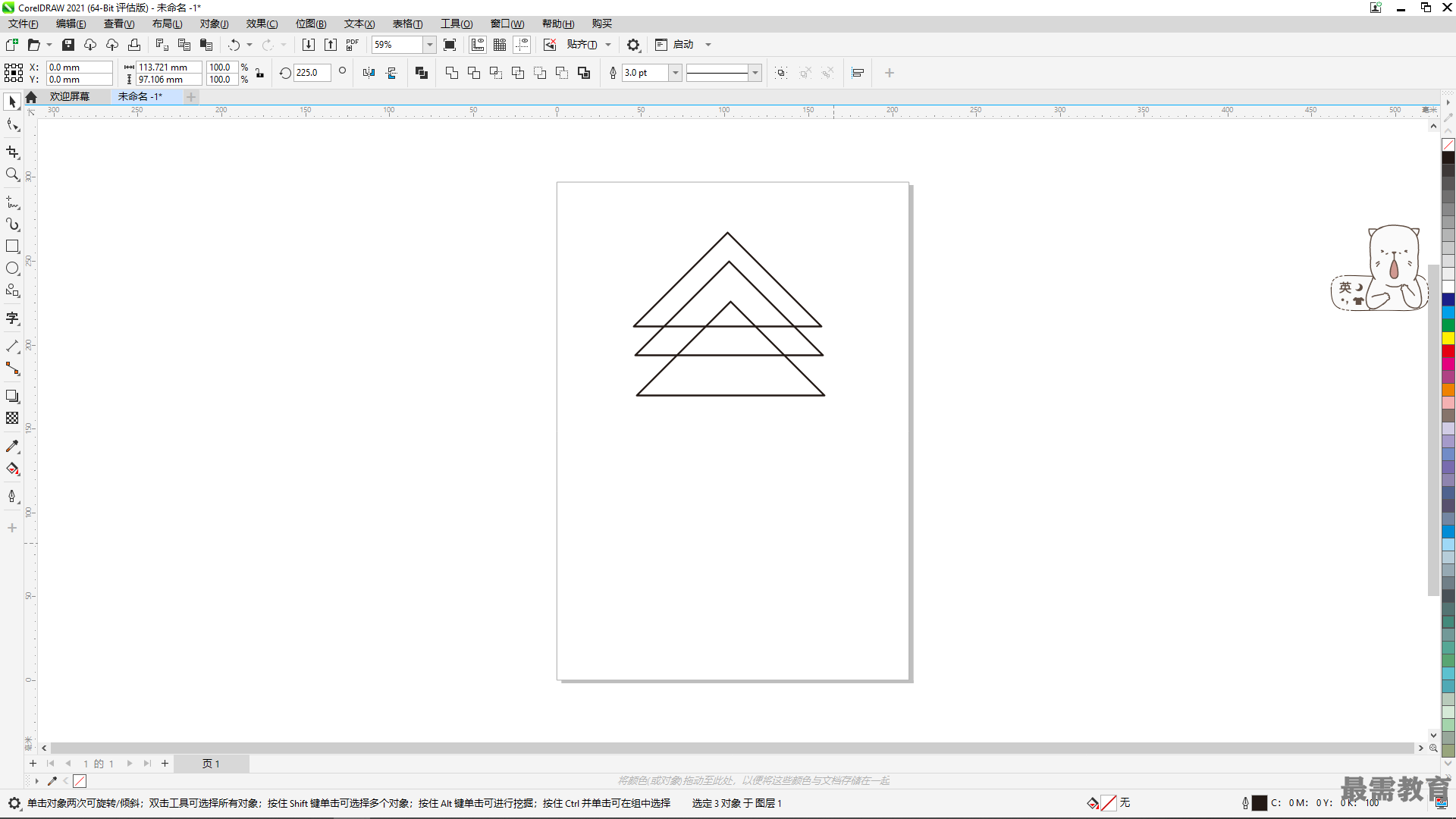

步驟3、按下小鍵盤中的“+”鍵復制該對象，并移動復制的對象至圖所示的位置, 然后按住“Shift”健將對象等比例放大。

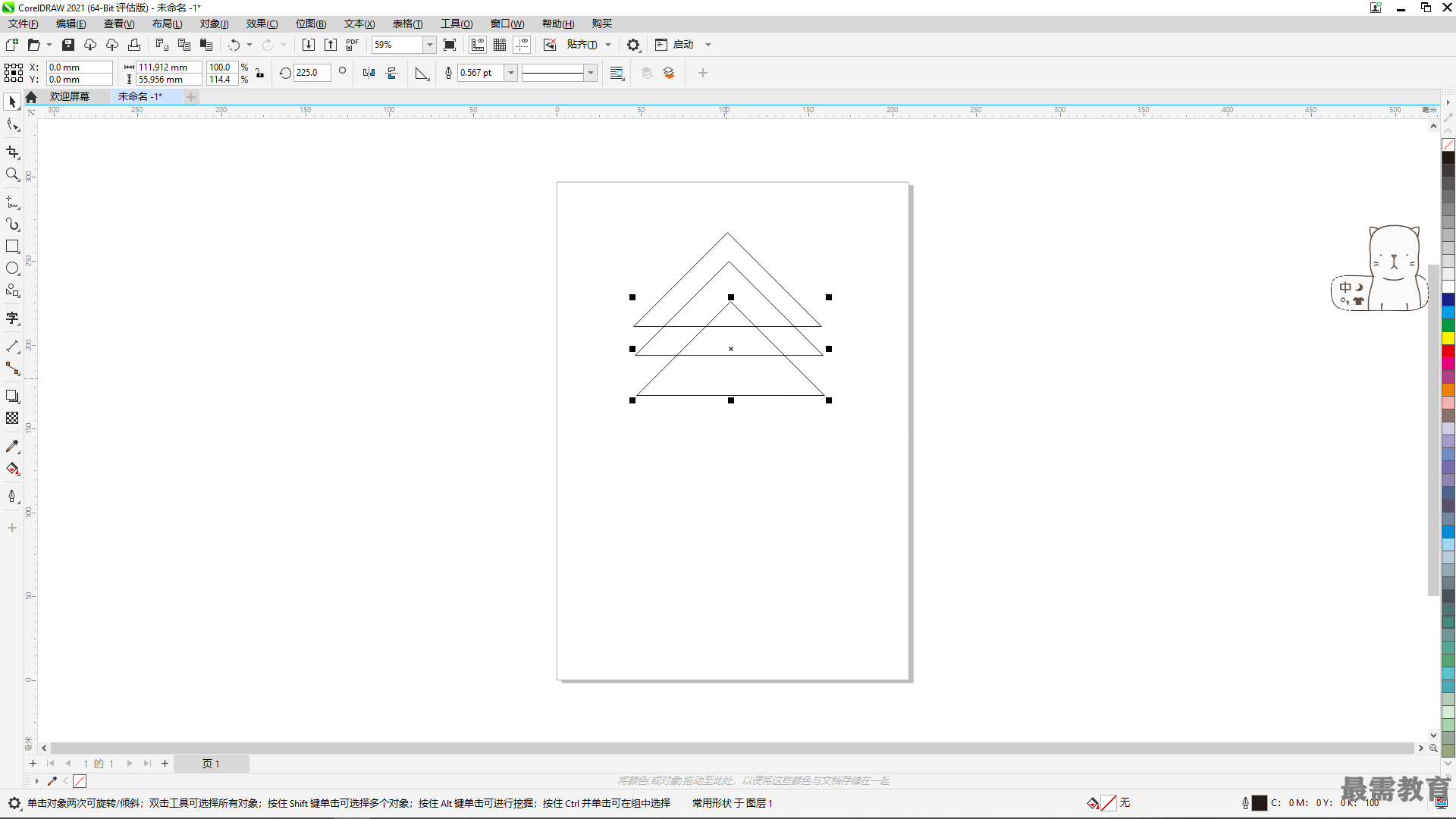

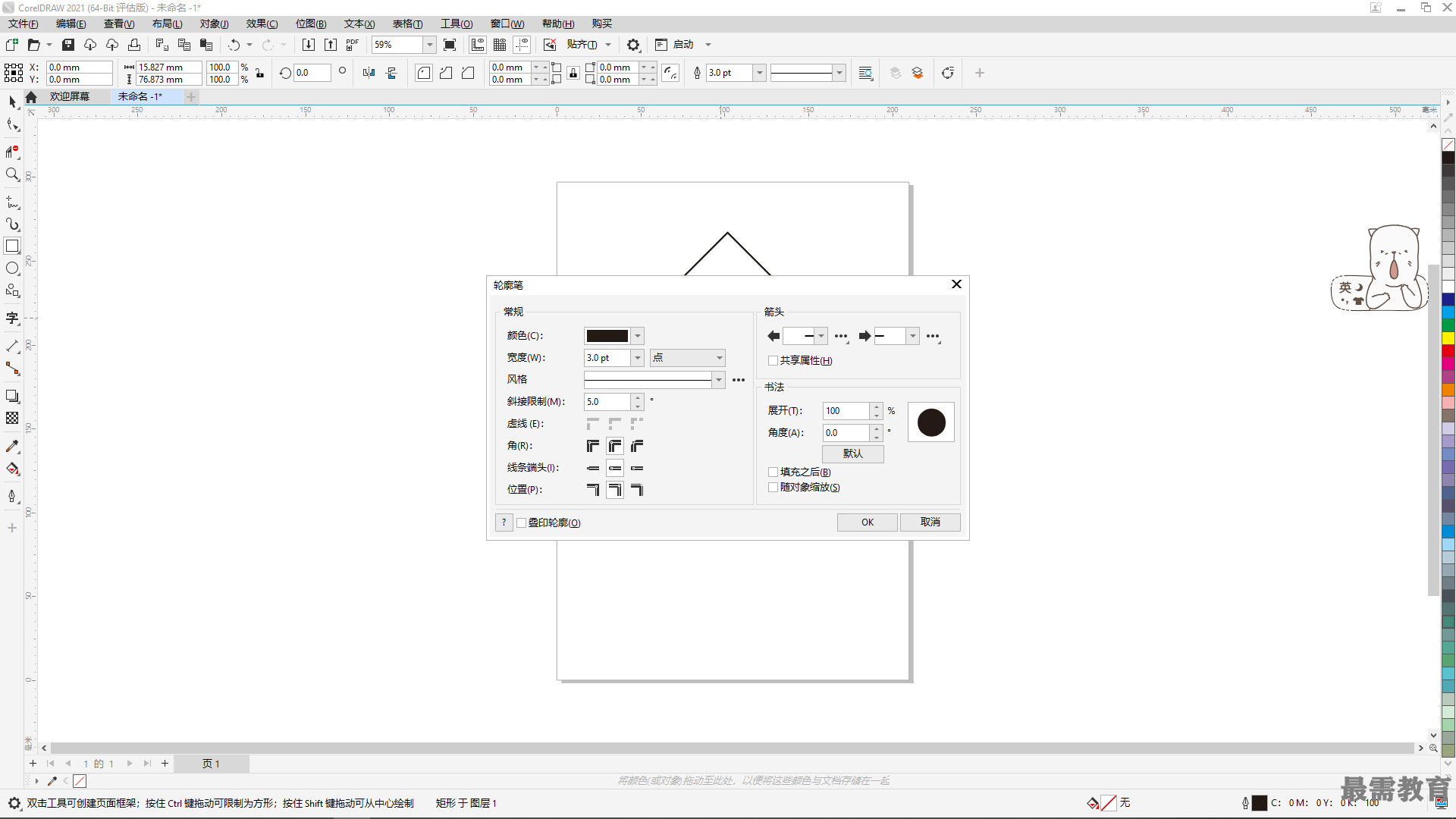

步驟4、使用“選擇工具”將所有對象全部選中，按下“F12” 鍵打開“輪廓筆”對話框，然后按照圖所示進行設置，

設置完成后按下“確定”按鈕，得到圖所示的輪廓效果。

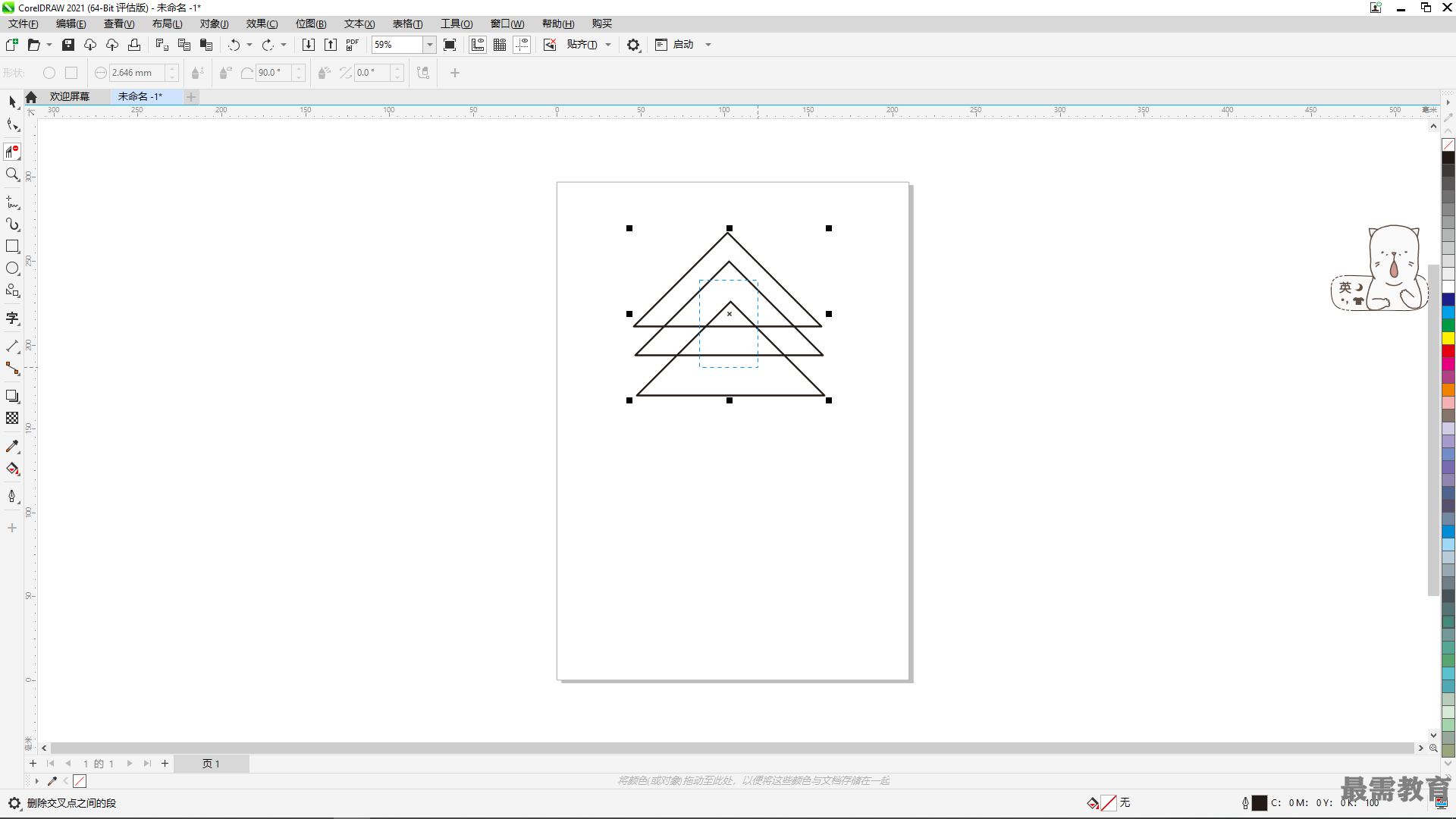

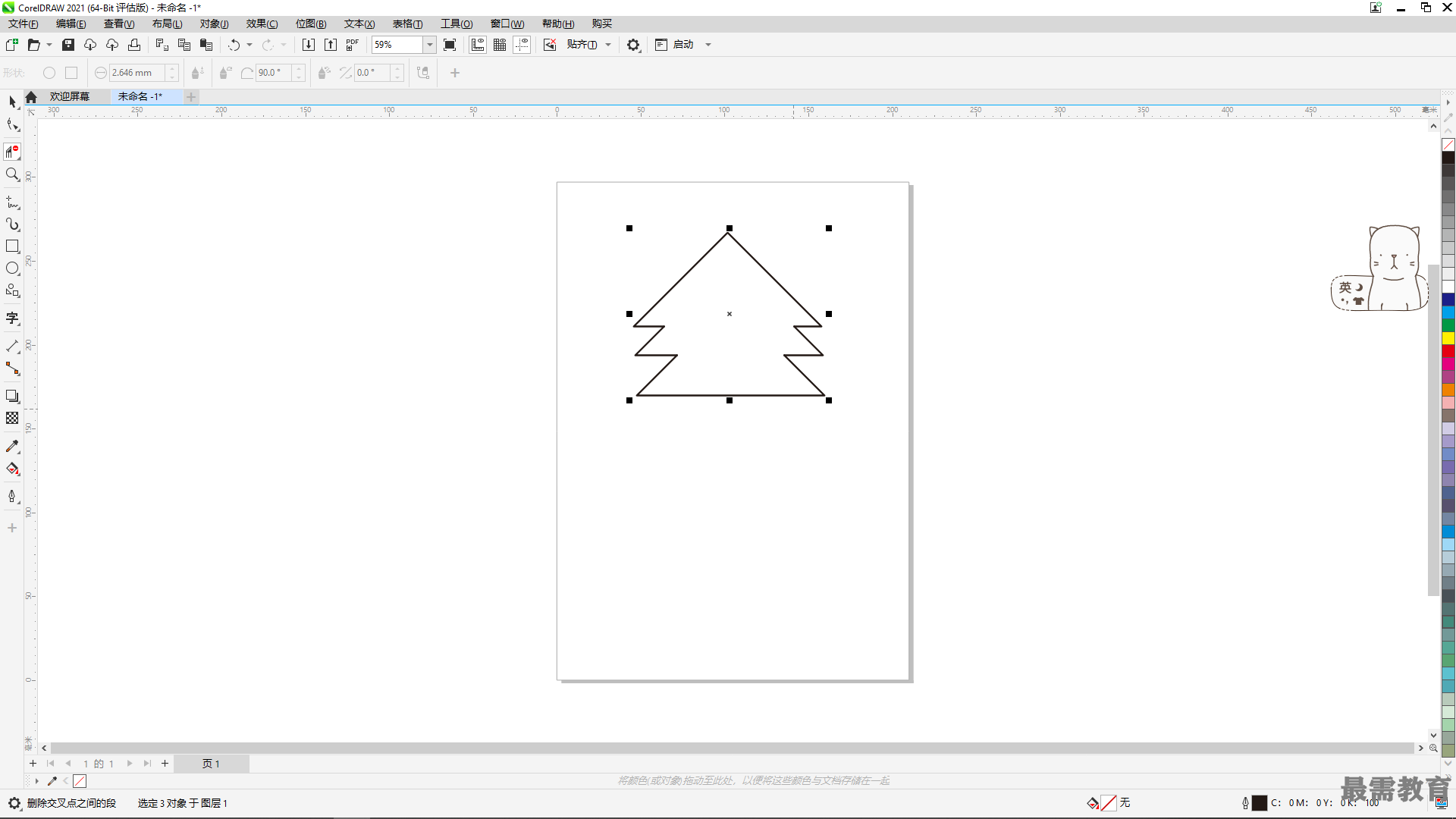

步驟5、在工具箱中選擇“虛擬段刪除工具”，在要刪除的對象周圍拖出一個虛線框， 釋放鼠標后，完成虛擬段的刪除操作，效果如圖所示。

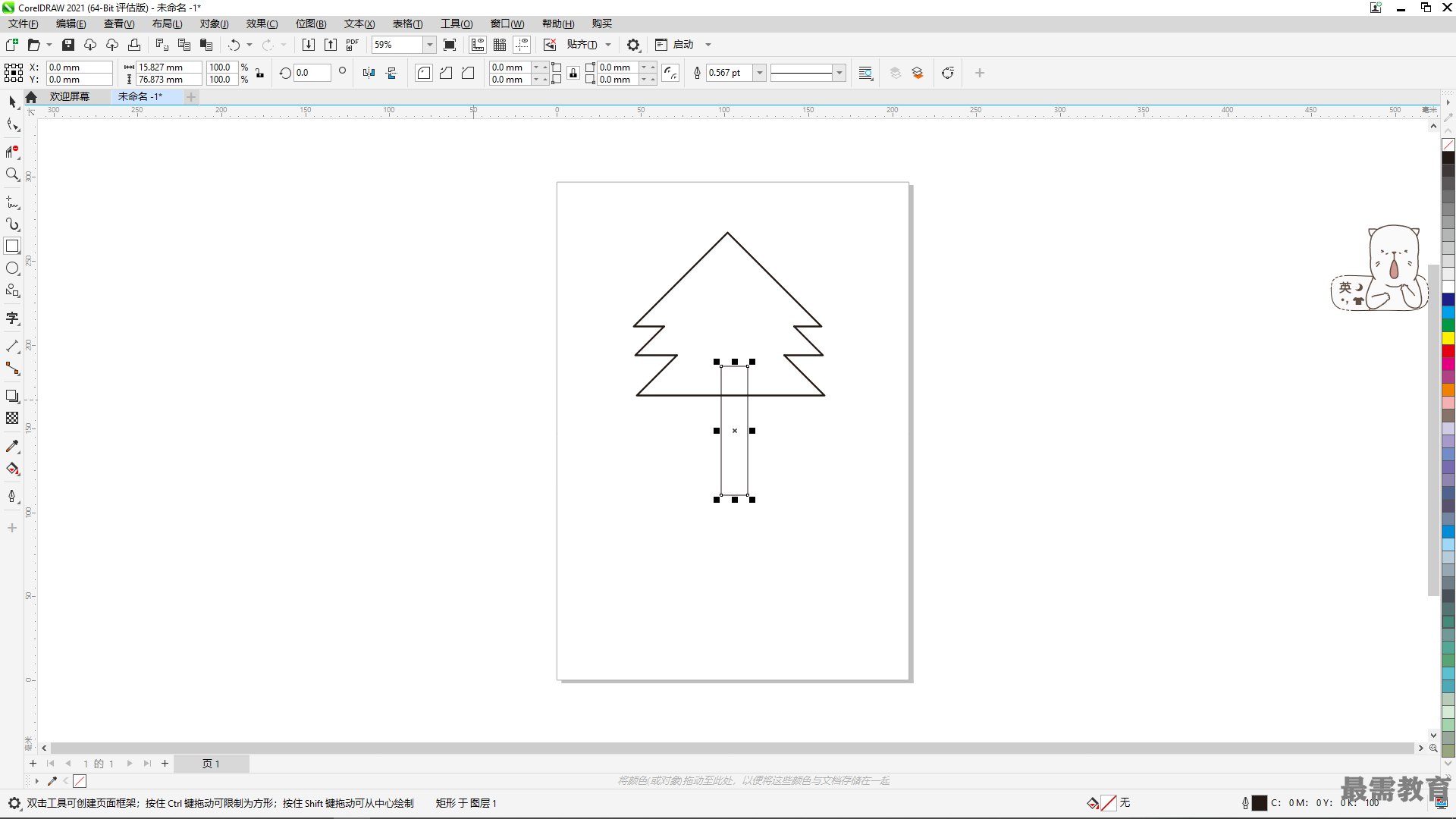

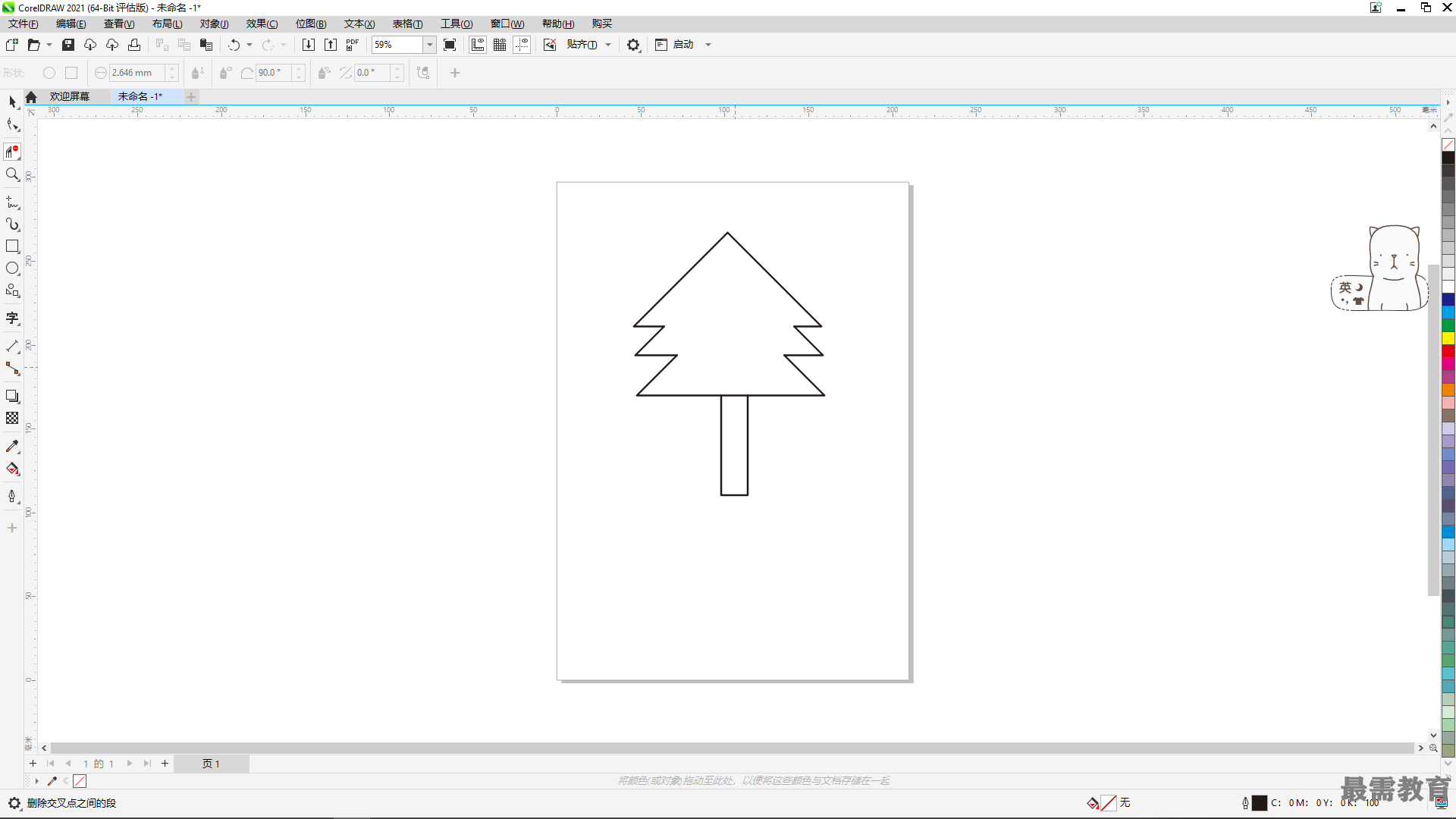

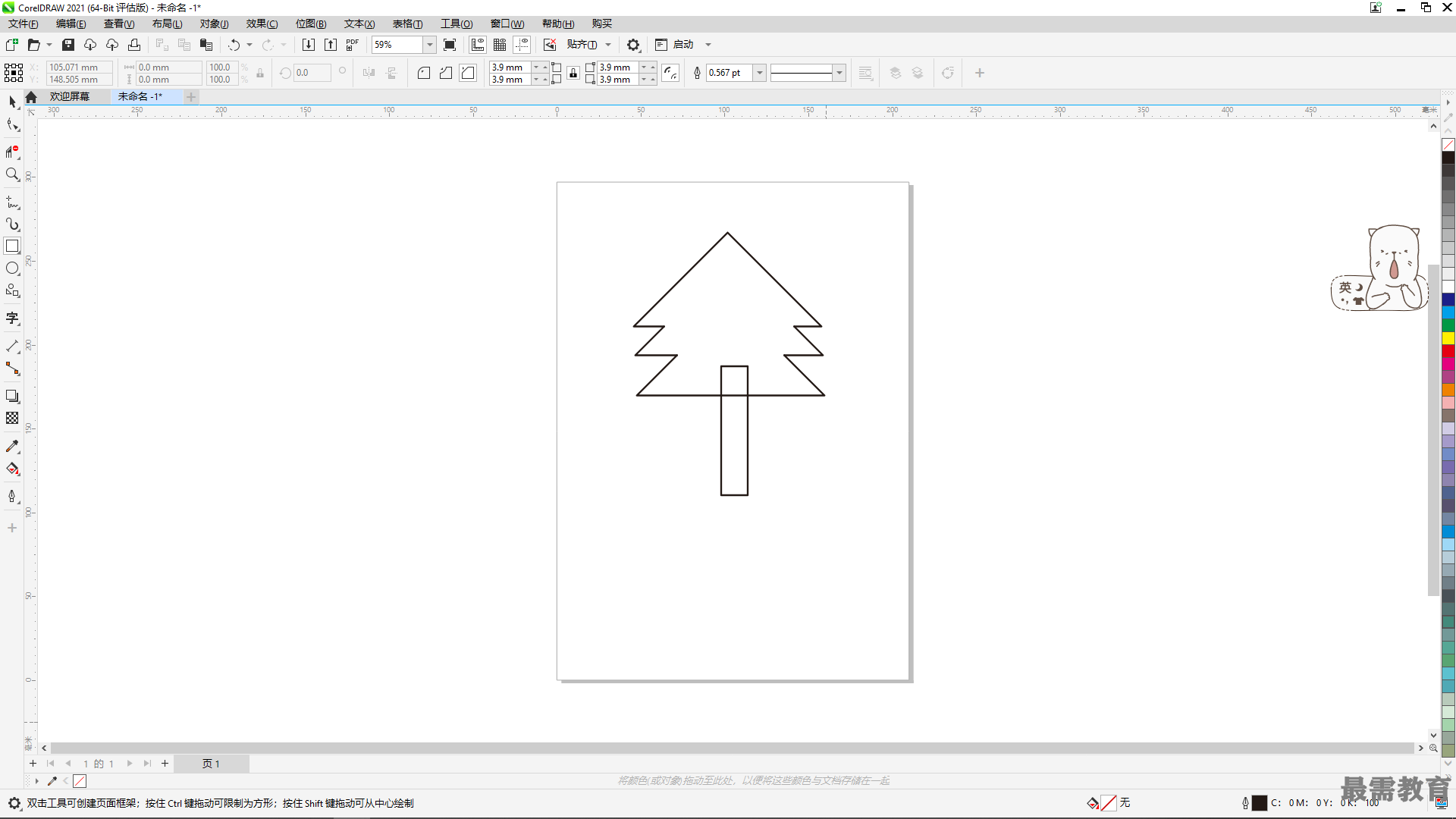

步驟6、使用“矩形工具”繪制一個矩形，按下“F12” 鍵打開“輪廓筆”對話框，然后進行相應的參數設置，設置完成后單擊“確定”按鈕，得到圖所示的輪廓效果。
