PowerMILL 10.0 編輯模型

—般情況下，使用PowerMILL 10.0軟件的輸入模型，其擺放的視角都不滿足加工需求。除了上述設置用戶坐標的Z軸方向外，還可以通過旋轉模型來使其加工方向與世界坐標的Z軸方向一致。

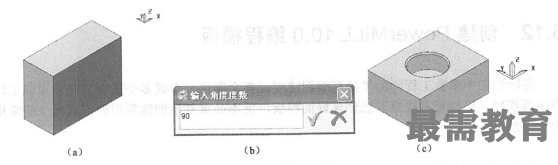

在【資源管理器】界而中選擇“模型”選項并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【編輯】/【旋轉】/【X】命令，彈出【輸入角度度數】對話框，然后輸入“90”并單擊v按鈕，如圖所示。

在實際編程加工中，除了需要旋轉模型外，有時為了創(chuàng)建保護而或使產生的刀路更加完美，則經常需要對模型中某個曲面進行編輯，如復制和粘貼曲面、變換曲面等。

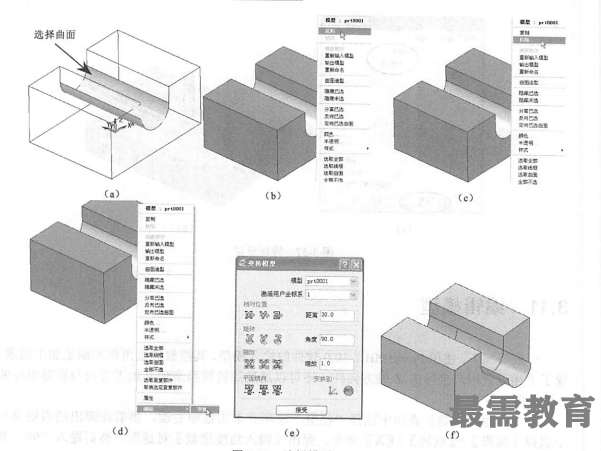

選擇如圖（a）所示的曲而并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【復制】命令，如圖（b）所示；再次單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【粘貼】命令，如圖（c）所示；再次單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【編輯】/【變換】命令，如圖（d）所示，彈出【變換模型】對話框，然后設置如圖【e】所示 的參數，最后單擊的按鈕，結果如圖【f】所示。
