PowerMILL 10.0 側面半精加工——等高精加工

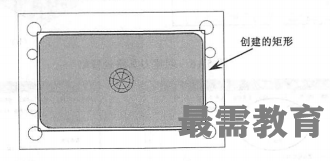

（1）創建邊界。在【資源管理器】界面中選擇“邊界”選項并單擊鼠標右鍵，在彈出的右鍵菜單中選擇【定義邊界】/【用戶定義】命令，彈出【用戶定義邊界】對話框。單擊按鈕，然后使用【長方形】菜單創建如圖所示的矩形。

（2）設置進給和轉速。在【主工具欄】中單擊【進給和轉速】按鈕，彈出【進給和轉速】對話框，然后設置主軸轉速為 “2500”，切削進給率為“2500”，最后單擊接受按鈕。

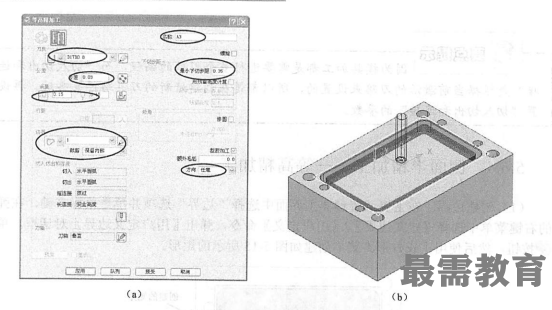

（3）創建刀具路徑策略。在【主工具欄】中單擊【刀具路徑策略】按鈕，彈出【策略選取器】對話框。選擇常用選項，然后選擇“等高精加工”選項并單擊接受按鈕，彈出【等高精加工】對話框，設置如圖所示參數，最后單擊應用按鈕和接受按鈕，生成的刀路如圖所示。

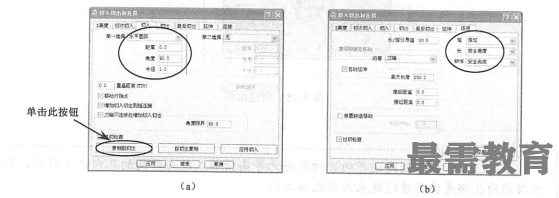

（4）設置切入切出和連接。在【主工具欄】中單擊【切入切出和連接】按鈕，彈出【切入切出和連接】對話框。選擇切入選項，然后設置如圖所示的參數；選擇連接選項，然后設置如圖所示的參數，最后單擊應用連接按鈕和接受按鈕。
