PowerMILL 10.0 頂部外側面精加工——等高精加工

（1）創建程序文件夾。在【資源管理器】界面中選擇“刀具路徑”選項并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【產生文件夾】命令，然后修改文件夾名稱為“S07”。

（2）復制刀具路徑。在【資源管理器】界面中選擇“6”的刀具路徑并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【編輯】/【復制刀具路徑】命令，從而復制產生“6-1”的刀具路徑。

（3）激活刀路和修改名稱。在【資源管理器】界面中選擇“6-1”的刀具路徑并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【激活】命令，然后修改名稱為“8”并拖到“S07”的程序文件夾中。

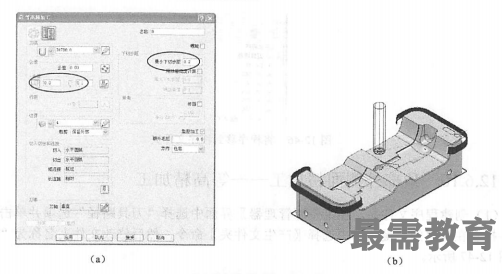

（4）編輯刀具路徑。在【資源管理器】界面中選擇“8”刀具路徑并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【設置】命令，彈出【等高精加工】對話框。單擊【編輯刀具路徑】按鈕，然后重新設置如圖所示的參數，最后單擊應用按鈕和取消按鈕，生成的刀路如圖所示。

（5）設置進給和轉速。在【主工具欄】中單擊【進給和轉速】按鈕，彈出【進給和轉速】對話框，然后設置主軸轉速為 “3000”，切削進給率為“2800”，最后單擊接受按鈕。
