PowerMILL 10.0 流道加工——參考線精加工

（1）創建刀具路徑策略。在【主工具欄】中單擊【刀具路徑策略】按鈕，彈出【策略選取器】對話框。選擇精加工選項，然后選擇“參考線精加工”選項并單擊接受按鈕，彈出【參考線精加工】對話框，然后設置如圖所示，最后單擊應用按鈕和接受按鈕，生成的刀路如圖所示。

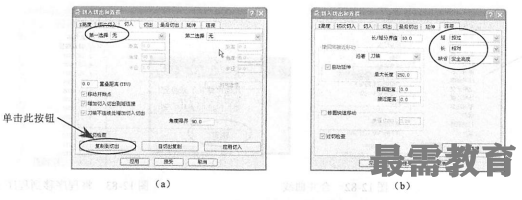

（2）設置切入切出和連接。在【主工具欄】中單擊【切入切出和連接】按鈕，彈出【切入切出和連接】對話框。選擇切入選項，然后設置如圖所示的參數；選擇連接選項，然后設置如圖所示的參數，最后單擊應用連接按鈕和接受按鈕。

（3）設置進給和轉速。在【主工具欄】中單擊【進給和轉速】按鈕，彈出【進給和轉速】對話框，然后設置主軸轉速為 “3000”，切削進給率為“1000”，最后單擊接受按鈕。

（4）將“15” 的刀路拖到“S12”程序文件夾中。
