PowerMILL 10.0 頂部小凹槽的加工——等高精加工

（1）創建程序文件夾。在【資源管理器】界面中選擇“刀具路徑”選項并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【產生文件夾】命令，然后修改文件夾名稱為“S13”。

（2）創建毛坯。選擇如圖所示的曲面，接著在【主工具欄】中單擊【毛坯】按鈕，彈出【毛坯】對話框，然后依次單擊計算按鈕和接受按鈕，如圖所示。

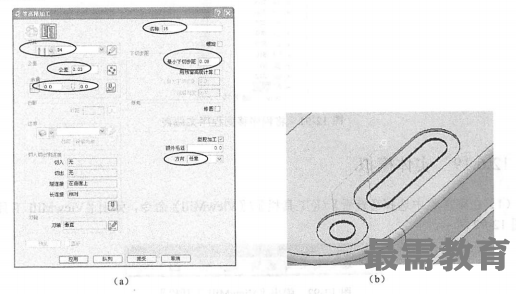

（3）創建刀具路徑策略。在【主工具欄】中單擊【刀具路徑策略】按鈕，彈出【策略選取器】對話框。選擇常用選項，然后選擇“等高精加工”選項并單擊接受按鈕，彈出【等高精加工】對話框，然后設置如圖所示，最后單擊應用按鈕和接受按鈕，生成的刀路如圖所示。

（4）設置進給和轉速。在【主工具欄】中單擊【進給和轉速】樂按鈕，彈出【進給和轉速】對話框，然后設置主軸轉速為“5000”，切削進給率為“3000”，最后單擊接受按鈕。

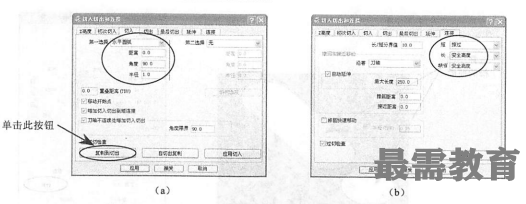

（5）設置切入切出和連接。在【主工具欄】中單擊【切入切出和連接】按鈕，彈出【切入切出和連接】對話框。選擇切入選項，然后設置如圖所示的參數；選擇連接選項，然后設置如圖所示的參數，最后單擊應用連接按鈕和接受按鈕。

（6）將“16”的刀路拖到“S13”程序文件夾中。
