PowerMILL 10.0 圓角曲面精加工——三維偏置精加工

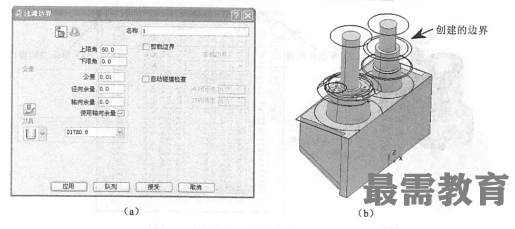

（1）創建邊界1。在【資源管理器】界面中選擇“邊界”選項并單擊鼠標右鍵，接著在彈出的右鍵菜單中選擇【定義邊界】/【淺灘】命令，彈出【淺灘邊界】對話框，然后設置如圖所示的參數，最后依次單擊應用按鈕和接受按鈕。

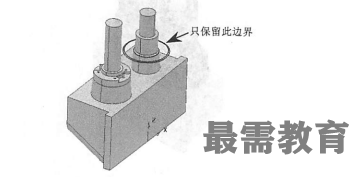

（2）刪除多余的邊界，結果如圖所示。

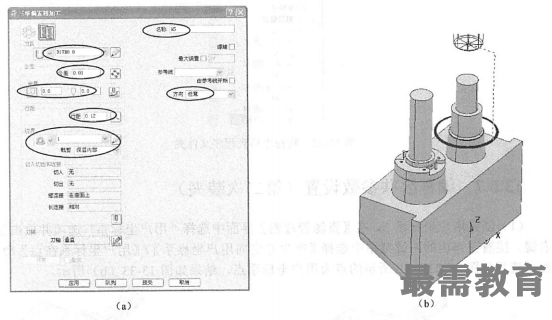

（3）創建刀具路徑策略。在【主工具欄】中單擊【刀具路徑策略】按鈕，彈出【策略選取器】對話框。選擇精加工選項，然后選擇“三維偏置精加工”選項并單擊接受按鈕，彈出【三維偏置精加工】對話框，然后設置如圖所示，最后單擊應用按鈕和接受按鈕，生成的刀路如圖所示。

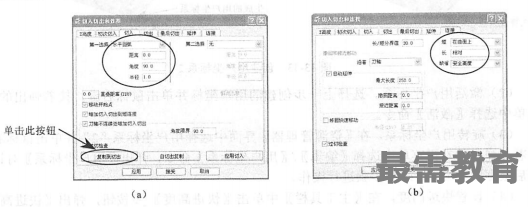

（4）設置切入切出和連接。在【主工具欄】中單擊【切入切出和連接】按鈕，彈出【切入切出和連接】對話框。選擇切入選項，然后設置如圖所示的參數；選擇連接選項，然后設置如圖所示的參數，最后單擊應用連接按鈕和接受按鈕。

（5）設置進給和轉速。在【主工具欄】中單擊【進給和轉速】按鈕，彈出【進給和轉速】對話框，然后設置主軸轉速為 “3000”，切削進給率為“3000”，最后單擊接受按鈕。

（6）將“A5”的刀路拖到“R4”程序文件夾中。
