PowerMILL 2020 計算安全高度

在PowerMill 2020中，快進移動定義了刀具在兩刀位點之間以最短時間完成移動的高度，它一般由以下三種運動組成：

1)從某段道路最終切削點抬刀到安全高度的運動。

2)刀具在一個恒定Z高度從一點移至新的起始下刀點的運動。

3)下切到新的開始切削Z高度的運動。

快進高度關系到刀具的進刀、抬刀高度和刀具路徑連接高度等內容，若設置不當，在切削過程中會引起刀具與工件相撞，因此必須注意。

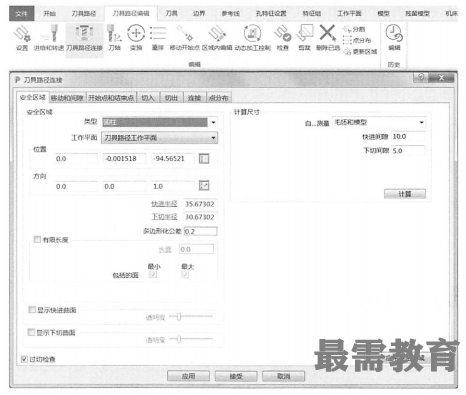

在PowerMill 2020主界面功能圖標區“刀具路徑編輯”菜單下，單擊“刀具路徑連接”選項按鈕打開“刀具路徑連接”表格，其中“安全區域”選項卡如圖所示。

快進高度的設置有兩種方式，一種是手工直接輸入安全Z高度值和開始Z高度值；另—種是通過設置快進間隙和下切間隙，系統利用模型尺寸自動計算安全Z高度值和開始Z高度值。

在“安全區域”選項卡中定義快速移動允許發生的空間位置。此空間可以是以下四種情況：

1)平面：指快速移動是在以I、J、K三個分矢量定義好的一個平面上進行的。注意：這個平面可以不與機床Z軸垂直。此選項多用于固定三軸加工以及3+2軸加工。

2)圓柱體：指快速移動是在以圓心、半徑、圓柱軸線方向來定義的一個圓柱體的表面上進行的。該選項多用于旋轉加工類刀具路徑。

3)球：指快速移動是在以圓心、半徑定義的一個球體的表面上進行的。該選項也多用于旋轉加工類刀具路徑。

4)方框：指快速移動是在以角點和長、寬、高尺寸定義的一個方形體的表而上進行的。
