PowerMILL 2020 “平行”選項卡

“平行”選項卡的功能是設置平行樣式刀具路徑的詳細參數。

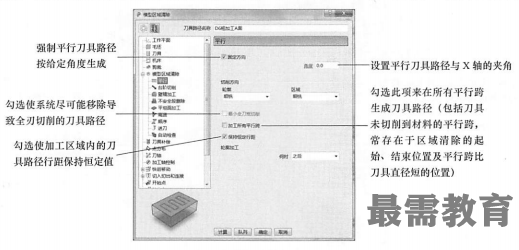

當“模型區域清除”選項卡內“樣式”欄設置為“平行”時，系統會計算出平行線走勢的加工刀具路徑。此時，“模型區域清除”表格策略樹中出現“平行”樹枝。單擊“模型區域清除”表格對話框策略樹同名樹枝中的“平行”樹枝，調出“平行”選項卡，如圖所示。

上圖中“輪廓加工”選項下包含以下四個選項，主要決定在設置平行區域清除吋是否依零件的輪廓加工生成刀具路徑。

1)無：表示不進行零件輪廓加工。

2)之前：刀具首先切削出零件輪廓，再做模型區域清除加工。

3)之間：在進行模型區域清除的過程中遇到零件輪廓時，進行零件輪廓加工，然后接著進行模型區域淸除。

4)之后（默認）：刀具首先做模型區域清除加工，然后切削零件輪廊。

平行線粗加工的刀具路徑形狀簡單、計算速度快，適用于結構比較簡單的零件粗加工。
