PowerMILL 2020 “快進移動”選項卡

“快進移動”選項卡用于查看及編輯當前刀具路徑的安全區域、快進與下切高度等參數。快進移動與刀具進刀、抬刀高度及刀具路徑連接高度有關，如果設置不當，在切削過程中會引起刀具與工件的碰撞，因此，設置此項時必須多加注意。

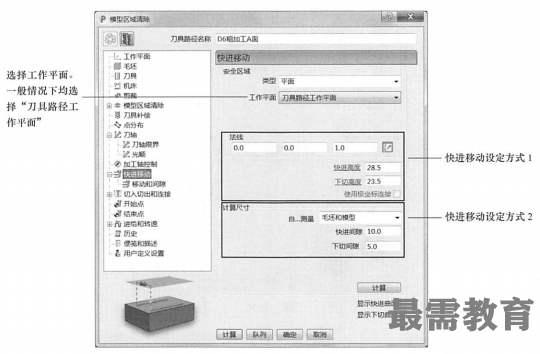

在“模型區域清除”表格的策略樹中，單擊“快進移動”樹枝，調出“快進移動”選項卡，如圖所示。

“安全區域”中的“類型”下拉列表中包含了快進移動發生的四種可能的空間位置，分別是：①平而，多用于固定三軸加工及3+2軸加工；②圓柱體，多用于旋轉加工；③球，多用于旋轉加工；④方框。
