PowerMILL 2020 無碰撞邊界

無碰撞邊界：通過設置現有刀具、夾持的長度和直徑參數來計算加工時不會與模型發生碰撞的極限區域，從而形成無碰撞邊界。邊界內的表面可用短伸出長度刀具進行加工，邊界外的表面則需要用到較長的刀具來加工才不會發生碰撞。

無碰撞邊界的顯著優勢是，可以由系統計算出現有裝夾好的刀具能加工到的模型的最大深度部位而不致發生碰撞。產生無碰撞邊界的前提條件是：預先設置好毛坯、本工序所使用的刀具及夾頭參數。

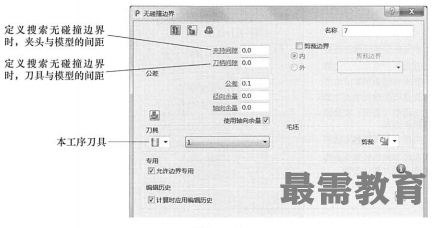

在創建邊界子菜單中選擇“無碰撞邊界”后，打開“無碰撞邊界”表格，如圖所示。
