PowerMILL 2020 殘留模型殘留

殘留模型殘留：這種邊界創建方法是圍繞殘留模型按指定的刀具參數計算邊界，依賴于已有的刀具路徑和殘留模型。殘留模型殘留與殘留兩種邊界計算方法在本質上是一致的，不同之處在于殘留不需要操作者設置殘留模型和刀具路徑；而殘留模型殘留則需要先計算出刀具路徑和殘留模型，在設置本工序刀具后由系統計算出殘留模型殘留邊界。

計算殘留模型殘留邊界的參數包括上一工序刀具路徑、上一工序加工后留下的殘留模型，以及本工序所使用的刀具。

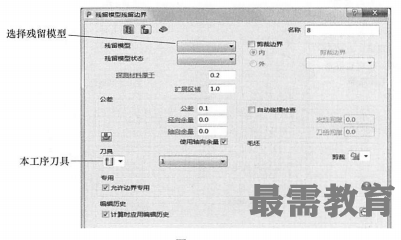

在創建邊界子菜單中選擇“殘留模型殘留”，打開“殘留模型殘留邊界”表格，如圖所示。
