PowerMILL 2020 接觸點轉換

接觸點轉換：這種邊界創建方法是將己知的邊界轉換為用于指定刀具加工的邊界。它與接觸點邊界創建方法的區別在于，接觸點邊界與刀具無關且按接觸點來計算邊界，而接觸點轉換邊界是按指定刀具計算，且將該刀具的刀尖點作為從已有邊界計算接觸點的依據。注意：創建接觸點轉換邊界需要的條件是已有邊界（可以是用其他各種方法創建出來的邊界）和本次工序所用到的刀具。

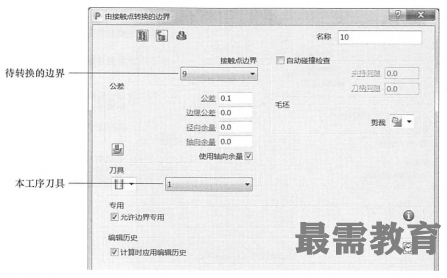

在創建邊界子菜單中選擇“接觸點轉換”，打開“曲接觸點轉換的邊界”表格，如圖所示。

在大多數情況下并不需要用到接觸點轉換邊界，因?yàn)椴僮髡呖梢灾粍?chuàng)建接觸點邊界，然后系統會在計算刀具路徑時自動創建與指定刀具相關聯的邊界。然而由于接觸點轉換邊界已經提前計算出了加工范圍，所以當操作者希望使用某條邊界來計算多條刀具路徑時，使用接觸點轉換邊界會縮短刀具路徑的計算吋間。
