如何繪制建筑物二層平面圖

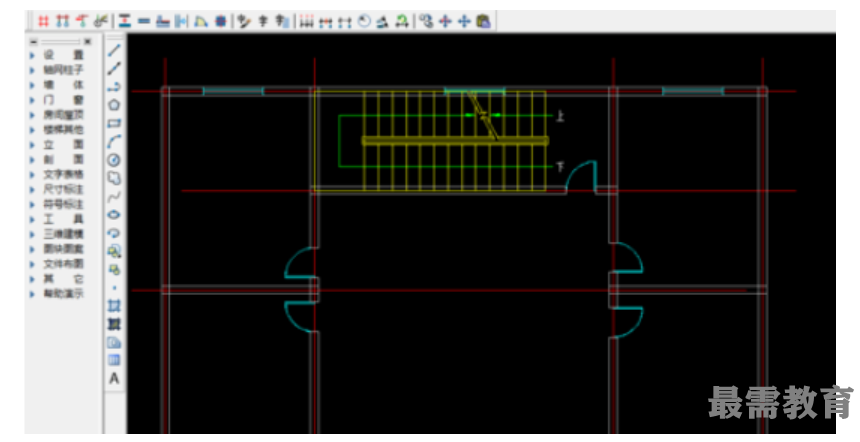

我們需要先打開天正建筑2014軟件，并復制一份首層平面圖，如下圖所示

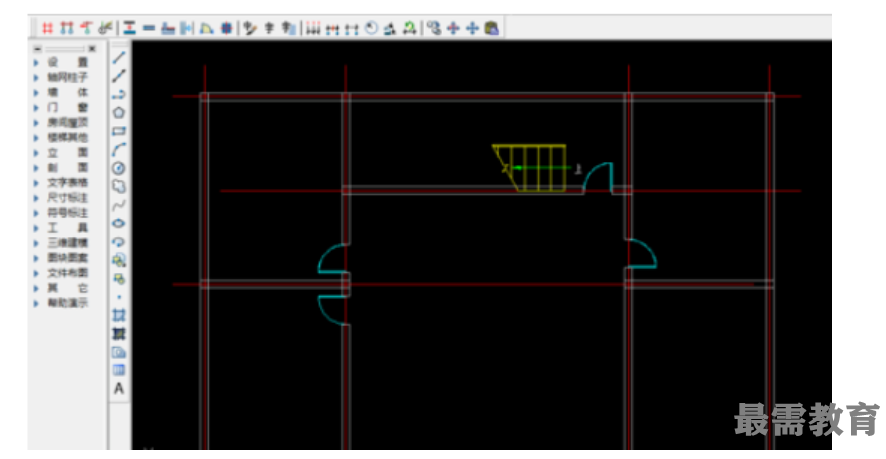

然后我們刪除首層專有的散水、臺階，刪除完成后，如下圖所示

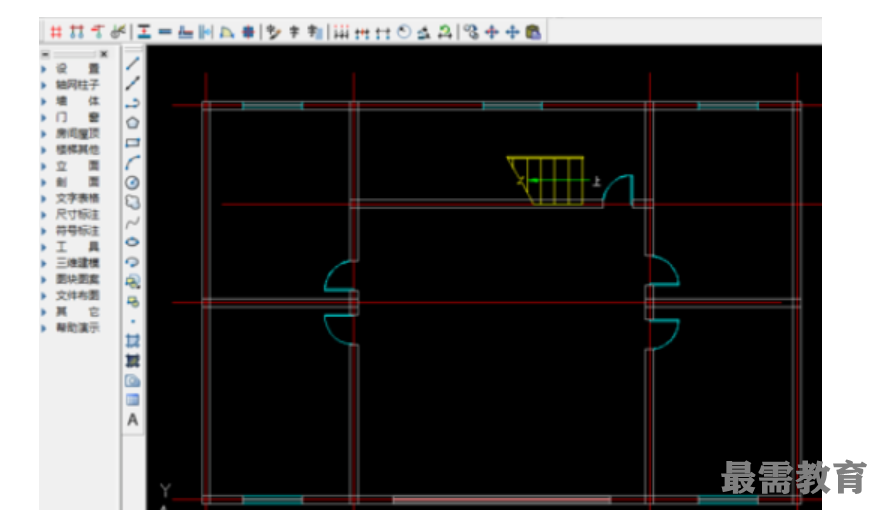

接著我們刪除首層與二層不同的墻體、軸線、門窗、刪除完成后，如下圖所示

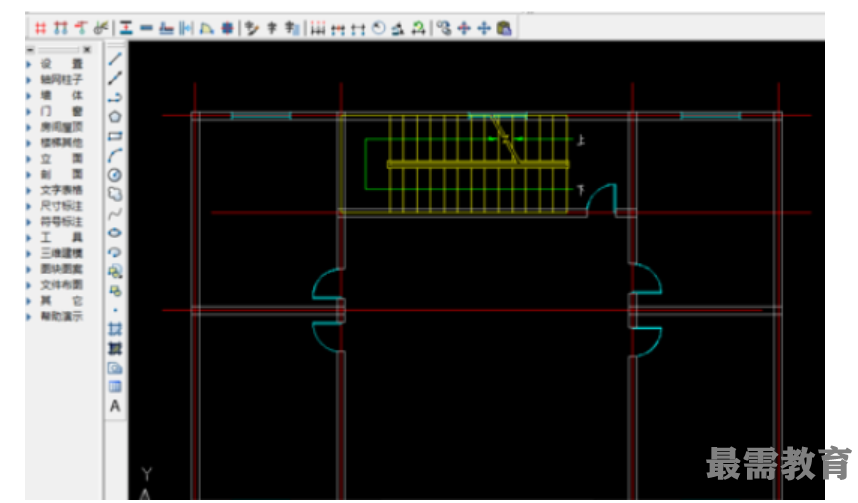

再添加二層平面圖需要的墻體、門窗，添加完成后，如下圖所示

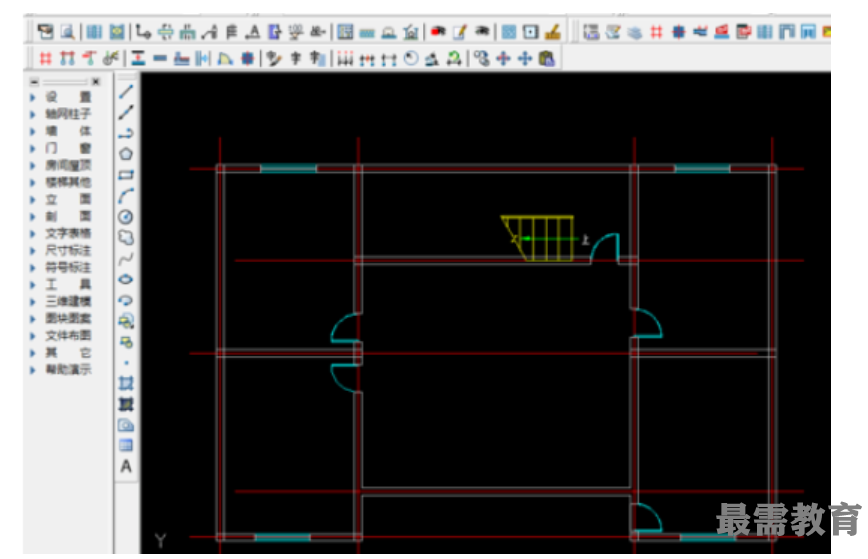

這時修改樓梯參數，修改為中間層樓梯，修改完成后，如下圖所示

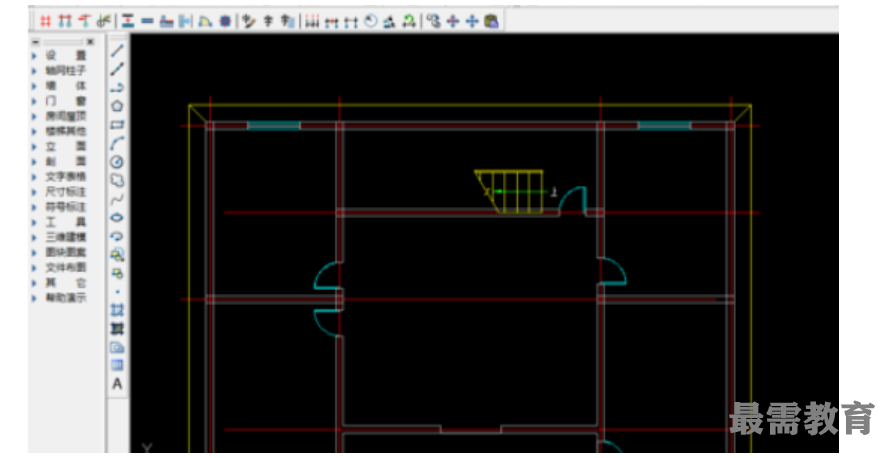

然后我們在建筑物內繪制樓板，樓板繪制完成后，二層平面圖繪制完成，如下圖所示

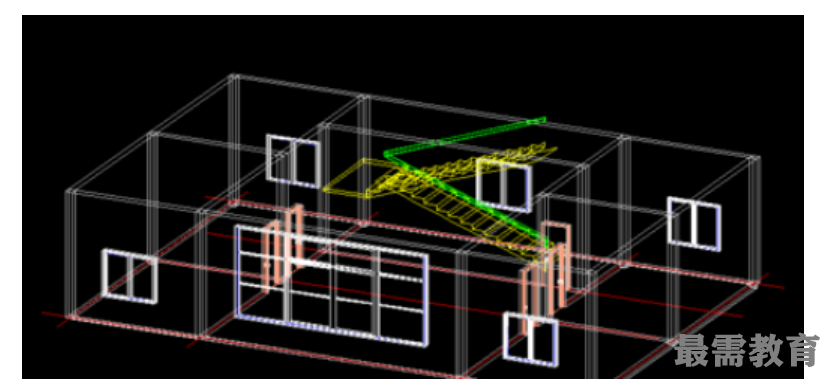

接下來我們在命令行輸入“3DO”，點擊回車鍵，進入“受約束的動態觀察模式”，然后就可以直觀的看到自己繪制的二層平面圖，如下圖所示

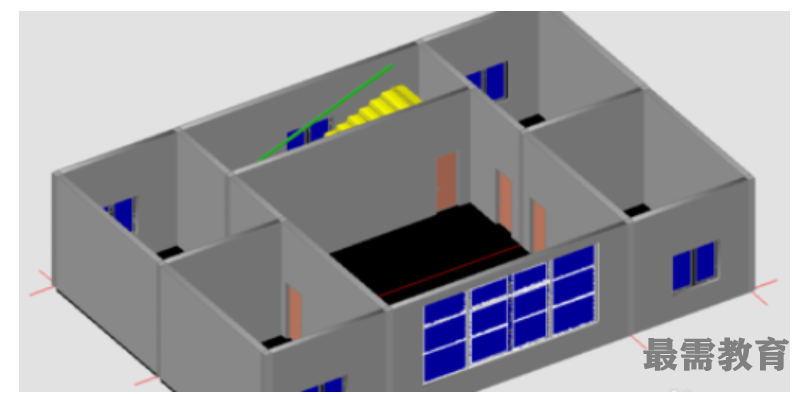

最后一步我們可以改變一下“視覺樣式”，看一下自己繪制的二層平面圖;在“受約束的動態觀察”模式下點擊鼠標右鍵，選擇“視覺樣式”，點擊“真實”，如下圖所示
