出現尺寸標注不一致如何解決？

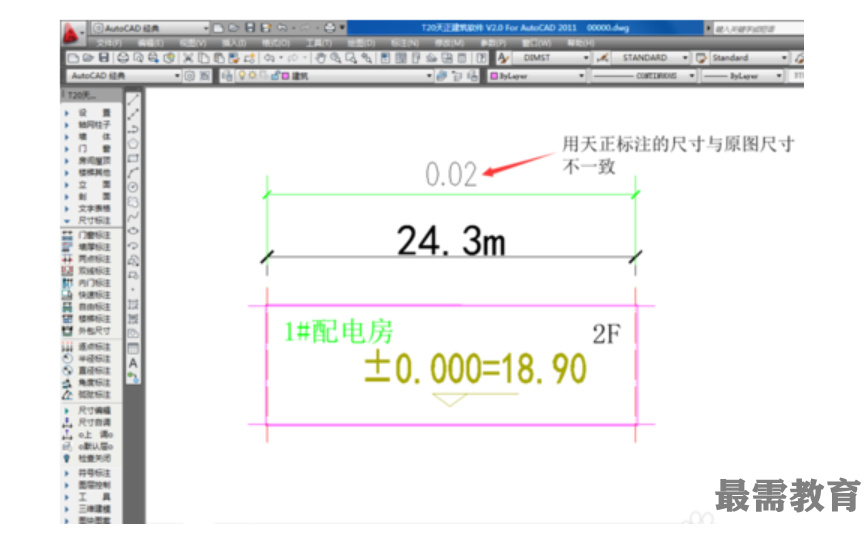

首先我們打開天正建筑2014軟件，打開需要標注尺寸的CAD圖紙，選擇尺寸標注工具，對已標注的的部位進行核實，發現尺寸標注前后不一致。

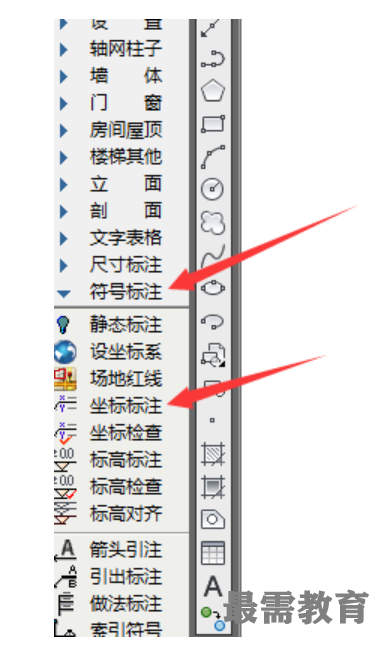

然后我們選擇左邊工具欄里-符號標注-坐標標注

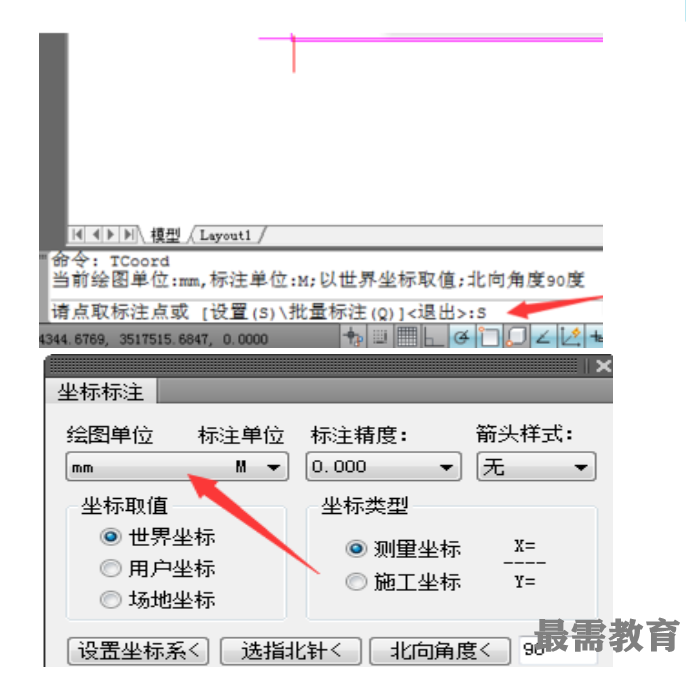

接著我們在命令欄-輸入"s"-回車-彈出復選框

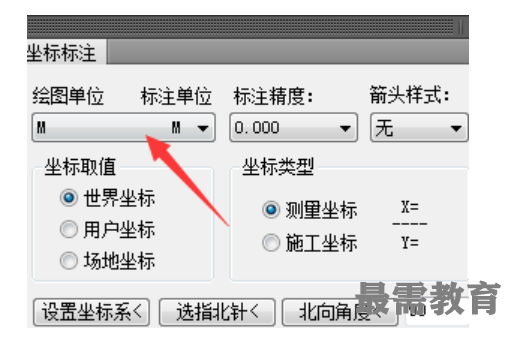

這時修改復選框的繪圖單位-標注單位，把原來繪圖單位mm-標注單位M改為繪圖單位M-標注單位M

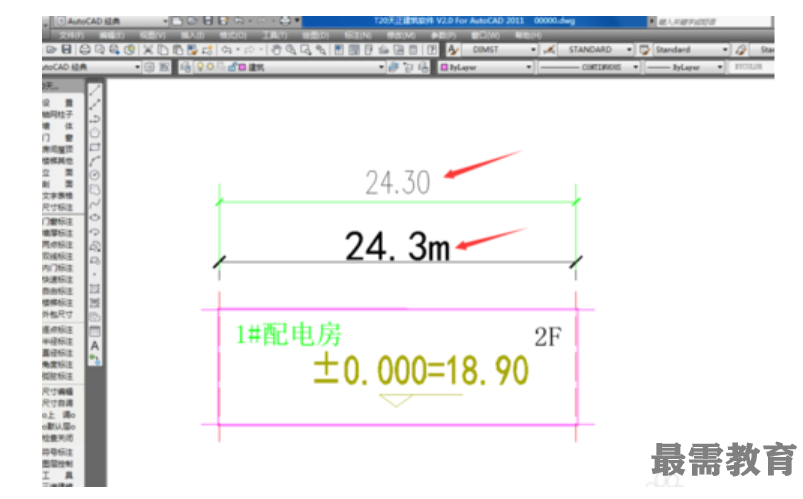

最后我們再重新標注尺寸或標注坐標和原先標注的一致。
