繪制樓板上開洞操作教程

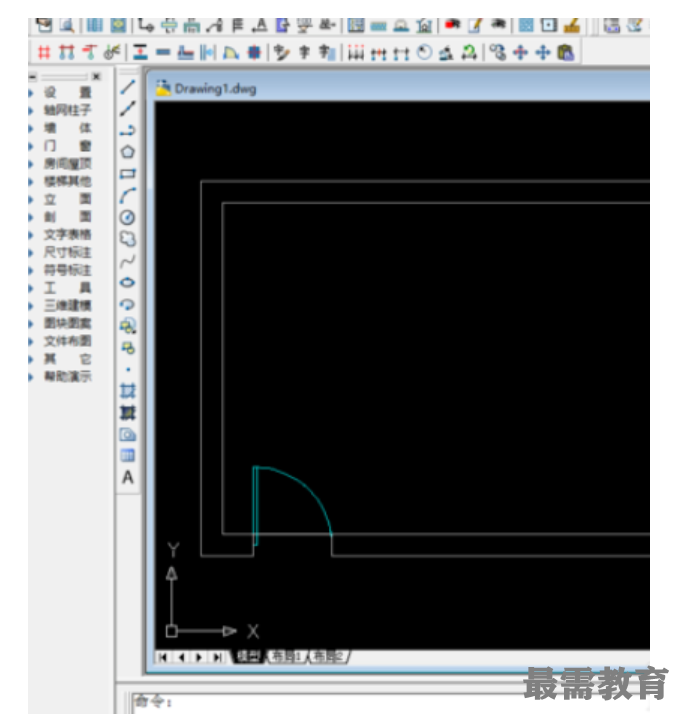

需要先打開天正建筑2014軟件，并繪制一個帶樓板的房間，如下圖所示

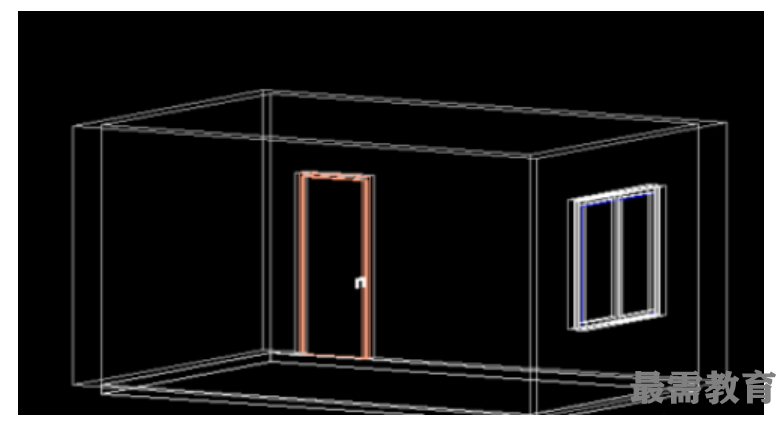

然后在命令行輸入“3DO”，點擊回車鍵，進入“受約束的動態(tài)觀察模式”，然后就可以直觀的看到此時的樓板，如下圖所示

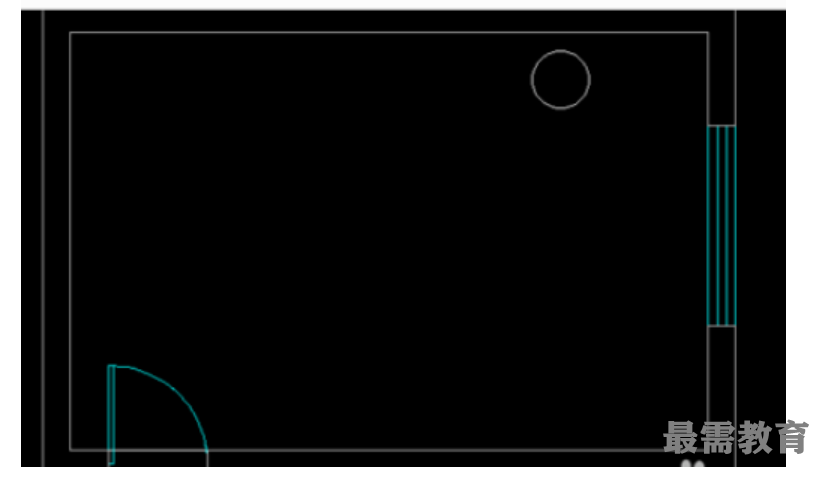

接著我們在房間內繪制一個圓，如下圖所示

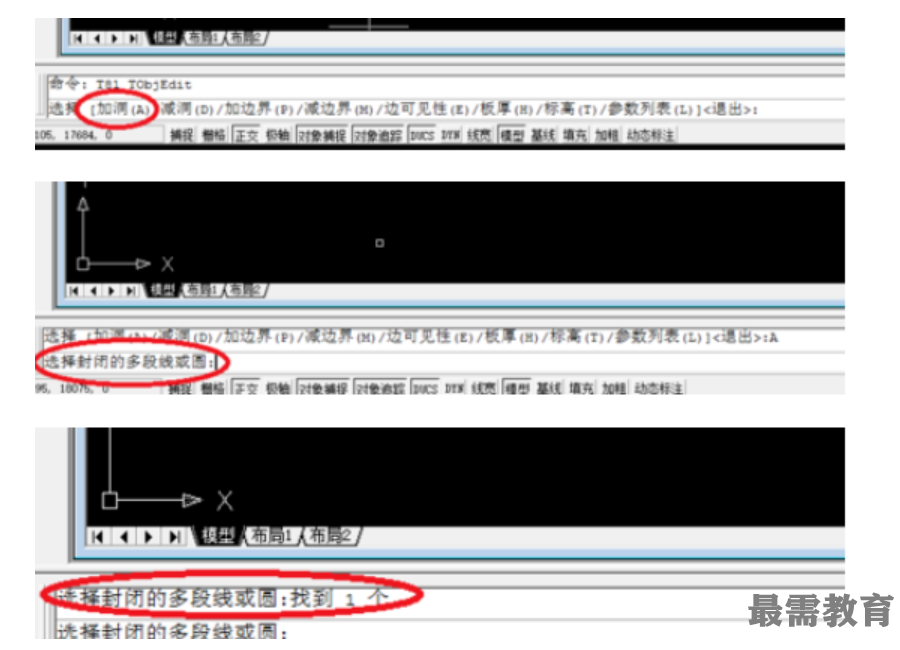

鼠標左鍵雙擊樓板，根據(jù)命令行提示“選擇加洞”，“選擇封閉的多段線或圓”，如下圖所示，選擇完成后，單擊回車鍵完成繪制

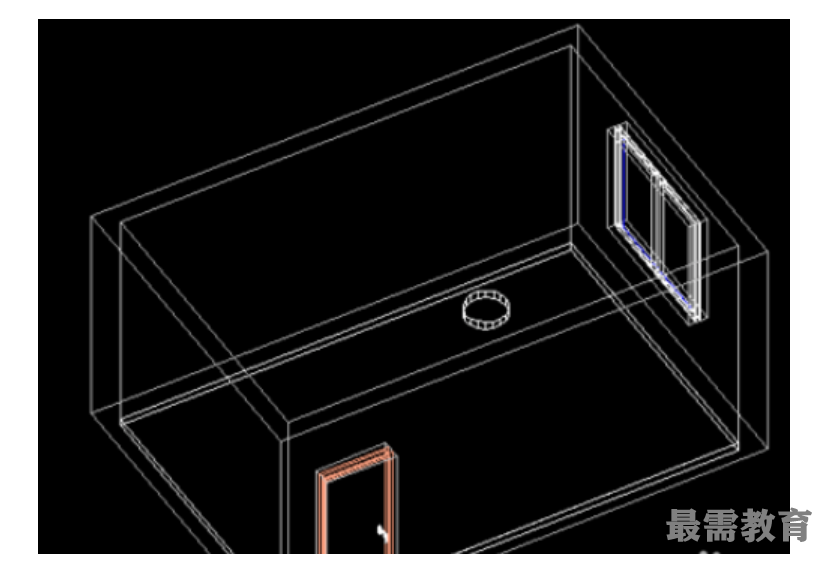

在命令行輸入“3DO”，點擊回車鍵，進入“受約束的動態(tài)觀察模式”，然后就可以直觀的看到自己在樓板上開的洞，如下圖所示

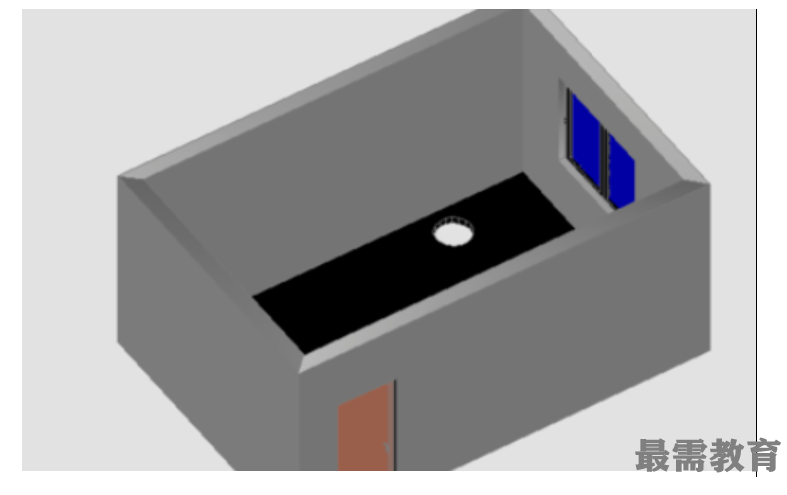

最后一步我們可以改變一下“視覺樣式”，看一下自己在樓板上開的洞;在“受約束的動態(tài)觀察”模式下點擊鼠標右鍵，選擇“視覺樣式”，點擊“真實”，如下圖所示
