設計包裝盒刀模

需要先打開ai軟件，用矩形工具畫一個95*138的矩形，Ctrl+c復制一個，ctrl+f粘貼在前面，在變換工具里選擇，然后改寬的尺寸為77。

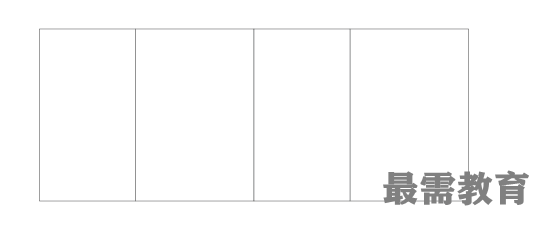

然后多次重復同樣的方法，畫出如下圖所示的圖。

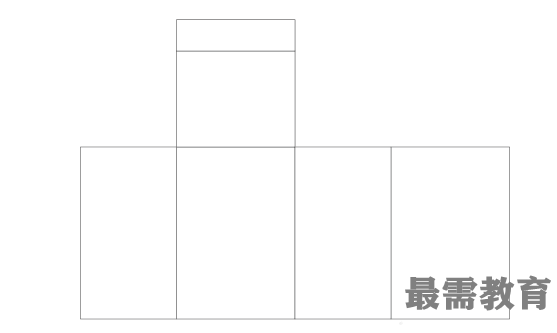

接著在95*138的矩形復制一個ctrl+c然后ctrl+f，把高度改為77mm，向上移動77mm。再重復動作，得到下面的圖形。

再運用上面的方法得到一個高50的矩形，選中下面的兩個角的節點，用剪刀斷開，去掉下面的一條線。在左邊10mm的地方添加一個節點，選中左止方的節點向右移動10mm。

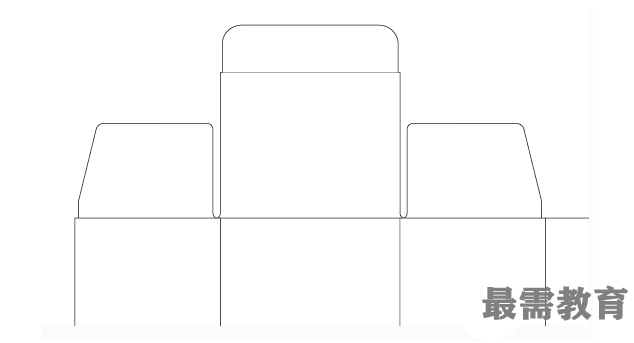

然后再按照上面的方法，重復制作可心得到下面的圖。

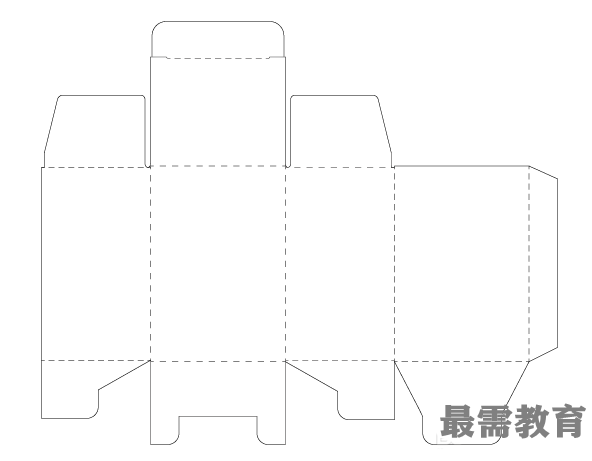

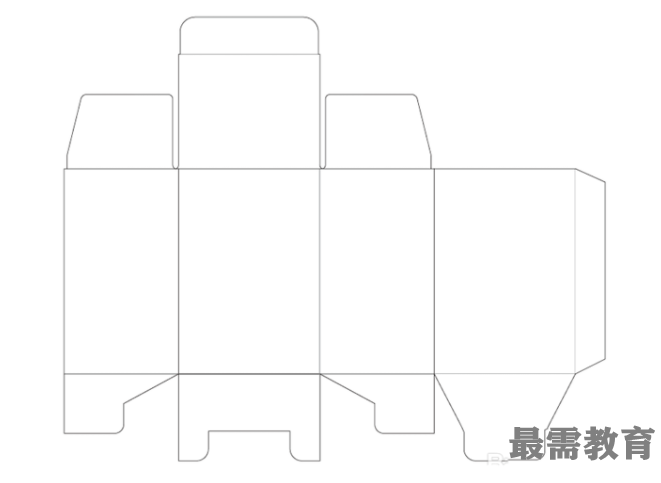

租后我們?nèi)サ糁貜?fù)的線，縮減尺寸，包裝盒刀模最后定稿。
