如何通過次坐標軸加上逆序坐標的功能來改變Excel圖表的展現形態？

第一步

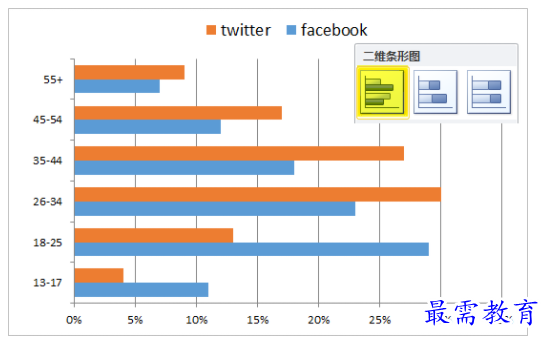

將Facebook和Twitter兩組數據同時選中創建出一個常規的簇狀條形圖(切記不可使用三維條形圖，三維圖表不支持次坐標功能)：

第二步

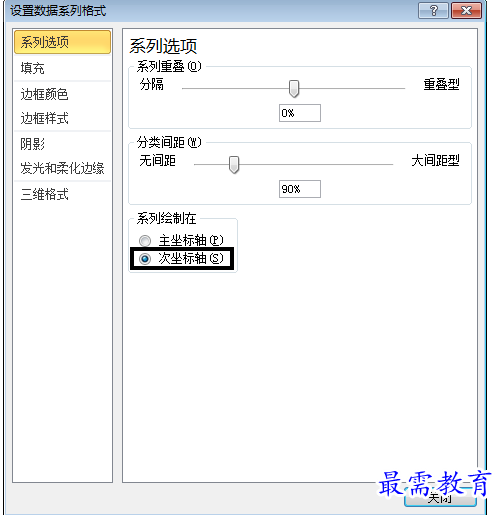

在圖表中選中其中一個系列，例如顯示橙色的Twitter系列，右鍵菜單中選擇【設置數據系列格式】命令，在打開的對話框中，將系列繪制在【次坐標軸】：

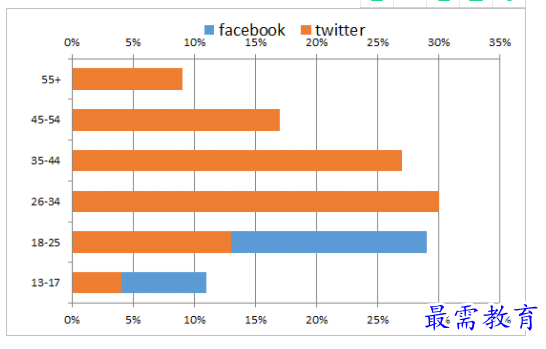

得到下面的結果，從圖形上來看還沒有什么明顯變化，但圖表的上方出現了第二條橫坐標軸，Twitter數據系列就是以這條橫坐標軸作為其參考坐標：

第三步

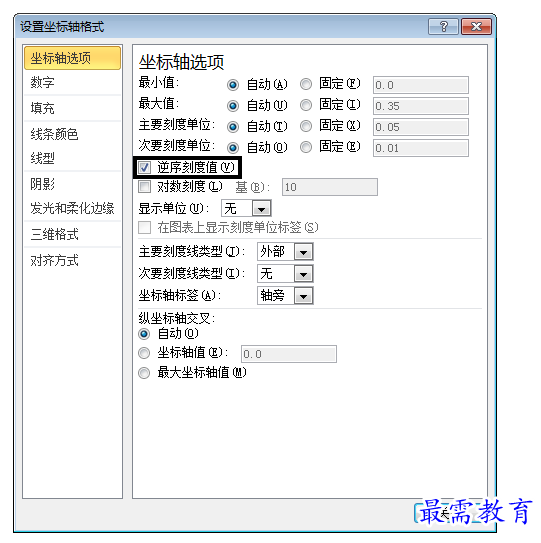

兩個數據系列分別繪制在不同的坐標軸上，彼此相對獨立，因此接下來可以將其中一個數據系列轉換方向，形成反向的矩形條。選中圖表上方的橫坐標軸(即次坐標軸)，右鍵菜單中選擇【設置坐標軸格式】命令，在打開的對話框中勾選【逆序刻度值】：

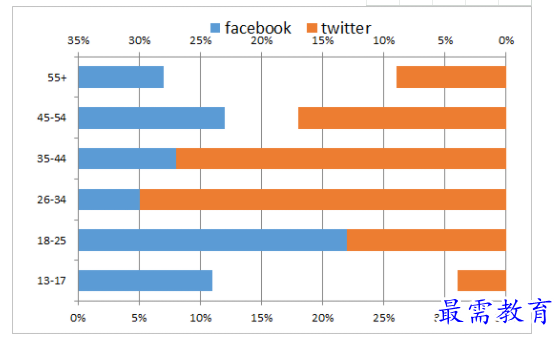

所謂的“逆序刻度值”就是將坐標軸的數值順序轉換為反向排列，繪制在這個坐標軸上的圖形也會相應的轉換成反向顯示，結果如下：

第四步

現在得到的圖表形態是兩組數據系列的矩形條面對面的反向顯示，接下來要做的就是通過調整上下兩根橫坐標軸的數值范圍，使它們能夠顯示為背靠背的反向形態。

在這里設置橫坐標軸數值范圍的方法，就是以當前的最大值為參考，把最小值擴展到最大值所對應的負數值，形成正負完全對稱的數值范圍。

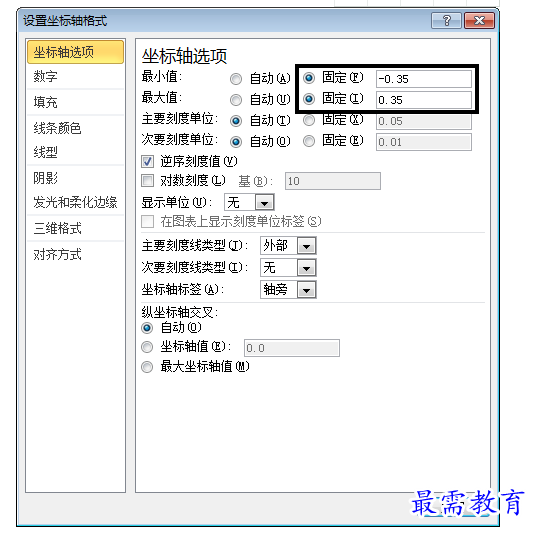

分別選中上下兩根橫坐標軸，在右鍵菜單中選擇【設置坐標軸格式】命令，在打開的對話框中設置【最小值】固定為【-0.35】、【最大值】固定為【0.35】：

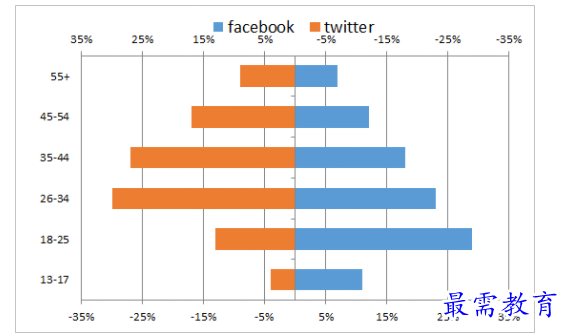

操作得到下面的結果，旋風圖的基本形態就已經形成了：

第五步

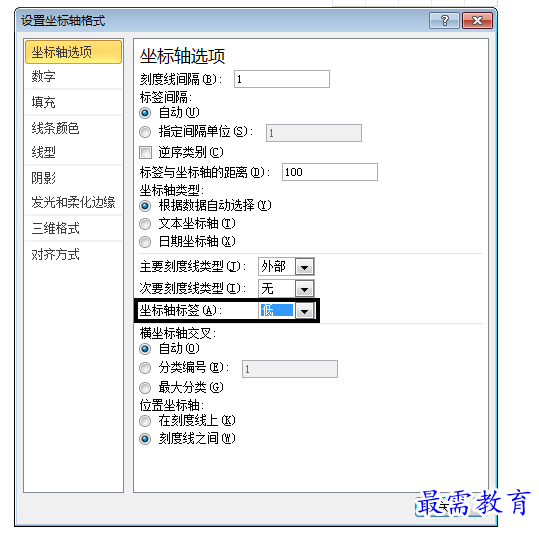

接下來，為了顯示上的美觀，可以將縱軸上的分類標簽顯示到圖表外部，具體操作方法是選中縱坐標軸以后在右鍵菜單中選擇【設置坐標軸格式】命令，在打開的對話框中將坐標軸標簽選擇設置在【低】位：

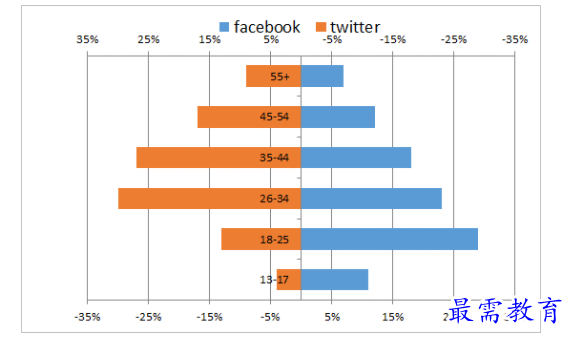

得到下面的結果：

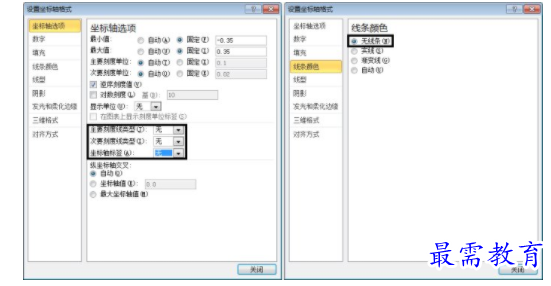

最后，可以對圖表進行進一步的美化，隱藏坐標軸和網格線，添加數據標簽顯示：

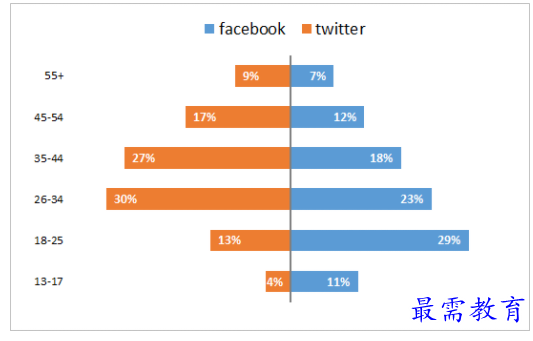

得到最終的旋風圖：
